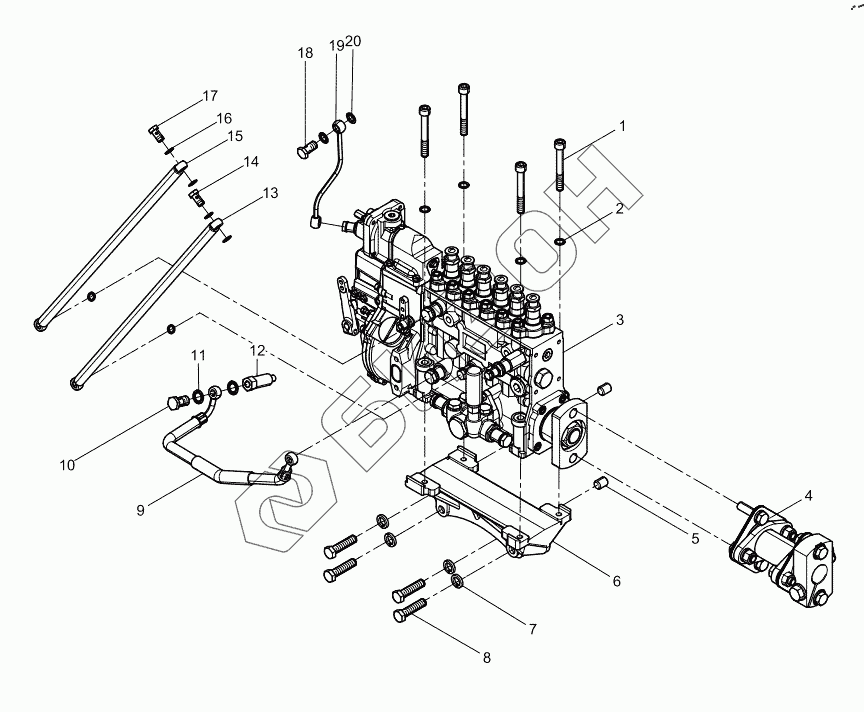

Графический каталог запасных частей к технике: Weichai WD615 (DH615Q1890). High pressure pump assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 90003862566 | Винт |
Загрузка ...
|
|
| 2 | 90003930271 | Шайба |
Загрузка ...
|
|
| 3 | 612601080207 | Injection pump assembly |
Загрузка ...
|
|
| 4 | 612600080563 | Hexagon head bolt |
Загрузка ...
|
|
| 5 | 90003901600 | Вкладыш |
Загрузка ...
|
|
| 6 | 614080074 | Кронштейн |
Загрузка ...
|
|
| 7 | 90003931142 | Spring washer |
Загрузка ...
|
|
| 8 | 90003802650 | Болт |
Загрузка ...
|
|
| 9 | AZ1560070025 | Соединитель труб |
Загрузка ...
|
|
| 10 | 90003962621 | Болт |
Загрузка ...
|
|
| 11 | 612600080200 | Шайба уплотнительная |
Загрузка ...
|
|
| 12 | 612600081650 | Lubricating oil pipe joint |
Загрузка ...
|
|
| 13 | 612600081684 | Oil pipe assembly |
Загрузка ...
|
|
| 14 | 90003962607 | Болт |
Загрузка ...
|
|
| 15 | 61560070012A | Входящая масляная трубка |
Загрузка ...
|
|
| 16 | 612600080246 | Seal washer |
Загрузка ...
|
|
| 17 | Z61560070012 | Болт |
Загрузка ...
|
|
| 18 | 90003962612 | Болт |
Загрузка ...
|
|
| 19 | 61560080284 | Соединение воздушной трубки |
Загрузка ...
|
|
| 20 | 612600050042 | Seal washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
