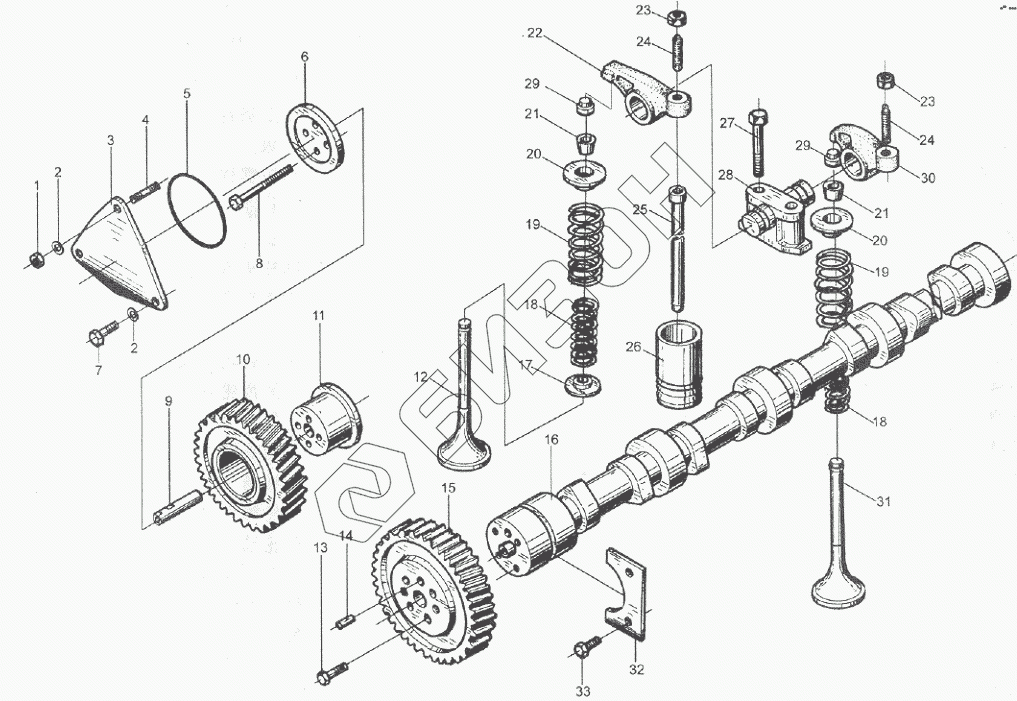

Графический каталог запасных частей к технике: Weichai WD615 (Евро 2). Распределительный вал, клапана
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
26
27
28
29
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 90003871252 | Гайка |
Загрузка ...
|
|
| 2 | 90003932023 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 61560050046A | Пластина |
Загрузка ...
|
|
| 4 | 90003813414 | Шпилька двусторонняя |
Загрузка ...
|
|
| 5 | 90003120602 | Уплотнительное кольцо |
Загрузка ...
|
|
| 6 | 61560050045 | Пластина соединительная |
Загрузка ...
|
|
| 7 | 90003862419 | Болт (под угольник) |
Загрузка ...
|
|
| 8 | 61560050059 | Болт |
Загрузка ...
|
|
| 9 | 61560050058 | Вал |
Загрузка ...
|
|
| 10 | 61560050053 | Средняя шестерня |
Загрузка ...
|
|
| 11 | 61560050044 | Вал средней шестерни |
Загрузка ...
|
|
| 12 | 612600050073 | Клапан впускной |
Загрузка ...
|
|
| 13 | 90003802443 | Болт |
Загрузка ...
|
|
| 14 | 90003901409 | Вкладыш |
Загрузка ...
|
|
| 15 | 614050053 | Шестерня распредвала |
Загрузка ...
|
|
| 16 | 61500050096 | Распредвал |
Загрузка ...
|
|
| 17 | 614050017 | Шайба ограничительная |
Загрузка ...
|
|
| 18 | 61500050001 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 19 | 61500050002 | Пружина клапана внешняя |
Загрузка ...
|
|
| 20 | 61500050109 | Шайба ограничительная |
Загрузка ...
|
|
| 21 | 61500050025 | Втулка упорная конусовидная |
Загрузка ...
|
|
| 22 | 614050048 | Рычаг впускного клапана |
Загрузка ...
|
|
| 23 | 2130050065 | Гайка винта регулировочного |
Загрузка ...
|
|
| 24 | 614050010 | Винт регулировочный |
Загрузка ...
|
|
| 25 | 81500050070 | Шток |
Загрузка ...
|
|
| 26 | 61500050032 | Втулка |
Загрузка ...
|
|
| 27 | 90003802655 | Болт |
Загрузка ...
|
|
| 28 | 614050119 | Кронштейн рычагов |
Загрузка ...
|
|
| 29 | 61500050105 | Воздушный колпачок |
Загрузка ...
|
|
| 30 | 614050049 | Рычаг выпускного клапана |
Загрузка ...
|
|
| 31 | 61560050041 | Клапан |
Загрузка ...
|
|
| 31 | 612600050025 | Клапан |
Загрузка ...
|
|
| 32 | 614050133 | Ограничительная пластина |
Загрузка ...
|
|
| 33 | 90003802411 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
