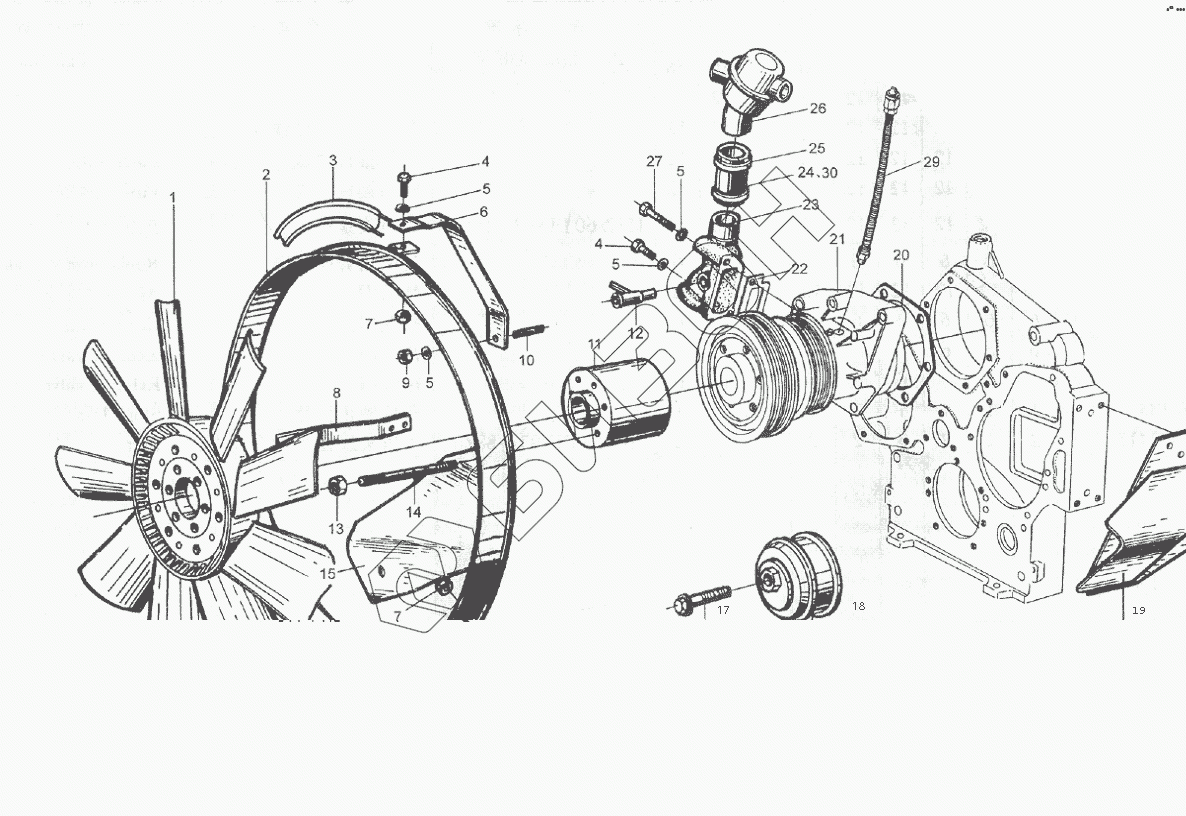

Графический каталог запасных частей к технике: Weichai WD615 (Евро 2). Водяной насос, вентилятор
1
2
3
4
4
5
5
5
5
6
7
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 612600060398 | Вентилятор |
Загрузка ...
|
|
| 2 | 61560060004 | Кольцо кожуха вентилятора |
Загрузка ...
|
|
| 3 | AZ1560060016 | Лента кожуха |
Загрузка ...
|
|
| 4 | 90003802424 | Болт |
Загрузка ...
|
|
| 5 | 90003932023 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 61560060012 | Кронштейн |
Загрузка ...
|
|
| 7 | 90003888451 | Гайка |
Загрузка ...
|
|
| 8 | 61560060010 | Кронштейн |
Загрузка ...
|
|
| 9 | 90003871252 | Гайка |
Загрузка ...
|
|
| 10 | 90003811420 | Шпилька двусторонняя |
Загрузка ...
|
|
| 11 | 61500060239 | Фланец |
Загрузка ...
|
|
| 12 | AZ1560060001 | Отвод |
Загрузка ...
|
|
| 13 | 90003888452 | Гайка |
Загрузка ...
|
|
| 14 | 90003810020 | Шпилька двусторонняя |
Загрузка ...
|
|
| 15 | 99100590006 | Кронштейн-кожух левый |
Загрузка ...
|
|
| 16 | 61560060011 | Кронштейн |
Загрузка ...
|
|
| 17 | 90011400001 | Болт |
Загрузка ...
|
|
| 18 | 612600060391 | Ролик |
Загрузка ...
|
|
| 19 | 99100590009 | Кронштейн-кожух правый |
Загрузка ...
|
|
| 20 | 614060008 | Прокладка уплотнительная |
Загрузка ...
|
|
| 21 | 612600060389 | Водяной насос |
Загрузка ...
|
|
| 22 | 614060024 | Прокладка |
Загрузка ...
|
|
| 23 | 61560060022A | Соединение |
Загрузка ...
|
|
| 24 | 612600060518 | Патрубок |
Загрузка ...
|
|
| 25 | 900003989306 | Хомут |
Загрузка ...
|
|
| 26 | 614060135 | Термостат |
Загрузка ...
|
|
| 27 | 90003800467 | Болт |
Загрузка ...
|
|
| 28 | 90003937283 | Шайба |
Загрузка ...
|
|
| 28 | 90003930261 | Шайба |
Загрузка ...
|
|
| 29 | 612600060456 | Шланг высокого давления |
Загрузка ...
|
|
| 30 | 61000060276 | Гофрированная трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
