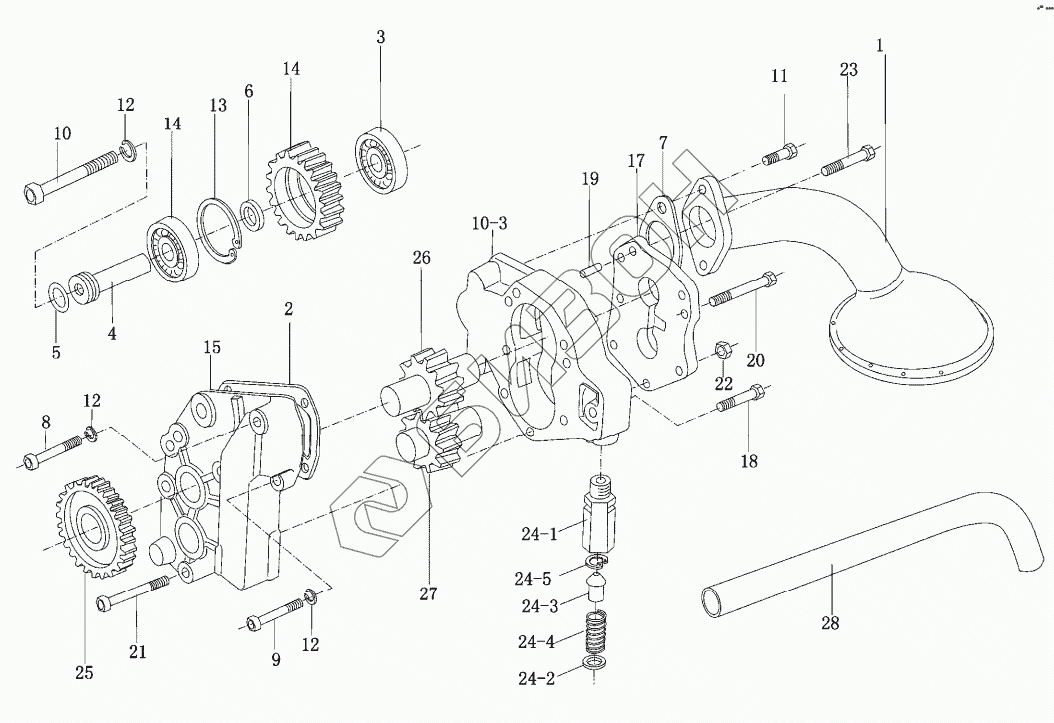

Графический каталог запасных частей к технике: Weichai WD615 (Евро 3). Масляный насос и масляный фильтр
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
15
17
18
19
20
21
22
23
24
25
26
27
28
241
242
243
244
245
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 612600070033 | 612600070033 | Двухступенчатый масляный насос в сборе |
Загрузка ...
|
|
| 614070128 | 614070128 | Клапан ограничения давления для масляного насоса в сборе |
Загрузка ...
|
|
| AZ1500070021 | AZ1500070021 | Масляный насос в сборе |
Загрузка ...
|
|
| 615G4070100 | 615G4070100 | Сборник-фильтр в сборе |
Загрузка ...
|
|
| 61500070033 | 61500070033 | Двухступенчатый масляный насос в сборе |
Загрузка ...
|
|
| 1 | 615G00070082 | Сборник-фильтр в сборе |
Загрузка ...
|
|
| 2 | 614070055 | Прокладка насоса |
Загрузка ...
|
|
| 3 | 614070061 | Шестерня масляного насоса |
Загрузка ...
|
|
| 4 | 6140756 | Вал шестерни насоса |
Загрузка ...
|
|
| 5 | 614070155 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | 614070049 | Промежуточное проставочное кольцо |
Загрузка ...
|
|
| 7 | 6140778 | Прокладка |
Загрузка ...
|
|
| 8 | 90003800551 | Болт |
Загрузка ...
|
|
| 9 | 90003802527 | Болт |
Загрузка ...
|
|
| 10 | 90003802578 | Болт |
Загрузка ...
|
|
| 11 | 90003802523 | Болт |
Загрузка ...
|
|
| 12 | 90003931122 | Шайба |
Загрузка ...
|
|
| 13 | 90003934732 | Стопорное кольцо |
Загрузка ...
|
|
| 14 | 90003311410 | Шарикоподшипник |
Загрузка ...
|
|
| 15 | 61500070029 | Передняя крышка насоса |
Загрузка ...
|
|
| 16 | AZ1500070015 | Корпус масляного насоса |
Загрузка ...
|
|
| 17 | 61500070024 | Задняя крышка насоса |
Загрузка ...
|
|
| 18 | 90003800441 | Болт |
Загрузка ...
|
|
| 19 | 90003901420 | Вкладыш |
Загрузка ...
|
|
| 20 | 90003800458 | Болт |
Загрузка ...
|
|
| 21 | 90003800465 | Болт |
Загрузка ...
|
|
| 22 | 90003871252 | Гайка |
Загрузка ...
|
|
| 23 | AZ90003860010 | Винт с шестигранной головочной цилиндрической головкой |
Загрузка ...
|
|
| 24 | 61500070099 | Клапан масляного насоса в сборе |
Загрузка ...
|
|
| 25 | 614070060 | Шестерня насоса |
Загрузка ...
|
|
| 26 | AZ1500070019 | Шестерня масляного насоса в сборе |
Загрузка ...
|
|
| 27 | AZ1500070020 | Шестерня масляного насоса в сборе |
Загрузка ...
|
|
| 28 | 614010198 | Всасывающая труба в сборе |
Загрузка ...
|
|
| 241 | 6150070098 | Корпус клапана ограничения давления |
Загрузка ...
|
|
| 242 | 681270027 | Прокладка |
Загрузка ...
|
|
| 243 | 614070130 | Клапан |
Загрузка ...
|
|
| 244 | 614070131 | Пружина |
Загрузка ...
|
|
| 245 | AZ9003930011 | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
