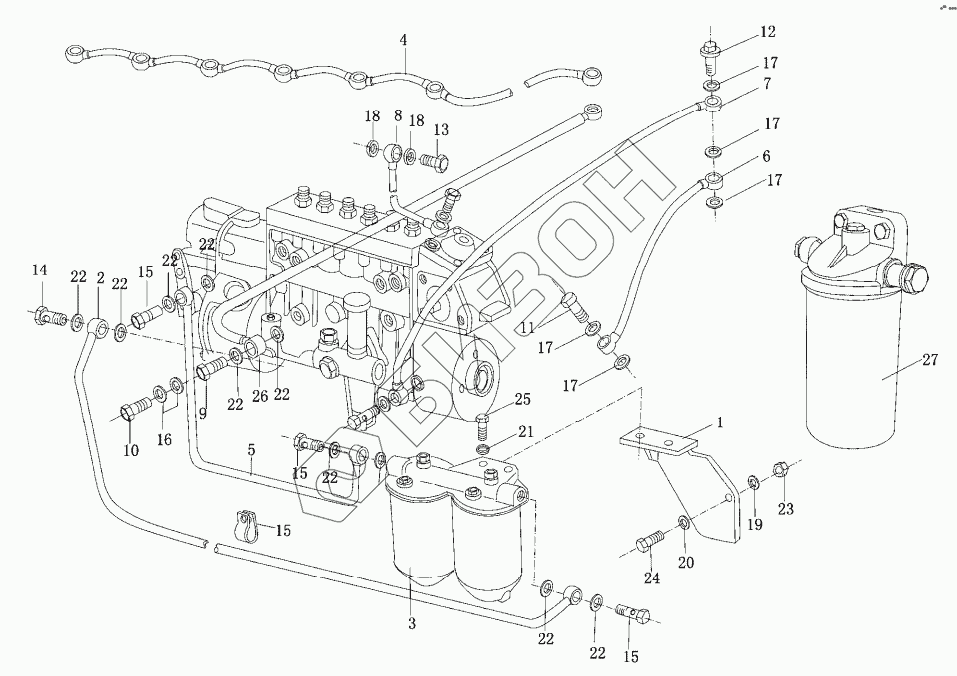

Графический каталог запасных частей к технике: Weichai WD615 (Евро 3). Система подачи топлива
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
17
17
17
17
18
18
19
20
21
22
22
22
22
22
22
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 61560080118 | 61560080118 | Топливная труба |
Загрузка ...
|
|
| 614070370 | 614070370 | Пустотелый болт |
Загрузка ...
|
|
| 61560070012A | 61560070012A | Входящая масляная трубка |
Загрузка ...
|
|
| 61560070011A | 61560070011A | Входящая масляная трубка |
Загрузка ...
|
|
| AZ1560080017 | AZ1560080017 | Соединение топливной трубки |
Загрузка ...
|
|
| AZ1560080018 | AZ1560080018 | Топливная трубка |
Загрузка ...
|
|
| 61560110118 | 61560110118 | Топливная труба |
Загрузка ...
|
|
| AZ1560080018 | AZ1560080018 | Топливная трубка |
Загрузка ...
|
|
| AZ1560080017 | AZ1560080017 | Соединение топливной трубки |
Загрузка ...
|
|
| 612600080098 | 612600080098 | Топливная труба |
Загрузка ...
|
|
| 61560080094 | 61560080094 | Кронштейн |
Загрузка ...
|
|
| 1 | 61260080175 | Блок подпоры топливного фильтра |
Загрузка ...
|
|
| 2 | 612600080215 | Топливная труба |
Загрузка ...
|
|
| 3 | 614080295A | Топливный фильтр |
Загрузка ...
|
|
| 4 | 61500080095 | Масляные трубки в сборе |
Загрузка ...
|
|
| 5 | 612600080099 | Топливная труба |
Загрузка ...
|
|
| 6 | 61560070011 | Труба впуска смазочного масла в сборе |
Загрузка ...
|
|
| 7 | 61560070012A | Входящая масляная трубка |
Загрузка ...
|
|
| 8 | 61560080159 | Воздухопровод в сборе |
Загрузка ...
|
|
| 9 | 609080037 | Болт |
Загрузка ...
|
|
| 10 | 90003962603 | Болт |
Загрузка ...
|
|
| 11 | 90003962607 | Болт |
Загрузка ...
|
|
| 12 | Z61560070012 | Болт |
Загрузка ...
|
|
| 13 | 90003962612 | Болт |
Загрузка ...
|
|
| 14 | 90003962621 | Болт |
Загрузка ...
|
|
| 15 | 61500080112 | Хомут трубы |
Загрузка ...
|
|
| 16 | 90003098010 | Шайба уплотнительная |
Загрузка ...
|
|
| 17 | 90003098010 | Шайба уплотнительная |
Загрузка ...
|
|
| 18 | 90003098012 | Шайба уплотнительная |
Загрузка ...
|
|
| 19 | 90003930012 | Шайба |
Загрузка ...
|
|
| 20 | 90003932024 | Шайба пружинная |
Загрузка ...
|
|
| 21 | 90003932016 | Шайба пружинная разрезная |
Загрузка ...
|
|
| 22 | 90003908015 | Уплотняющая шайба |
Загрузка ...
|
|
| 23 | 90003888452 | Гайка |
Загрузка ...
|
|
| 24 | 90003802523 | Болт |
Загрузка ...
|
|
| 25 | 90003802627 | Болт |
Загрузка ...
|
|
| 26 | 99014230017 | Штуцер |
Загрузка ...
|
|
| 27 | 61500080078B | Топливный фильтр грубой очистки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
