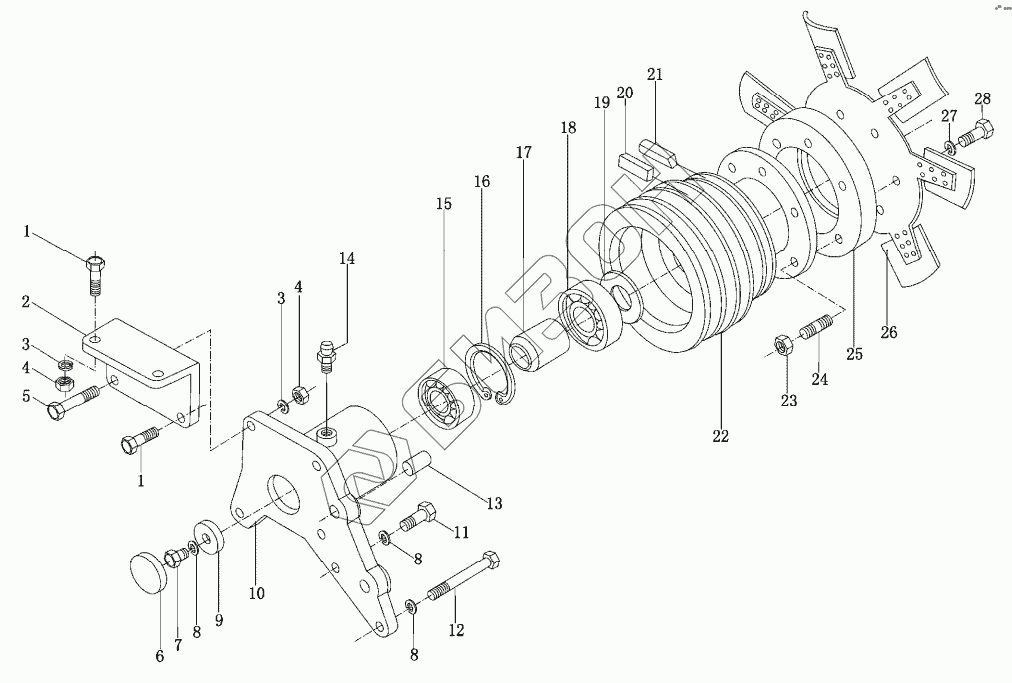

Графический каталог запасных частей к технике: Weichai WD615 (Евро 3). Вентилятор и шкив
1
1
2
2
3
3
4
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 90003802415 | 90003802415 | Болт |
Загрузка ...
|
|
| 90003931102 | 90003931102 | Пружинная шайба |
Загрузка ...
|
|
| 612600060121 | 612600060121 | Пластмассовый вентилятор |
Загрузка ...
|
|
| 61260010048 | 61260010048 | Клиновидный ремень |
Загрузка ...
|
|
| 1 | 90003802532 | Болт |
Загрузка ...
|
|
| 2 | 615C00100011A | Пластина опорной рамы |
Загрузка ...
|
|
| 2 | 615T1-3100011 | Пластина опорной рамы |
Загрузка ...
|
|
| 3 | 90003931122 | Шайба |
Загрузка ...
|
|
| 4 | 90003871305 | Гайка |
Загрузка ...
|
|
| 5 | 90003802549 | Болт |
Загрузка ...
|
|
| 6 | 615C00100013 | Крышка пробки |
Загрузка ...
|
|
| 7 | 90003802549 | Болт |
Загрузка ...
|
|
| 8 | 90003932024 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 612600060346 | Нажимная пластина |
Загрузка ...
|
|
| 10 | 612600010091 | Опорная стойка вентилятора |
Загрузка ...
|
|
| 10 | 612600100075 | Опорная стойка вентилятора |
Загрузка ...
|
|
| 11 | 90003802527 | Болт |
Загрузка ...
|
|
| 12 | 90003802576 | Болт |
Загрузка ...
|
|
| 13 | 90003901507 | Вкладыш |
Загрузка ...
|
|
| 14 | 90018010001 | Маслозащитное кольцо |
Загрузка ...
|
|
| 15 | 90016090003 | Подшипник |
Загрузка ...
|
|
| 16 | 90003934310 | Стопорное кольцо |
Загрузка ...
|
|
| 17 | 612600100036 | Распорная втулка |
Загрузка ...
|
|
| 18 | 90016090003 | Подшипник |
Загрузка ...
|
|
| 19 | 612600100042 | Защитное кольцо |
Загрузка ...
|
|
| 20 | 612600100069 | Многоклиновый ремень автомобиля |
Загрузка ...
|
|
| 21 | 612600060070 | Многоклиновый ремень автомобиля |
Загрузка ...
|
|
| 22 | 612600100080 | Шкив |
Загрузка ...
|
|
| 22 | 612600100093 | Шкив |
Загрузка ...
|
|
| 22 | 612600090186 | Шкив |
Загрузка ...
|
|
| 23 | 90003888451 | Гайка |
Загрузка ...
|
|
| 24 | 90003813434 | Шпилька |
Загрузка ...
|
|
| 25 | 615G00100007 | Соединительный диск вентилятора |
Загрузка ...
|
|
| 25 | 612600060124 | Соединительный диск вентилятора |
Загрузка ...
|
|
| 26 | 612600100008 | Вентилятор |
Загрузка ...
|
|
| 26 | 612600100050 | Вентилятор |
Загрузка ...
|
|
| 27 | 90003931122 | Шайба |
Загрузка ...
|
|
| 28 | 90003802527 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
