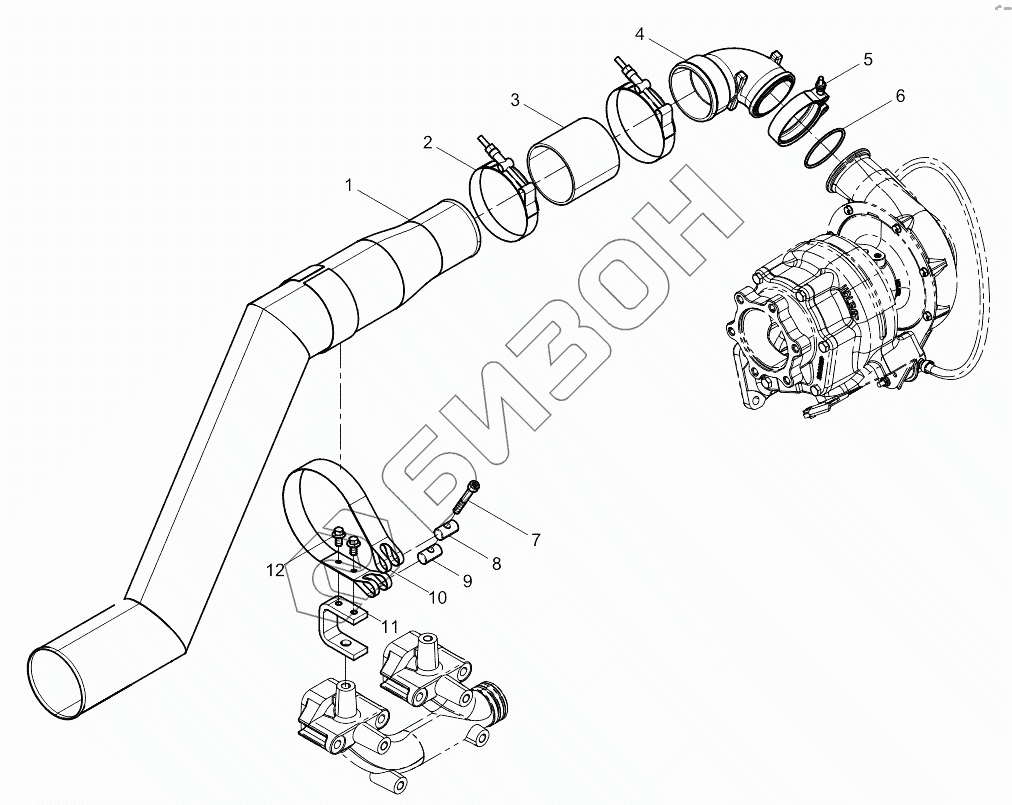

Графический каталог запасных частей к технике: Weichai WP10336E40 (Евро 4). Intercooler assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 612640110006 Air intake pipe assembly of intercooler
Загрузка ...
2 612600114067 Clamp
Загрузка ...
3 612600112535 Air Connecting Rubber Pipe
Загрузка ...
4 612600112505 Short connecting pipe
Загрузка ...
5 61560110226 Хомут стяжной
Загрузка ...
6 190320035 Уплотнительное кольцо
Загрузка ...
7 90003862462 Винт
Загрузка ...
8 209190017 Вкладыш-гайка хомута
Загрузка ...
9 1700550013 Вкладыш-шайба хомута
Загрузка ...
10 61560110021 Хомут стяжной
Загрузка ...
11 612640110015 Bracket-inner cooler air intake pipe
Загрузка ...
12 90011430040 Hexagon Flange Bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
