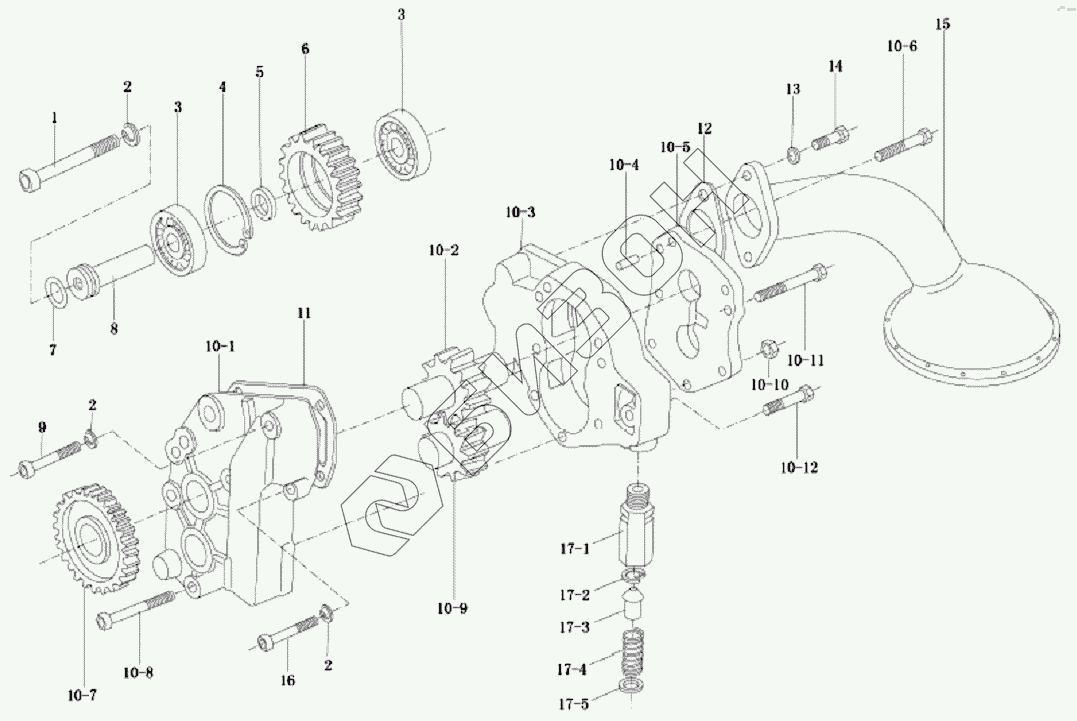

Графический каталог запасных частей к технике: Weichai WP10 (Евро 2). Масляный насос и маслозаборник
1
2
2
2
3
3
4
5
6
7
8
9
10
10-1
10-2
10-3
10-4
10-5
10-6
10-7
10-8
10-9
10-10
10-11
10-12
11
12
13
14
15
16
17
17-1
17-2
17-3
17-4
17-5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 90003802578 | Болт |
Загрузка ...
|
|
| 2 | 90003931122 | Шайба |
Загрузка ...
|
|
| 3 | 9000331141O | Подшипник радиальный |
Загрузка ...
|
|
| 4 | 90003934732 | Стопорное кольцо |
Загрузка ...
|
|
| 5 | 6140749 | Шайба установочная |
Загрузка ...
|
|
| 6 | 614070061 | Шестерня масляного насоса |
Загрузка ...
|
|
| 7 | 614070155 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 6140756 | Вал шестерни насоса |
Загрузка ...
|
|
| 9 | 90003800551 | Болт |
Загрузка ...
|
|
| 10 | AZ1500070021A | 48 мм Масляный насос |
Загрузка ...
|
|
| 10-1 | 61500070029 | Передняя крышка насоса |
Загрузка ...
|
|
| 10-2 | AZ1500070019A | Шестерня зубчатой передачи |
Загрузка ...
|
|
| 10-3 | AZ1500070015A | Корпус насоса |
Загрузка ...
|
|
| 10-4 | 90003901420 | Вкладыш |
Загрузка ...
|
|
| 10-5 | 61500070024 | Задняя крышка насоса |
Загрузка ...
|
|
| 10-6 | Q218B1070 | Винт |
Загрузка ...
|
|
| 10-7 | 614070060 | Шестерня насоса |
Загрузка ...
|
|
| 10-8 | 90003802569 | Болт |
Загрузка ...
|
|
| 10-9 | AZ1500070020A | Шестерня зубчатой передачи |
Загрузка ...
|
|
| 10-10 | 90012210003 | Гайка |
Загрузка ...
|
|
| 10-11 | 90003800458 | Болт |
Загрузка ...
|
|
| 10-12 | 90003800441 | Болт |
Загрузка ...
|
|
| 11 | 614070055 | Прокладка насоса |
Загрузка ...
|
|
| 12 | 614070078 | Прокладка маслоприёмника |
Загрузка ...
|
|
| 13 | 90003930271 | Шайба |
Загрузка ...
|
|
| 14 | 90003802523 | Болт |
Загрузка ...
|
|
| 15 | 61800070051 | Фильтр маслоприёмника |
Загрузка ...
|
|
| 16 | 90003802527 | Болт |
Загрузка ...
|
|
| 17 | 61500070099 | Клапан масляного насоса в сборе |
Загрузка ...
|
|
| 17-1 | 61500070098 | Корпус клапана |
Загрузка ...
|
|
| 17-2 | AZ9003930011 | Кольцо пружинное |
Загрузка ...
|
|
| 17-3 | 614070130 | Клапан |
Загрузка ...
|
|
| 17-4 | 614070131 | Пружина |
Загрузка ...
|
|
| 17-5 | 681270027 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
