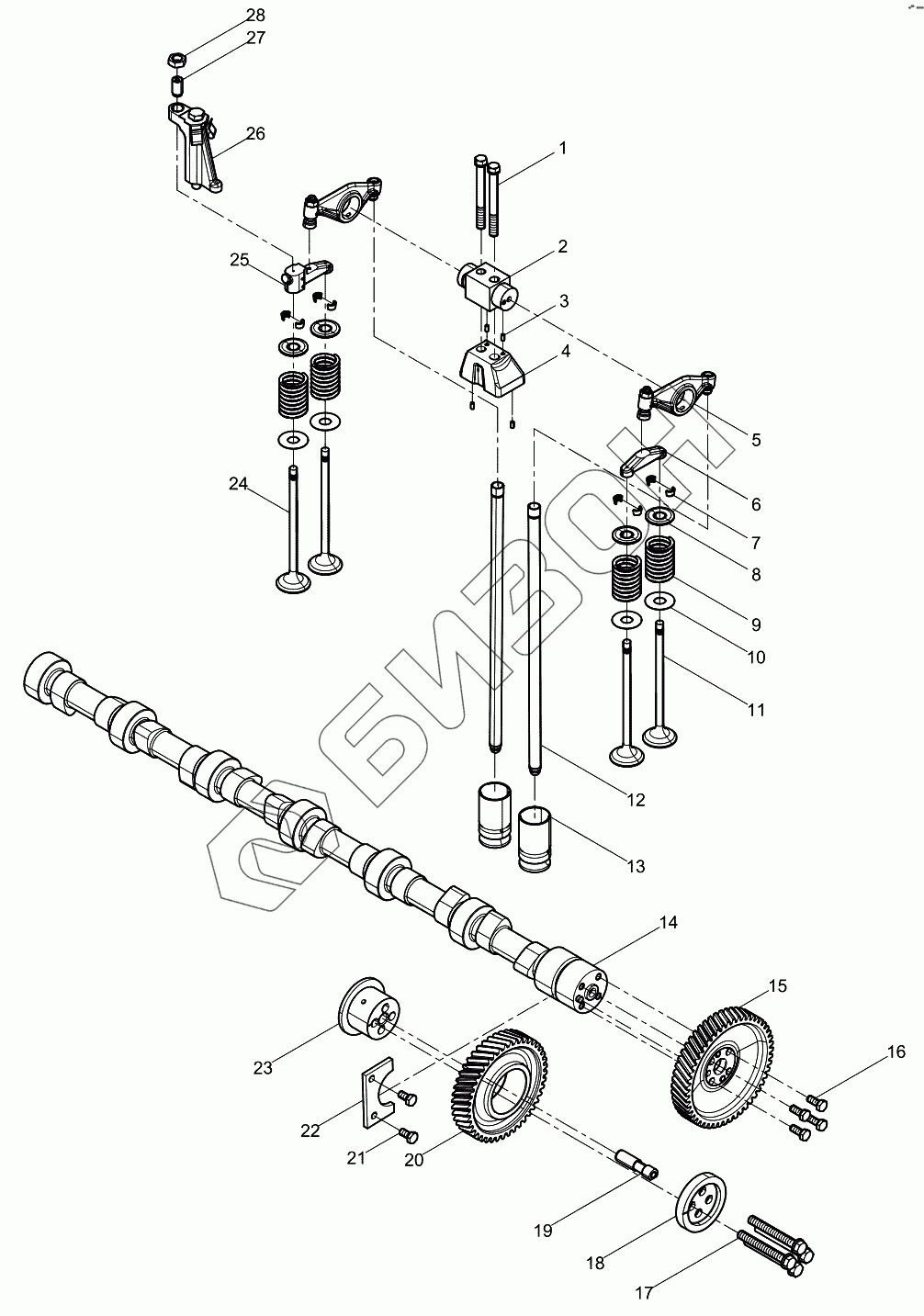

Графический каталог запасных частей к технике: Weichai WP10 DHL10Q0032. Valve train assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 612639000095 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 612630050018 | Вал качающегося рычага |
Загрузка ...
|
|
| 3 | 612639000087 | Цилиндрическая шпонка |
Загрузка ...
|
|
| 4 | 612630050013 | Опорная стойка качающегося рычага |
Загрузка ...
|
|
| 5 | 612630050016 | Rocker combination subgroup |
Загрузка ...
|
|
| 6 | 612630050009 | Мост клапана газа |
Загрузка ...
|
|
| 7 | 612630050015 | Замочная скоба клапан |
Загрузка ...
|
|
| 8 | 612630050014 | Верхнее гнездо пружины клапана |
Загрузка ...
|
|
| 9 | 612630050005 | Пружина клапана |
Загрузка ...
|
|
| 10 | 612630050019 | Нижнее гнездо пружины клапана |
Загрузка ...
|
|
| 11 | 612630050001 | Впускной клапан |
Загрузка ...
|
|
| 12 | 612650050002 | Push Rod |
Загрузка ...
|
|
| 13 | 61500050032 | Втулка |
Загрузка ...
|
|
| 14 | 612650050006 | Camshaft Assembly |
Загрузка ...
|
|
| 15 | 614050053 | Шестерня распредвала |
Загрузка ...
|
|
| 16 | 612600050145S | Hexagon bolt |
Загрузка ...
|
|
| 17 | 61560050059S | Hexagon bolt |
Загрузка ...
|
|
| 18 | 61560050045 | Пластина соединительная |
Загрузка ...
|
|
| 19 | 61560050058 | Вал |
Загрузка ...
|
|
| 20 | 61560050053 | Средняя шестерня |
Загрузка ...
|
|
| 21 | 90003802399S | Hexagon bolt |
Загрузка ...
|
|
| 22 | 614050133 | Ограничительная пластина |
Загрузка ...
|
|
| 23 | 61560050044 | Вал средней шестерни |
Загрузка ...
|
|
| 24 | 612630050002 | Выпускной клапан |
Загрузка ...
|
|
| 25 | 612630050008 | Мост клапана EVB |
Загрузка ...
|
|
| 26 | 612630050147 | EVB Bracket Assembly |
Загрузка ...
|
|
| 27 | 612630050011 | Регулирующий винт EVB |
Загрузка ...
|
|
| 28 | 612630050012 | Контрящая гайка EVB |
Загрузка ...
|
