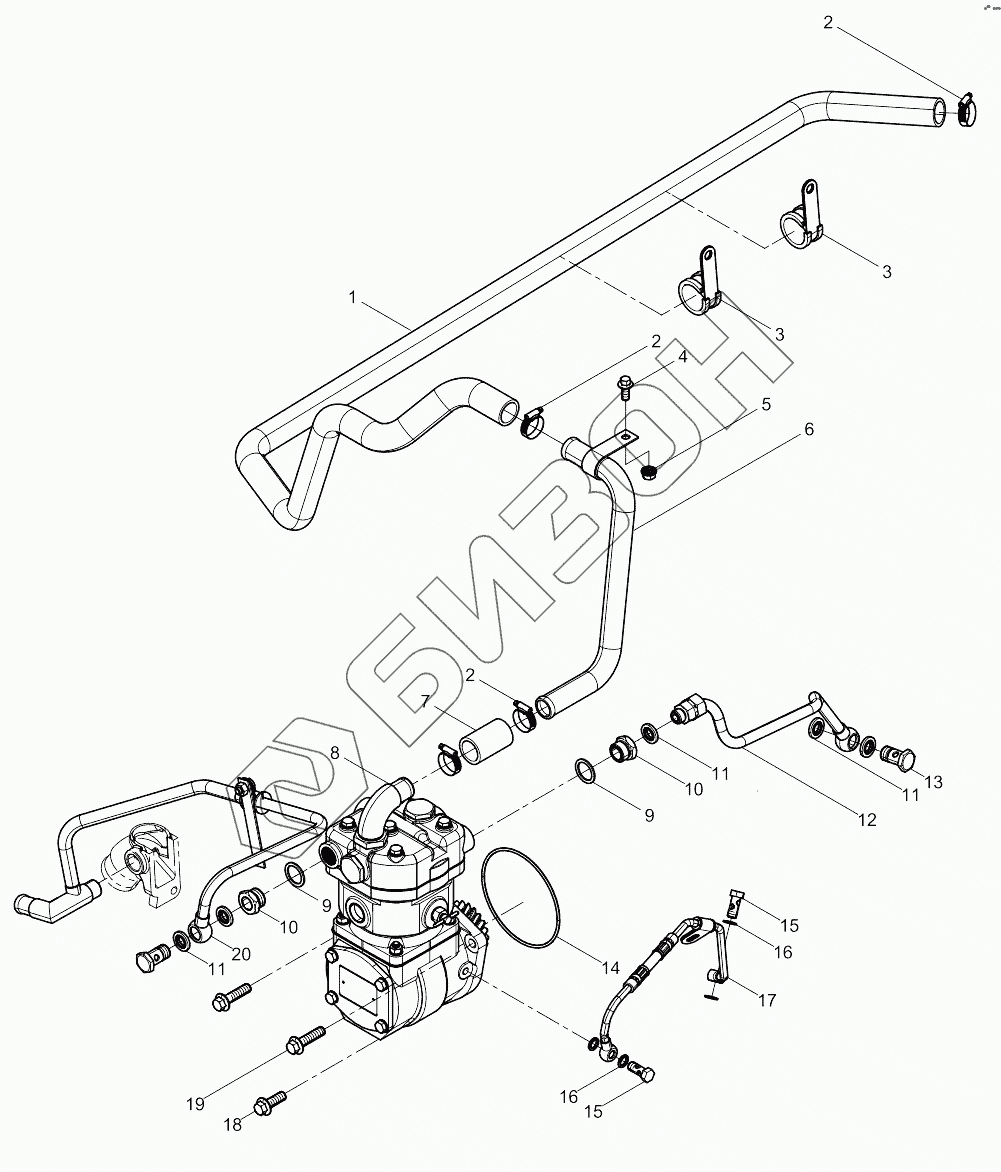

Графический каталог запасных частей к технике: Weichai WP10 DHP10Q0168. Air Compressor Group
1
2
2
2
3
3
4
5
6
7
8
9
9
10
10
11
11
11
12
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 612600130653 | Air inlet pipe of air compressor |
Загрузка ...
|
|
| 2 | 90003989301 | Хомут шланга |
Загрузка ...
|
|
| 3 | 612600112639 | Pipe Clamp Assembly |
Загрузка ...
|
|
| 4 | 90011430016 | Toothed bolt |
Загрузка ...
|
|
| 5 | 612600061719 | Hexagon Flange Nut |
Загрузка ...
|
|
| 6 | 612600130363 | Air inlet pipe of air compressor |
Загрузка ...
|
|
| 7 | 612630060017 | Резиновый шланг |
Загрузка ...
|
|
| 8 | 612600130927 | Air compressor assembly |
Загрузка ...
|
|
| 9 | 13023364 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 10 | 99100360161 | Штуцер |
Загрузка ...
|
|
| 11 | 13023361 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 12 | 612600130316 | Water inlet pipe of air compressor |
Загрузка ...
|
|
| 13 | 90003962627 | Болт полый |
Загрузка ...
|
|
| 14 | 30800010003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 612600130333 | Hollow bolt |
Загрузка ...
|
|
| 16 | 612600080246 | Seal washer |
Загрузка ...
|
|
| 17 | 612600130326 | Oil pipe of air compressor assembly |
Загрузка ...
|
|
| 18 | 90011430017S | Hexagon Flange Bolt |
Загрузка ...
|
|
| 19 | 90011430032 | Hexagon Flange Bolt |
Загрузка ...
|
|
| 20 | 612600130355 | Water return pipe assembly of air compressor |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
