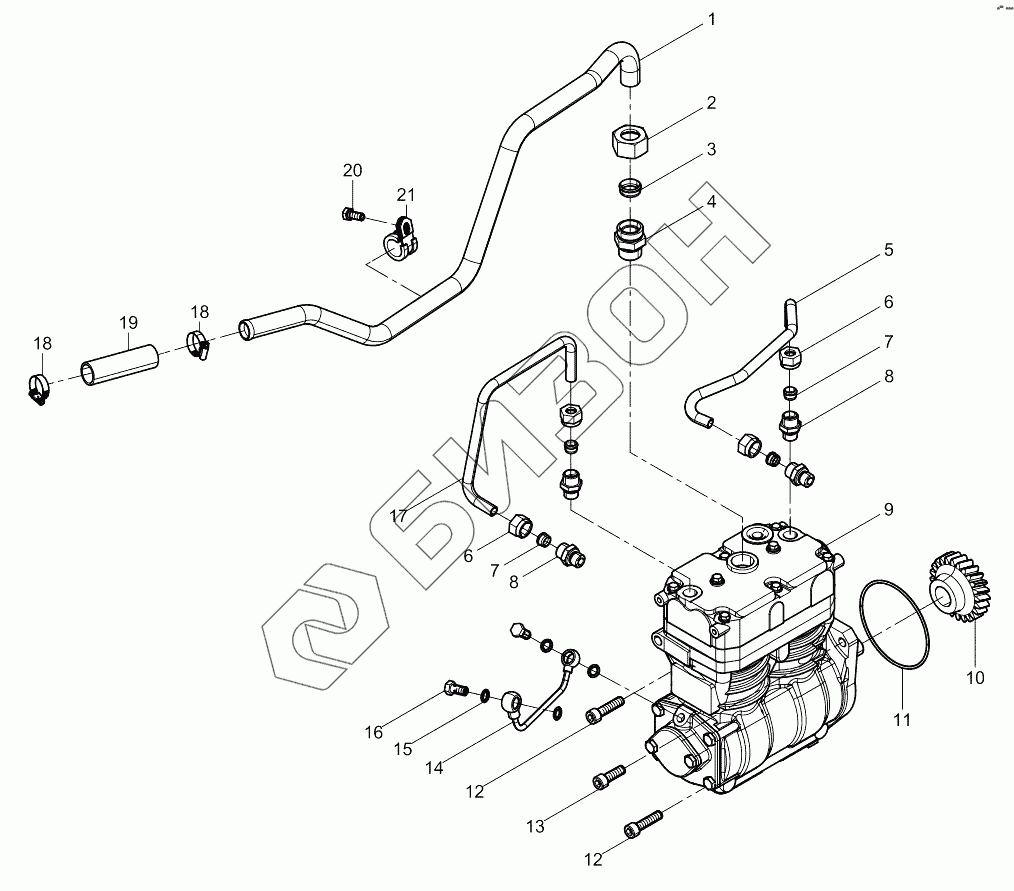

Графический каталог запасных частей к технике: Weichai WP12.375E50. Air Compressor Group
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1000127028 | Air compressor Air-inlet Pipe |
Загрузка ...
|
|
| 2 | 612639000041 | Гайка трубочного соединения |
Загрузка ...
|
|
| 3 | 612639000082 | Цанговый патрон |
Загрузка ...
|
|
| 4 | 612639000060S | Pipe Joint |
Загрузка ...
|
|
| 5 | 1000984920 | Air Compressor Water Pipe |
Загрузка ...
|
|
| 6 | 612639000022 | Соединительная гайка |
Загрузка ...
|
|
| 7 | 1000886100 | Ferrule |
Загрузка ...
|
|
| 8 | 1000879941S | Ferrule Straight Thread Elbow-body |
Загрузка ...
|
|
| 9 | 612630030047 | Двухцилиндровый воздушный компрессор |
Загрузка ...
|
|
| 10 | 612630030032 | Шестерня комперссора |
Загрузка ...
|
|
| 11 | 612639000039 | О-образное уплотнительное кольцо |
Загрузка ...
|
|
| 12 | 90013550004S | Inner hexagon screw |
Загрузка ...
|
|
| 13 | 90003862532S | Inner hexagon screw |
Загрузка ...
|
|
| 14 | 612630030037 | Маслопровод двухцилиндрового воздушного компрессора |
Загрузка ...
|
|
| 15 | 612600080246 | Seal washer |
Загрузка ...
|
|
| 16 | 612630030055 | Болт полый |
Загрузка ...
|
|
| 17 | 1000984919 | Air Compressor Water Pipe |
Загрузка ...
|
|
| 18 | 90003989301 | Хомут шланга |
Загрузка ...
|
|
| 19 | 612630030143 | Air Connecting Rubber Pipe |
Загрузка ...
|
|
| 20 | 90003802419 | Винт (под угольник) |
Загрузка ...
|
|
| 21 | 612600111639 | Зажим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
