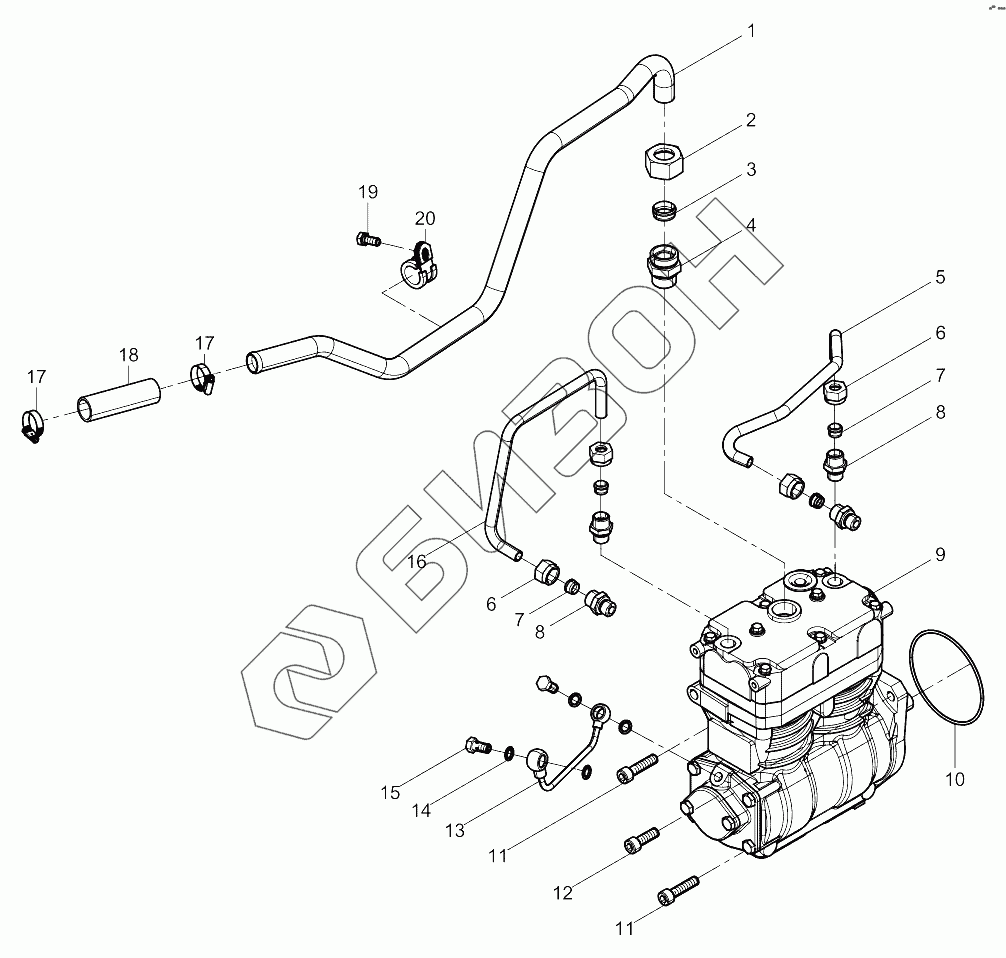

Графический каталог запасных частей к технике: Weichai WP12NG380E51. Air Compressor Group

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 1000127028 Air compressor Air-inlet Pipe
Загрузка ...
2 612639000041 Гайка трубочного соединения
Загрузка ...
3 612639000082 Цанговый патрон
Загрузка ...
4 612639000060M Pipe Joint
Загрузка ...
5 1000984920 Air Compressor Water Pipe
Загрузка ...
6 612639000022 Соединительная гайка
Загрузка ...
7 1000886100 Ferrule
Загрузка ...
8 1000879941M Ferrule Straight Thread Elbow-body
Загрузка ...
9 612630030405 Air Compressor Assembly
Загрузка ...
10 612639000039 О-образное уплотнительное кольцо
Загрузка ...
11 90013550004S Inner hexagon screw
Загрузка ...
12 90003862532S Inner hexagon screw
Загрузка ...
13 612630030037 Маслопровод двухцилиндрового воздушного компрессора
Загрузка ...
14 612600080246 Seal washer
Загрузка ...
15 612630030055 Болт полый
Загрузка ...
16 1000984919 Air Compressor Water Pipe
Загрузка ...
17 90003989301 Хомут шланга
Загрузка ...
18 612630030143 Air Connecting Rubber Pipe
Загрузка ...
19 90003802419 Винт (под угольник)
Загрузка ...
20 612600111639 Зажим
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
