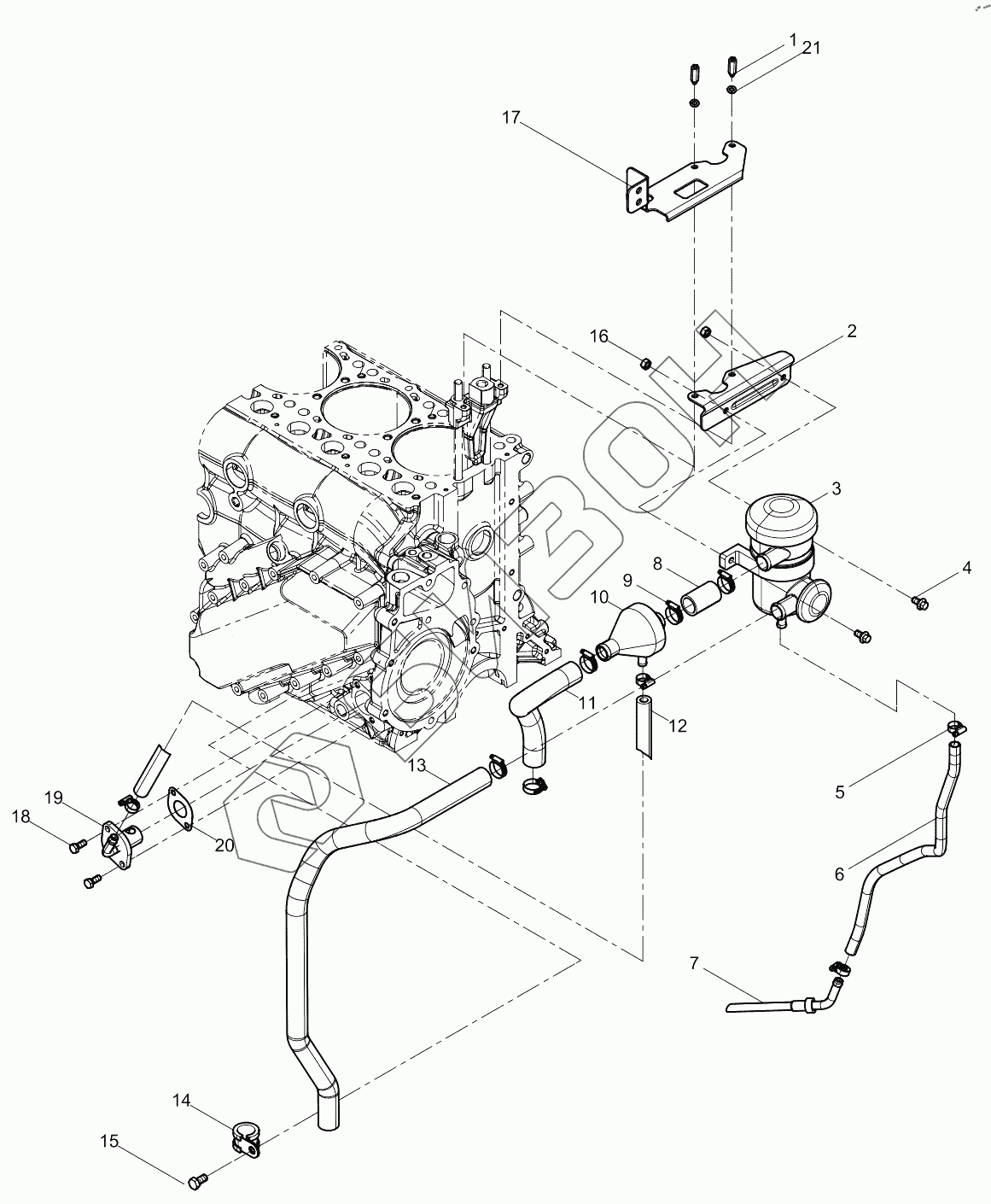

Графический каталог запасных частей к технике: Weichai WP13 DHP13Q3760. OIL-GAS SEPARATOR GROUP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 1000531136 Back-up block
Загрузка ...
2 1000365412 Oil-gas Separator Bracket
Загрузка ...
3 612630060015 Воздухоотделитель
Загрузка ...
4 90011400020 Hexagon Flange Bolt
Загрузка ...
5 90003989300 Хомут шланга
Загрузка ...
6 612630061000 Oil Connecting Rubber Pipe
Загрузка ...
7 1002490974 Oil-gas Separator Oil-return Pipe
Загрузка ...
8 612630060017 Резиновый шланг
Загрузка ...
9 90003989301 Хомут шланга
Загрузка ...
10 612630060758 Oil-gas Pre-separator
Загрузка ...
11 612630060761 Air Connecting Rubber Pipe
Загрузка ...
12 612630060756 Oil Connecting Rubber Pipe
Загрузка ...
13 612630061025 Oil Connecting Rubber Pipe
Загрузка ...
14 612630060591 Pipe clip
Загрузка ...
15 90003802402 Hexagon bolt
Загрузка ...
16 90003871252 Гайка
Загрузка ...
17 1001869083 Harness bracket
Загрузка ...
18 9000000723 Hexagon Flange Bolt
Загрузка ...
19 612630040310 Pre-separator Oil-return Pipe
Загрузка ...
20 1001429877 Gasket
Загрузка ...
21 90014040007 Plain Washer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
