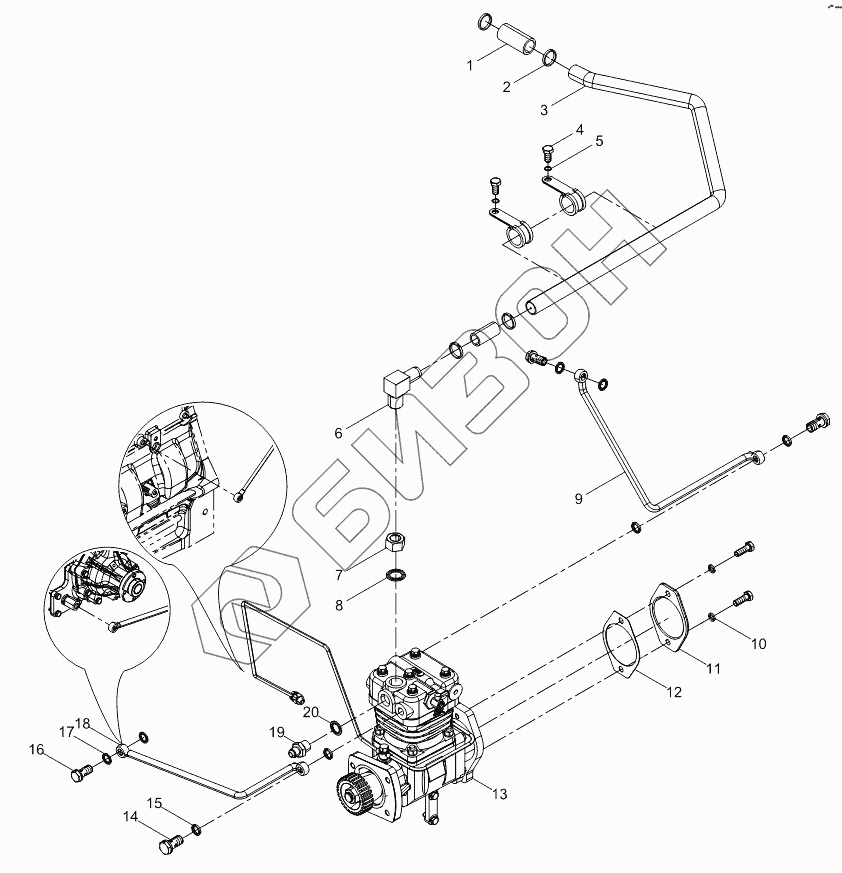

Графический каталог запасных частей к технике: Weichai WP6G125E22. Air compressor assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 13026005 | Резиновая труба |
Загрузка ...
|
|
| 2 | 12151665 | Хомут рукава |
Загрузка ...
|
|
| 3 | 13038409 | Air inlet pipe of air compressor |
Загрузка ...
|
|
| 4 | 01112405 | Шестиугольный головочный болт |
Загрузка ...
|
|
| 5 | 01152752 | Пластинчатая шайба |
Загрузка ...
|
|
| 6 | 13025658 | Впускное соединение воздушного компрессора |
Загрузка ...
|
|
| 7 | 13025659 | контрящая гайка |
Загрузка ...
|
|
| 8 | 13025995 | Seal washer |
Загрузка ...
|
|
| 9 | 13024433 | Перепускная труба воздушного компрессора |
Загрузка ...
|
|
| 10 | 01178365 | Пружинная шайба |
Загрузка ...
|
|
| 11 | 13025660 | Air compressor cover shield |
Загрузка ...
|
|
| 12 | 13024417 | Уплотняющая бумажная прокладка насоса усилителя руля |
Загрузка ...
|
|
| 13 | 13035427 | Air compressor assembly |
Загрузка ...
|
|
| 14 | 01119248 | Пустотелый болт |
Загрузка ...
|
|
| 15 | 13023361 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 16 | 01119243 | Пустотелый болт |
Загрузка ...
|
|
| 17 | 612600080200 | Шайба уплотнительная |
Загрузка ...
|
|
| 18 | 13024432 | Впускная труба воздушного компрессора |
Загрузка ...
|
|
| 19 | 13025291 | Adapter |
Загрузка ...
|
|
| 20 | 01118737 | Уплотняющая шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
