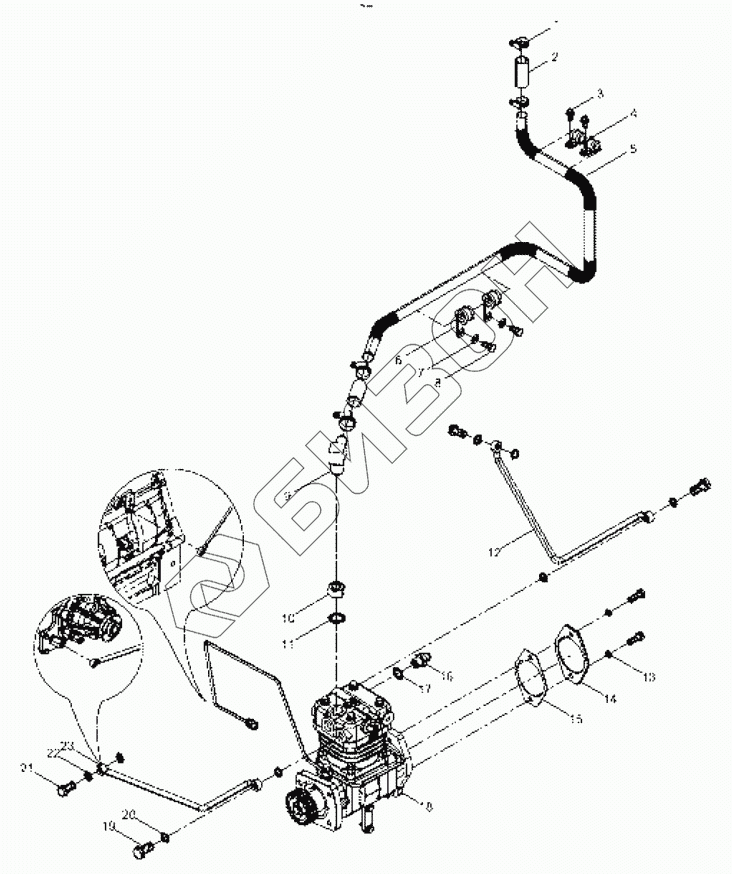

Графический каталог запасных частей к технике: Weichai WP6G175E201. Air compressor assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4110000054262 Clamp
Загрузка ...
2 4110000846138 Hose
Загрузка ...
3 4110001755020 Screw
Загрузка ...
4 4110002122009 Clamp
Загрузка ...
5 4110000909061 Hose
Загрузка ...
6 4110001948078 Hose clamp
Загрузка ...
7 4110000054227 Washer
Загрузка ...
8 4110001949028 Screw
Загрузка ...
9 4110000846083 Connector
Загрузка ...
10 4110000846130 Lock nut
Загрузка ...
11 4110000846101 Washer
Загрузка ...
12 4110000846082 Pipe
Загрузка ...
13 4110000054024 Washer
Загрузка ...
14 4110000846081 Gasket
Загрузка ...
15 4110000846160 Washer
Загрузка ...
16 4110001948077 Nipple
Загрузка ...
17 4110001867080 Sealing ring
Загрузка ...
18 4110000846225 Air compressor unit
Загрузка ...
19 4110000588001 Hollow screw
Загрузка ...
20 4110000054337 Sealing ring
Загрузка ...
21 4110000054110 Eye bolt
Загрузка ...
22 4110000556130 Sealing ring
Загрузка ...
23 4110000846084 Pipe
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
