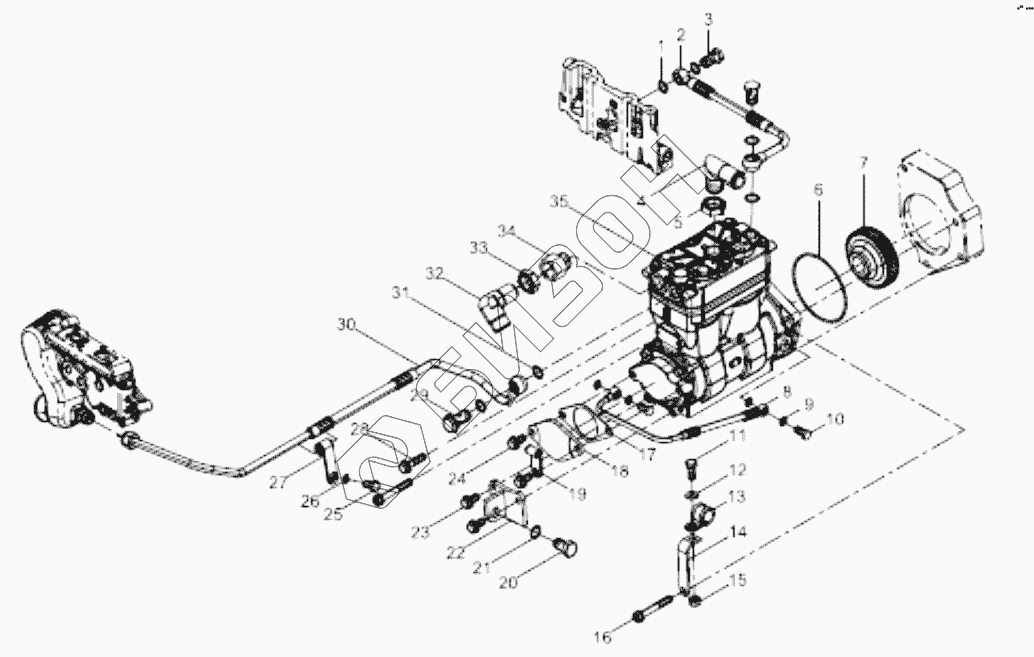

Графический каталог запасных частей к технике: Weichai WP7. Compressor combination
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 13023361 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 2 | 610800130225 | Water inlet pipe assembly |
Загрузка ...
|
|
| 3 | 612639000049 | Болт полый (штуцер) |
Загрузка ...
|
|
| 4 | 610800130221 | Adapter |
Загрузка ...
|
|
| 5 | 13025659 | контрящая гайка |
Загрузка ...
|
|
| 6 | 610800130108 | Seal washer |
Загрузка ...
|
|
| 7 | 610800130216 | Compressor Driving Gear |
Загрузка ...
|
|
| 8 | 610800130207 | Oil pipe of air compressor assembly |
Загрузка ...
|
|
| 9 | 612600080246 | Шайба уплотнения |
Загрузка ...
|
|
| 10 | 612600130333 | Болт полый |
Загрузка ...
|
|
| 11 | 90011270004 | hexagon head bolt |
Загрузка ...
|
|
| 12 | 90014230002 | Wave spiral washer |
Загрузка ...
|
|
| 13 | 13037327 | Pipe Clamp Assembly |
Загрузка ...
|
|
| 14 | 610800040274 | Fixed plate |
Загрузка ...
|
|
| 15 | 90012210001 | Hexagon nut |
Загрузка ...
|
|
| 16 | 610800010202 | Hexagon bolt |
Загрузка ...
|
|
| 17 | 610800130229 | gasket |
Загрузка ...
|
|
| 18 | 610800130227 | Hydraulic pump cover plate |
Загрузка ...
|
|
| 19 | 612600082555 | Pipe Clamp Assembly |
Загрузка ...
|
|
| 20 | 90003802812 | Hexagon bolt |
Загрузка ...
|
|
| 21 | 90014230005 | Wave spiral washer |
Загрузка ...
|
|
| 22 | 610800130212 | Air compressor bracket |
Загрузка ...
|
|
| 23 | 90003802419 | Винт (под угольник) |
Загрузка ...
|
|
| 24 | 90011400027 | Болт с шестигранным фланцем |
Загрузка ...
|
|
| 25 | 90003802511 | Болт |
Загрузка ...
|
|
| 26 | 90003930271 | Шайба |
Загрузка ...
|
|
| 27 | 610800130038 | Pipe Clamp Assembly |
Загрузка ...
|
|
| 28 | 90003802532 | Болт |
Загрузка ...
|
|
| 29 | 01119250 | Hollow bolt |
Загрузка ...
|
|
| 30 | 610800130217 | Water return pipe assembly of air compressor |
Загрузка ...
|
|
| 31 | 13023362 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 32 | 610800130223 | Adapter |
Загрузка ...
|
|
| 33 | 612600130303 | Hexagon nut |
Загрузка ...
|
|
| 34 | 610800130222 | Adapter |
Загрузка ...
|
|
| 35 | 610800130208 | Air compressor |
Загрузка ...
|
