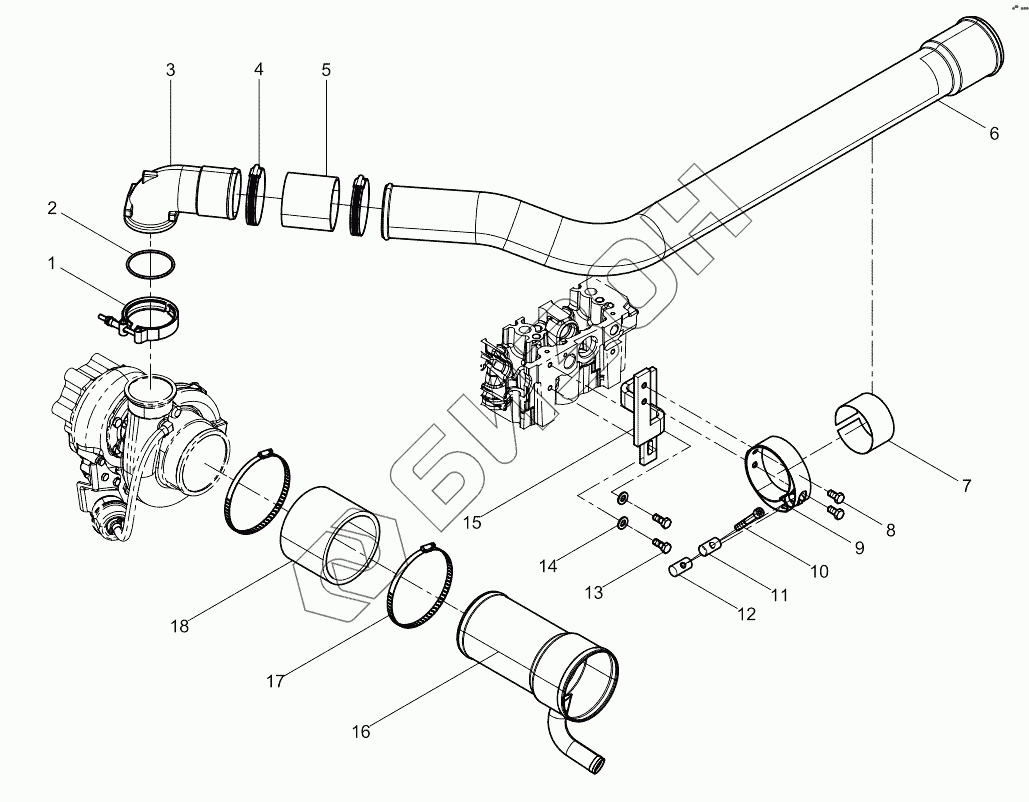

Графический каталог запасных частей к технике: Weichai WP7.300E51. Compressor Pipe Group

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 61560110226 Хомут стяжной
Загрузка ...
2 190320035 Уплотнительное кольцо
Загрузка ...
3 61560110165 Патрубок
Загрузка ...
4 90003989312 Хомут стяжной
Загрузка ...
5 612600110962 Rubber hose with fiber layer
Загрузка ...
6 610800110590 Intercool Pipe
Загрузка ...
7 610800120013 Pipe Clamp
Загрузка ...
8 90003802411 Болт
Загрузка ...
9 610800120012 Clamp
Загрузка ...
10 90013550012 Inner hexagon screw
Загрузка ...
11 209190017 Вкладыш-гайка хомута
Загрузка ...
12 1700550013 Вкладыш-шайба хомута
Загрузка ...
13 90003802419 Винт (под угольник)
Загрузка ...
14 90014040007 Plain Washer
Загрузка ...
15 610800120011 Inter-cool Pipe Bracket
Загрузка ...
16 610800110104 Compressor Air-inlet Assembly
Загрузка ...
17 90003989318 Хомут шланга
Загрузка ...
18 61560110117 Air Connecting Rubber Pipe
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
