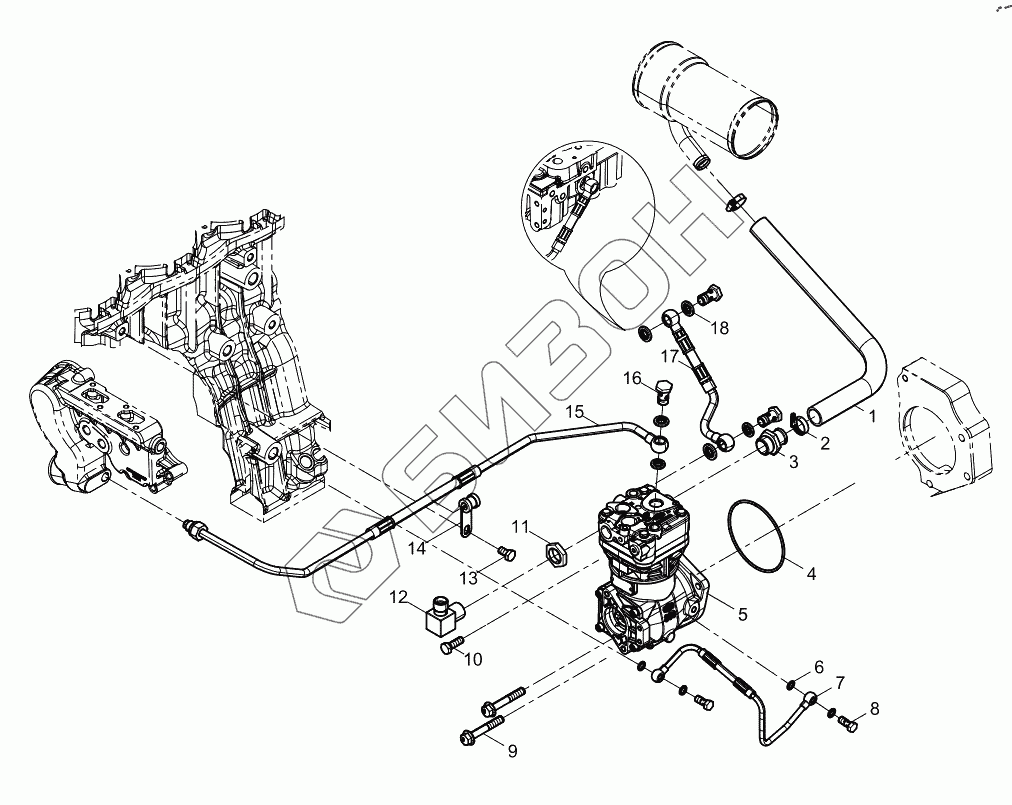

Графический каталог запасных частей к технике: Weichai WP7 DHP07Q0660. Air Compressor Group

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 610800130079 Air Connecting Rubber Pipe
Загрузка ...
2 90003989301 Хомут шланга
Загрузка ...
3 612600130269 Air Pipe Connector
Загрузка ...
4 610800130286 Seal Ring
Загрузка ...
5 1000904146 Air Compressor Assembly
Загрузка ...
6 612600080246 Seal washer
Загрузка ...
7 610800130290 Air Compressor Oil Pipe Assembly
Загрузка ...
8 612600130333 Hollow bolt
Загрузка ...
9 610800070217S Hexagon Flange Bolt
Загрузка ...
10 90003802544 Болт с шестигранной головкой
Загрузка ...
11 612600131046 Nut
Загрузка ...
12 1000183506 Pipe Joint
Загрузка ...
13 9000000724 Hexagon Flange Bolt
Загрузка ...
14 610800130038 Pipe Clamp Assembly
Загрузка ...
15 1001085784 Air Compressor Water Pipe Assembly
Загрузка ...
16 612639000049 Болт полый
Загрузка ...
17 610800130068 Air Compressor Water Pipe Assembly
Загрузка ...
18 13023361 Составная уплотняющая шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
