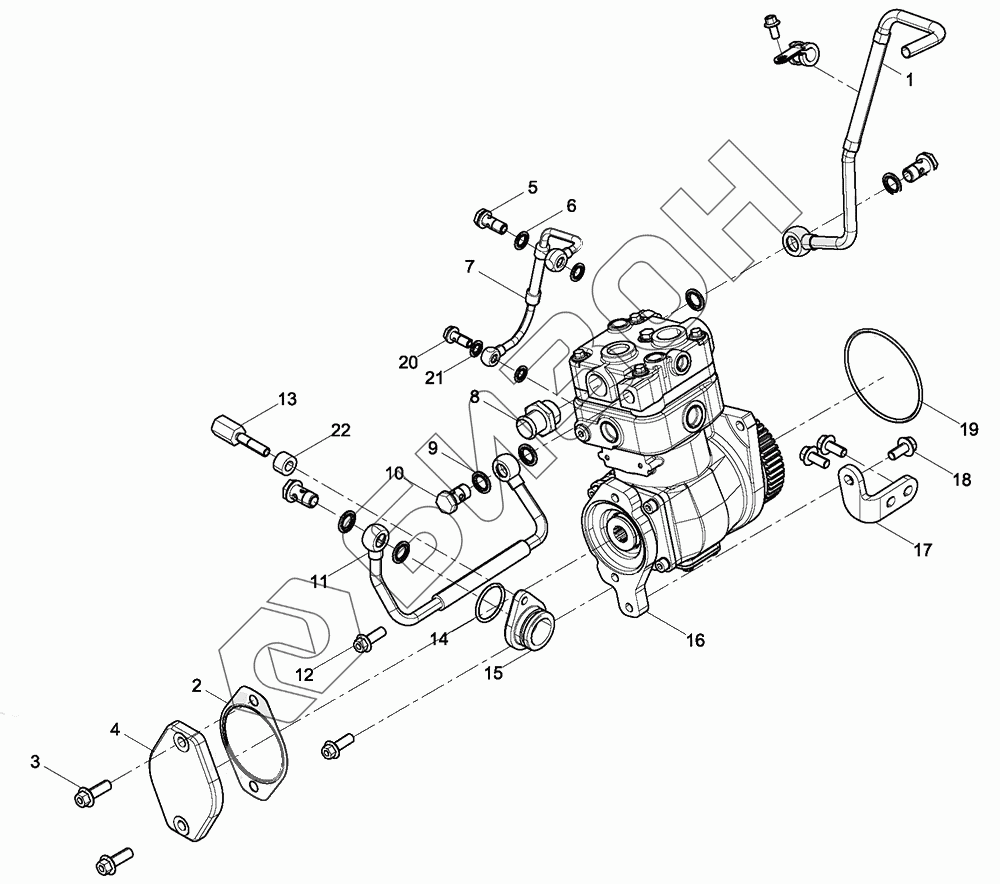

Графический каталог запасных частей к технике: Weichai WP7 DHP07T0226. Группа воздушных компрессоров
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1005108921 | Сборка водяной трубы воздушного компрессора |
Загрузка ...
|
|
| 2 | 1003271955 | Прокладка |
Загрузка ...
|
|
| 3 | 9000000878 | Болт с шестигранным фланцем |
Загрузка ...
|
|
| 4 | 1000283520 | Крышка воздушного компрессора |
Загрузка ...
|
|
| 5 | 01119238 | Болт полый (штуцер) |
Загрузка ...
|
|
| 6 | 1001251569 | Шайба уплотнительная в сборе |
Загрузка ...
|
|
| 7 | 1003142498 | Трубка масляная воздушного компрессора в сборе |
Загрузка ...
|
|
| 8 | 1007589381 | Коннектор воздушной трубы |
Загрузка ...
|
|
| 9 | 13023361 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 10 | 612639000049 | Болт полый (штуцер) |
Загрузка ...
|
|
| 11 | 1001729655 | Водяная труба воздушного компрессора в сборе |
Загрузка ...
|
|
| 12 | 90011420002S | Болт с шестигранным фланцем |
Загрузка ...
|
|
| 13 | 1008448185 | Блок резервный |
Загрузка ...
|
|
| 14 | 1004000003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 1001690950 | Соединитель для водопроводной трубы |
Загрузка ...
|
|
| 16 | 1003087404 | Компрессор воздушный в сборе |
Загрузка ...
|
|
| 17 | 1003018949 | Кронштейн воздушного компрессора |
Загрузка ...
|
|
| 18 | 9000000528 | Болт с шестигранным фланцем |
Загрузка ...
|
|
| 19 | 1004031223 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | 612600131018 | Болт |
Загрузка ...
|
|
| 21 | 1001063336 | Шайба уплотнительная в сборе |
Загрузка ...
|
|
| 22 | 1003155207 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
