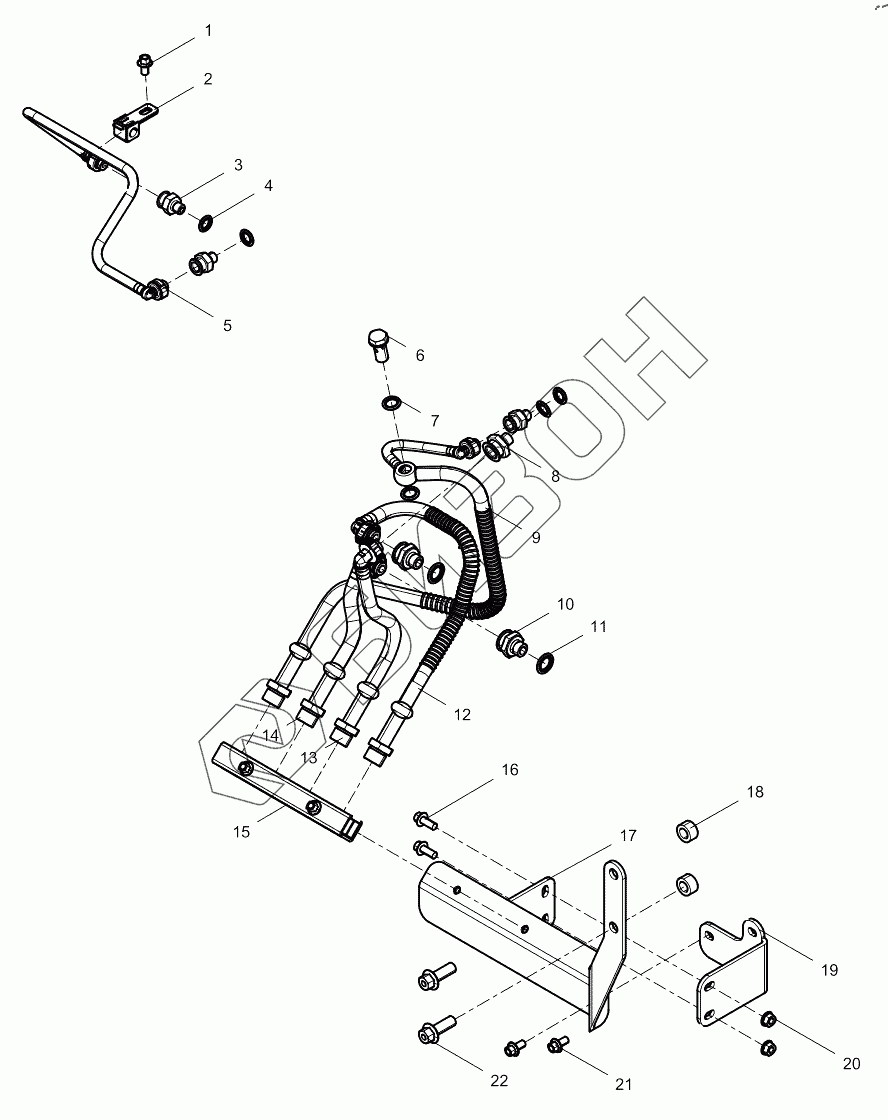

Графический каталог запасных частей к технике: Weichai WP7H DHH07G0013. Low Pressure Fuel Pipe Group
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9000000685 | Болт с шестигранным фланцем |
Загрузка ...
|
|
| 2 | 1004212479 | Pipe Clamp Assembly |
Загрузка ...
|
|
| 3 | 1002331487 | Quick Connect Joint |
Загрузка ...
|
|
| 4 | 612600081911 | Шайба |
Загрузка ...
|
|
| 5 | 1007786922 | Fuel Return Pipe Assembly |
Загрузка ...
|
|
| 6 | 01119243 | Пустотелый болт |
Загрузка ...
|
|
| 7 | 13023360 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 8 | 1001446709 | Pipe Joint |
Загрузка ...
|
|
| 9 | 1002946139 | Fuel Return Pipe Assembly |
Загрузка ...
|
|
| 10 | 1001561362 | Pipe Joint |
Загрузка ...
|
|
| 11 | 13023361 | Составная уплотняющая шайба |
Загрузка ...
|
|
| 12 | 1002733484 | Fuel-inlet Pipe Assembly |
Загрузка ...
|
|
| 13 | 1002733437 | Fuel-inlet Pipe Assembly |
Загрузка ...
|
|
| 14 | 1002733436 | Fuel-inlet Pipe Assembly |
Загрузка ...
|
|
| 15 | 1002566300 | Pipe Clamp Assembly |
Загрузка ...
|
|
| 16 | 9000000322 | Болт с шестигранным фланцем |
Загрузка ...
|
|
| 17 | 1002742885 | Fuel Pipe Bracket Assembly |
Загрузка ...
|
|
| 18 | 1005039311 | Pad |
Загрузка ...
|
|
| 19 | 1002733473 | Fuel Pipe Bracket |
Загрузка ...
|
|
| 20 | 90012290001 | Гайка шестигранная с фланцем |
Загрузка ...
|
|
| 21 | 9000000068 | Болт с шестигранным фланцем |
Загрузка ...
|
|
| 22 | 90011420005 | Болт с шестигранным фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
