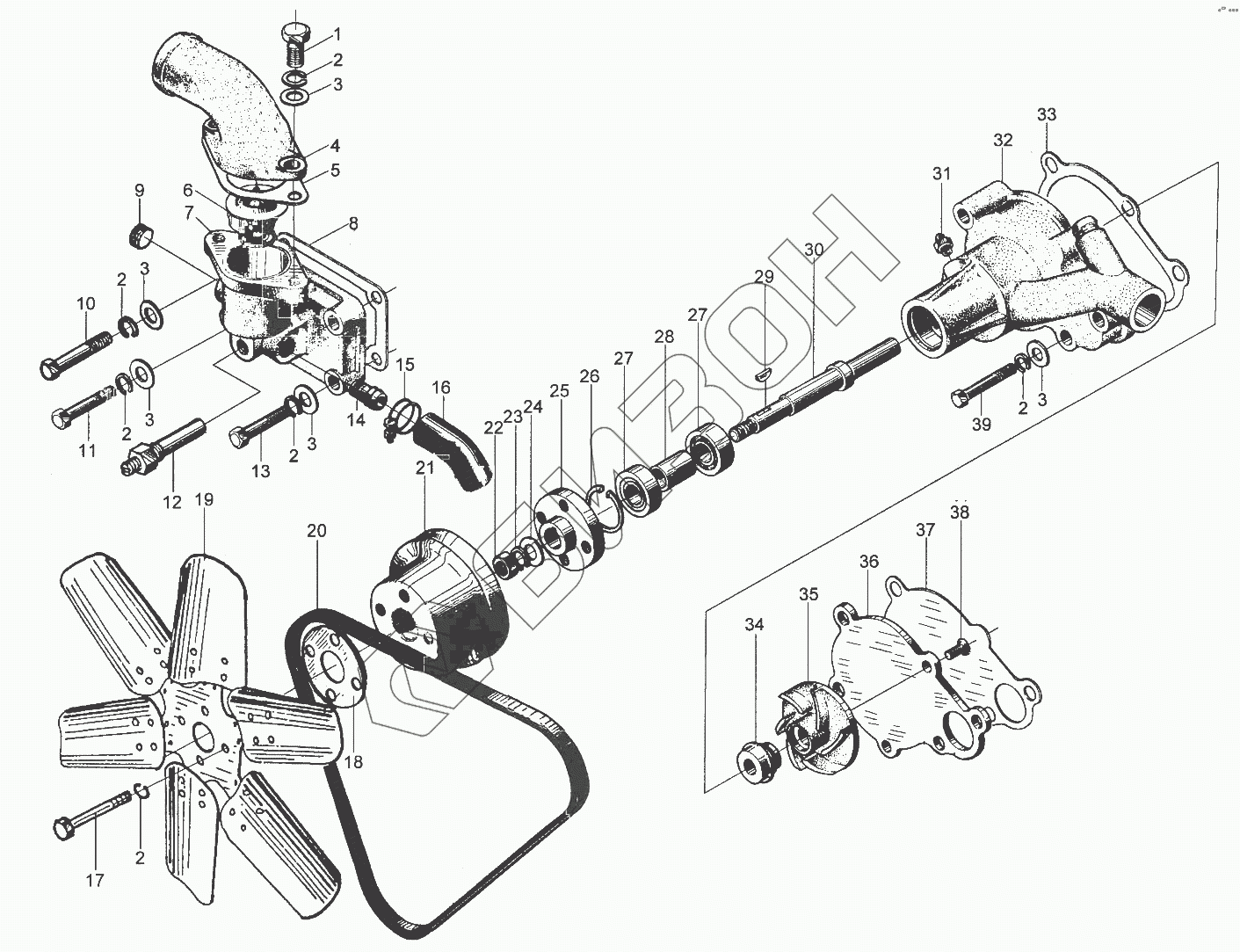

Графический каталог запасных частей к технике: XINCHAI 485. Система охлаждения
1
2
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 2 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 3 | GB/T97-1-1985 | Washer |
Загрузка ...
|
|
| 4 | NA385B-43001 | Крышка термостата |
Загрузка ...
|
|
| 5 | NA385B-43003 | Прокладка крышки термостата |
Загрузка ...
|
|
| 6 | NA385B-43002 | Термостат |
Загрузка ...
|
|
| 7 | NA385B-43010 | Корпус термостата |
Загрузка ...
|
|
| 8 | NA385B-43005 | Прокладка корпуса термостата |
Загрузка ...
|
|
| 9 | 490B-43008 | Plug |
Загрузка ...
|
|
| 10 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 11 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 12 | NA385B-43009 | Датчик температуры воды |
Загрузка ...
|
|
| 13 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 14 | NA385B-43012 | Штуцер |
Загрузка ...
|
|
| 15 | ZBT32005-1-88 | Хомут шланга |
Загрузка ...
|
|
| 16 | NA385B-43007 | Резиновый патрубок |
Загрузка ...
|
|
| 17 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 18 | 490B-41003-2 | Посадочная шайба вентилятора |
Загрузка ...
|
|
| 19 | 490B-41100-2 | Вентилятор |
Загрузка ...
|
|
| 20 | HG4-401-74 | Ремень вентилятора |
Загрузка ...
|
|
| 21 | NA385B-41002 | Шкив вентилятора |
Загрузка ...
|
|
| 22 | GB/T6170-2000 | Nut |
Загрузка ...
|
|
| 23 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 24 | GB/T97-1-1985 | Washer |
Загрузка ...
|
|
| 25 | NA385B-42001 | Ступица шкива вентилятора |
Загрузка ...
|
|
| 26 | GB/T893-1-1986 | Snap ring |
Загрузка ...
|
|
| 27 | GB/T276-1994 | Bearing |
Загрузка ...
|
|
| 28 | NA385B-42003 | Втулка подшипника распорная |
Загрузка ...
|
|
| 29 | GB/T1099-1979 | Key |
Загрузка ...
|
|
| 30 | NA385B-42002 | Вал водяного насоса |
Загрузка ...
|
|
| 31 | GB1153-79 | Пресс-масленка |
Загрузка ...
|
|
| 32 | NA385B-42004 | Корпус водяного насоса |
Загрузка ...
|
|
| 33 | NA385B-42005 | Прокладка корпуса водяного насоса |
Загрузка ...
|
|
| 34 | NA385B-42009 | Гидрозатвор |
Загрузка ...
|
|
| 35 | NA385B-42008 | Крыльчатка водяного насоса |
Загрузка ...
|
|
| 36 | NA385B-42006 | Соединительная пластина |
Загрузка ...
|
|
| 37 | NA385B-42007 | Прокладка соединительной пластины |
Загрузка ...
|
|
| 38 | GB/T68-1985 | Винт с плоской головкой |
Загрузка ...
|
|
| 39 | GB/T5782-2000 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
