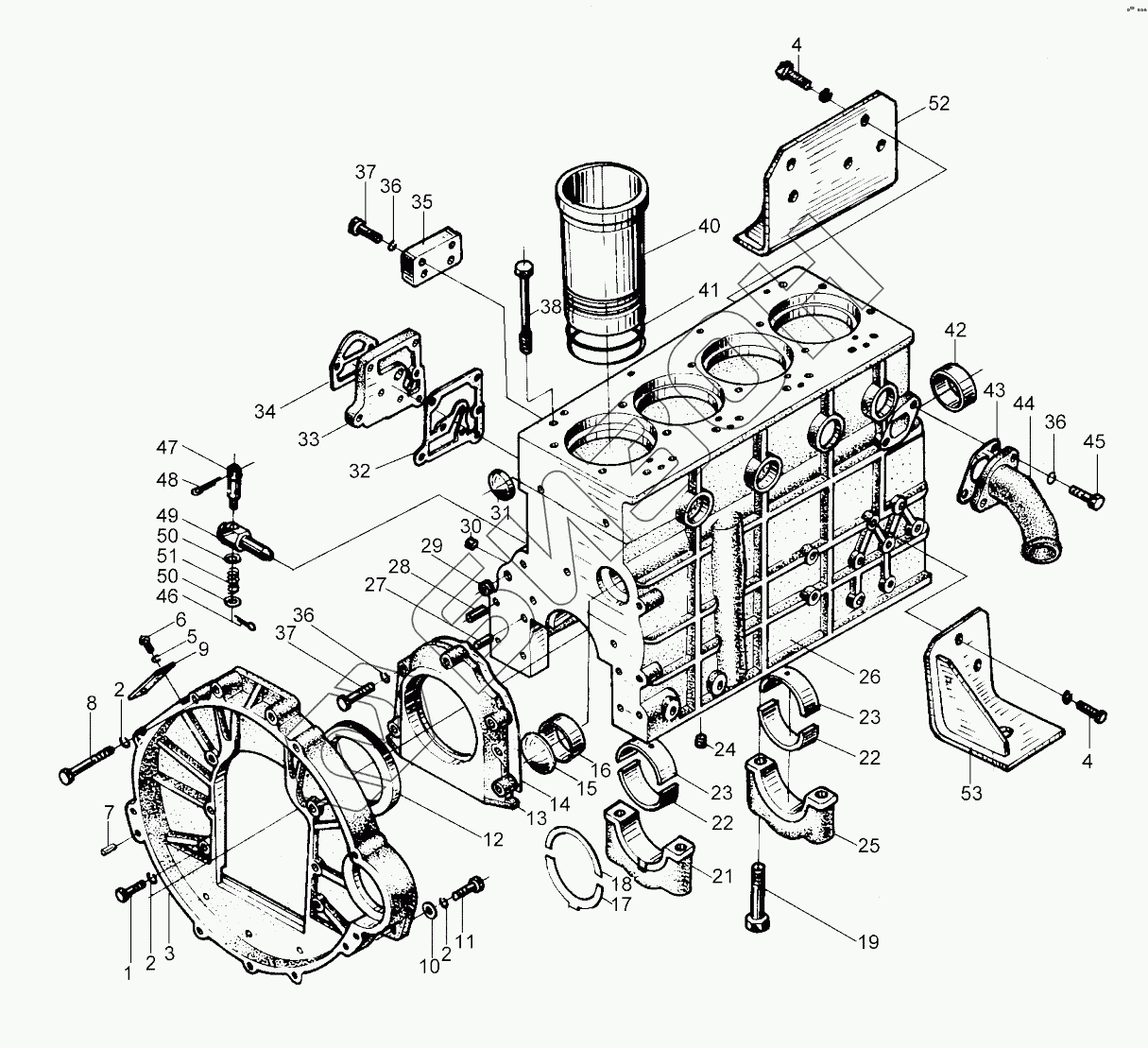

Графический каталог запасных частей к технике: XINCHAI 490BPG. Cylinder block flywheel housing assembly
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
37
38
38
38
38
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 2 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 3 | 490В-13001А | Flywheel housing |
Загрузка ...
|
|
| 4 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 5 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 6 | GB/T67-2000 | Screw |
Загрузка ...
|
|
| 7 | GB/T120-2000 | Pin |
Загрузка ...
|
|
| 8 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 9 | 490В-13003 | Cover, inspection hole |
Загрузка ...
|
|
| 10 | GB/T848-1985 | Washer |
Загрузка ...
|
|
| 11 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 12 | Oil seal 100x125x12 | Oil seal |
Загрузка ...
|
|
| 13 | 490В-01024А | Oil seal seat |
Загрузка ...
|
|
| 14 | 490В-01025 | Gasket |
Загрузка ...
|
|
| 15 | 490В-01009 | Plug |
Загрузка ...
|
|
| 16 | 490В-01008 | Bushing |
Загрузка ...
|
|
| 17 | 490В-01022 | Lower thrust bushing |
Загрузка ...
|
|
| 18 | 490В-01026 | Upper thrust bushing |
Загрузка ...
|
|
| 19 | 490В-01019А | Bolt |
Загрузка ...
|
|
| 21 | 490В-01023 | Rear main bearing cover |
Загрузка ...
|
|
| 22 | 490В-01033 | Lower half, ain bearing |
Загрузка ...
|
|
| 23 | 490В-01034 | Upper half, main bearing |
Загрузка ...
|
|
| 24 | 490В-01027 | Plug |
Загрузка ...
|
|
| 25 | 490B-01032 | Main bearing cover |
Загрузка ...
|
|
| 26 | 490B-01001 | Cylinder body |
Загрузка ...
|
|
| 27 | GB/T119-2-2000 | Pin |
Загрузка ...
|
|
| 28 | GB/T119-2-2000 | Pin |
Загрузка ...
|
|
| 29 | 490B-01080 | Plug |
Загрузка ...
|
|
| 30 | 490B-01029 | Plug |
Загрузка ...
|
|
| 31 | 490B-01079 | Plug |
Загрузка ...
|
|
| 32 | 490B-01071 | Gasket |
Загрузка ...
|
|
| 33 | 490B-01072 | Oil filter back plate |
Загрузка ...
|
|
| 34 | 490B-01073 | Gasket |
Загрузка ...
|
|
| 35 | 490B-01076B | Fuel filter back plate |
Загрузка ...
|
|
| 36 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 37 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 38 | 490B-01002A | Bolt |
Загрузка ...
|
|
| 38 | 490B-01003A | Bolt |
Загрузка ...
|
|
| 40 | 490B-01005 | Cylinder liner |
Загрузка ...
|
|
| 41 | 490B-01006 | Water seal ring |
Загрузка ...
|
|
| 42 | 490B-01007 | Camshaft bushing |
Загрузка ...
|
|
| 43 | 490B-01012 | Gasket |
Загрузка ...
|
|
| 44 | 490B-01011 | Water pipe |
Загрузка ...
|
|
| 45 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 46 | GB/T91-2000 | Pin 1x12 |
Загрузка ...
|
|
| 47 | 485-01103 | Drain cock core |
Загрузка ...
|
|
| 48 | 485-01101 | Drain cock handle |
Загрузка ...
|
|
| 49 | 485-01102 | Cock body |
Загрузка ...
|
|
| 50 | GB/T97-1-1985 | Washer |
Загрузка ...
|
|
| 51 | 485-01104 | Spring |
Загрузка ...
|
|
| 52 | 490BPG-15200 | Front bracket |
Загрузка ...
|
|
| 53 | 490BPG-15100A | Front bracket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
