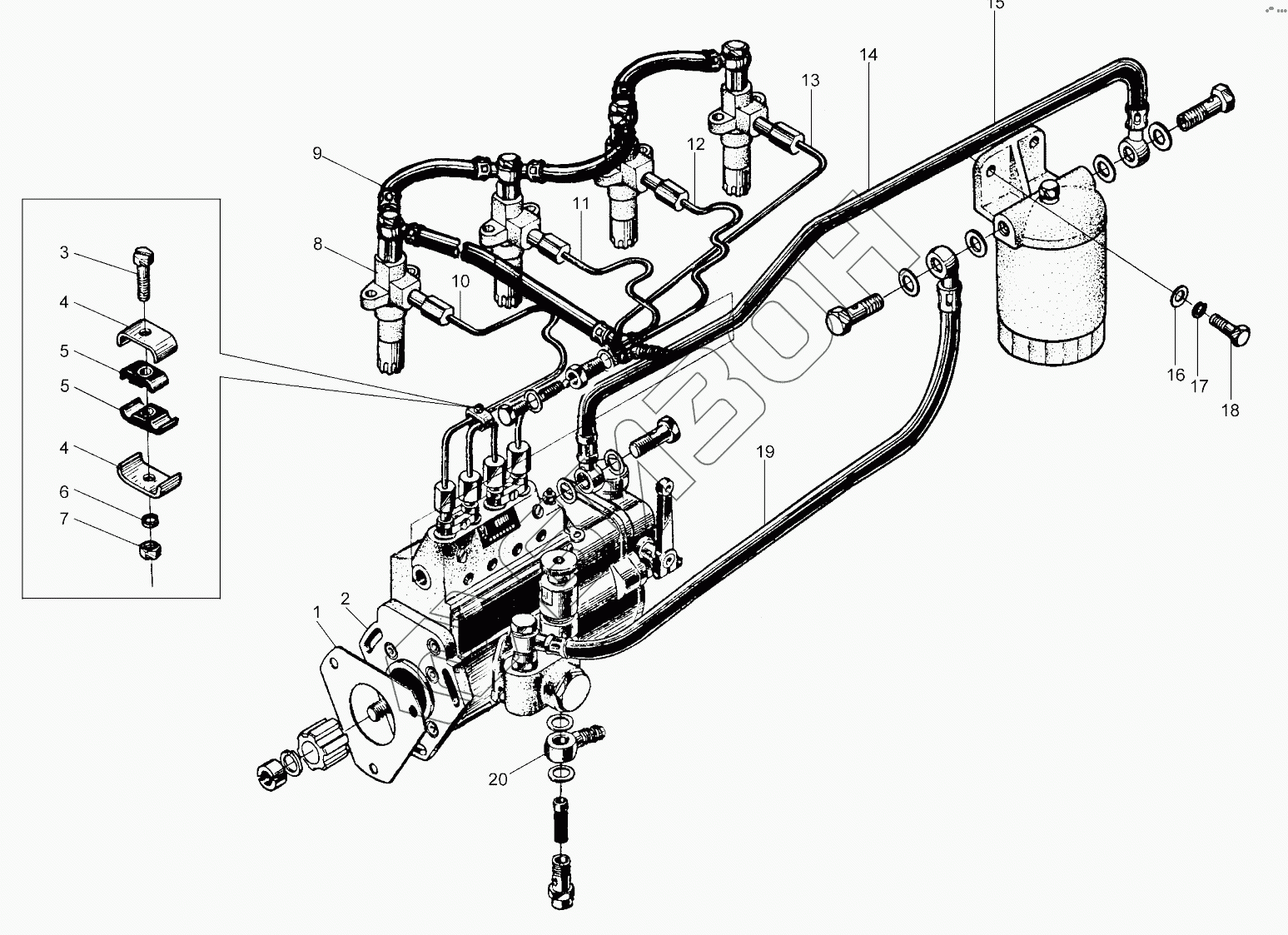

Графический каталог запасных частей к технике: XINCHAI 490BPG. Fuel supply system assembly
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 490B-21002 | Gasket |
Загрузка ...
|
|
| 2 | 490B-21001 | Fuel injection pump |
Загрузка ...
|
|
| 3 | GB/T29-1-1988 | Bolt |
Загрузка ...
|
|
| 4 | 490B-23501 | Clamp |
Загрузка ...
|
|
| 5 | 490B-23502 | Rubber gasket |
Загрузка ...
|
|
| 6 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 7 | GB/T6172-2000 | Nut |
Загрузка ...
|
|
| 8 | 490B-22000 | Fuel injector |
Загрузка ...
|
|
| 9 | 490B-25100-2 | Injector leak-off pipe |
Загрузка ...
|
|
| 10 | 490B-23100 | 1st cylinder high pressure fuel tube |
Загрузка ...
|
|
| 11 | 490B-23200 | 2nd cylinder high pressure fuel tube |
Загрузка ...
|
|
| 12 | 490B-23300 | 3rd cylinder high pressure fuel tube |
Загрузка ...
|
|
| 13 | 490B-23400 | 4th cylinder high pressure fuel tube |
Загрузка ...
|
|
| 14 | 490B-25200 | Fuel supply tube from fuel filter to injection pump |
Загрузка ...
|
|
| 15 | 490B-24000A | Fuel filter |
Загрузка ...
|
|
| 16 | GB/T97-1-1985 | Washer |
Загрузка ...
|
|
| 17 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 18 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 19 | 490B-25300 | Fuel supply tube from supply pump to fuel filter |
Загрузка ...
|
|
| 20 | 490B-25401-4 | Fuel supply pump connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
