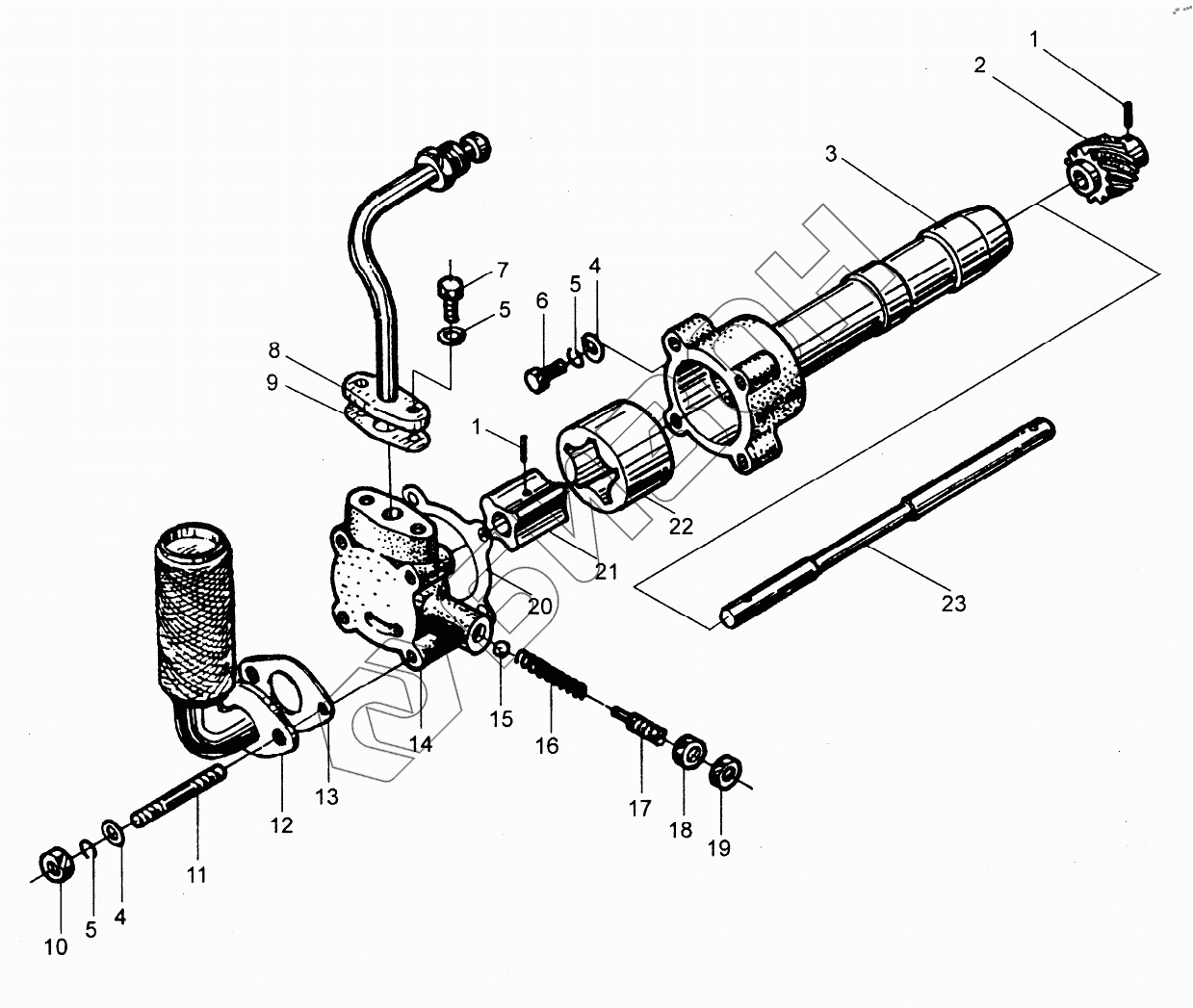

Графический каталог запасных частей к технике: XINCHAI 498BPG. Oil pump and oil pipe assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 495В-31203 Pin
Загрузка ...
2 495В-31001 Oil pump driving gear
Загрузка ...
3 495В-31004А Oil pump housing
Загрузка ...
4 GB/T97.1-1985 Washer 12
Загрузка ...
5 GB/T93-1987 Spring washer
Загрузка ...
6 GB/T5783-2000 Bolt
Загрузка ...
7 GB/T5783-2000 Bolt
Загрузка ...
8 495В-33000 Piping assembly
Загрузка ...
9 490В-33005 Gasket
Загрузка ...
10 GB/T6170-2000 Nut
Загрузка ...
11 GB/T899-1988 Stud
Загрузка ...
12 495В-31100А Screen filter
Загрузка ...
13 495В-31006А Oil filter gasket
Загрузка ...
14 495В-31005А Cover,oil pump
Загрузка ...
15 GB/T308-1989 Steel ball
Загрузка ...
16 495В-31003 Spring
Загрузка ...
17 495В-31002 Screw
Загрузка ...
18 GB/T6171-2000 Nut
Загрузка ...
19 GB/T6173-2000 Nut
Загрузка ...
20 495В-31007 Cover,oil pump gasket
Загрузка ...
21 495В-31202А Inner rotor
Загрузка ...
22 495В-31008А Outer rotor
Загрузка ...
23 490В-31201 Shaft of oil pump
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
