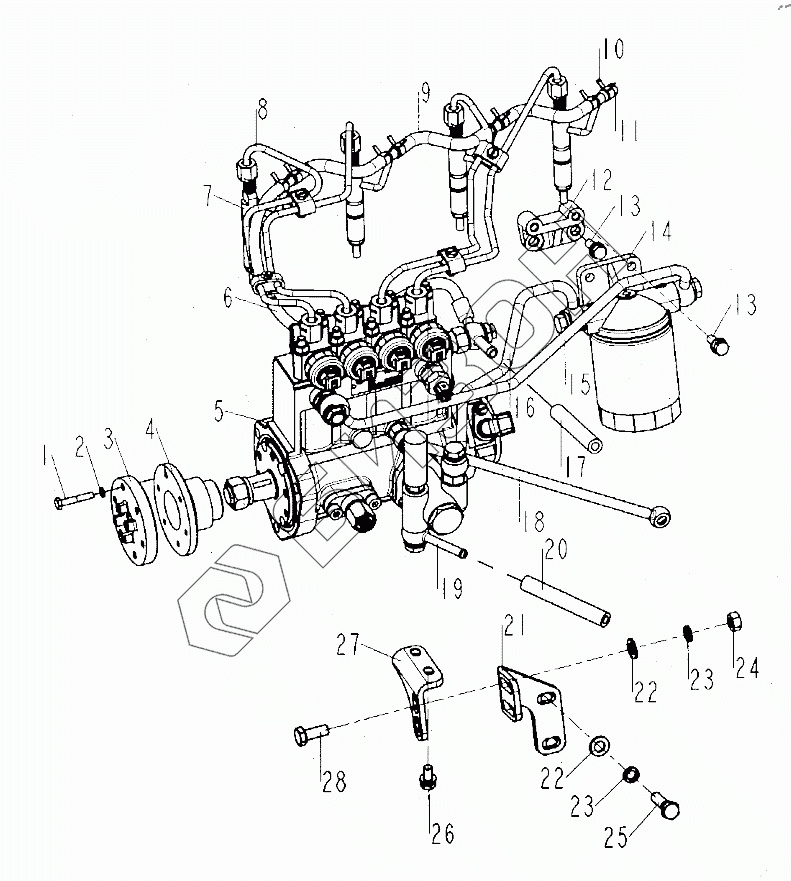

Графический каталог запасных частей к технике: XINCHAI 4D32ZT31. Fuel supply system assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783- M6x35 | Bolt М6х35 |
Загрузка ...
|
|
| 2 | GB93-6 | Washer 6 |
Загрузка ...
|
|
| 3 | 4D32ZT31-02019 | Pump sleeve |
Загрузка ...
|
|
| 4 | 4D32ZT31-G2015 | Fuel injection pump timing gear shaft sleeve |
Загрузка ...
|
|
| 5 | 4D27ZG31-21100 | Fuel injection pump |
Загрузка ...
|
|
| 6 | 4D27ZG31-25100-1 | Injector leak-off pipe |
Загрузка ...
|
|
| 7 | 4D32ZT31-22000 | Fuel injector |
Загрузка ...
|
|
| 8 | 4D32ZT31-23000-1 | High pressure fuel tube assembly |
Загрузка ...
|
|
| 9 | 498B-25002 | Injector leak-off pipe |
Загрузка ...
|
|
| 10 | 498B-25004 | Hose clamp |
Загрузка ...
|
|
| 11 | 498B-25001 | Fuel injector oil cap |
Загрузка ...
|
|
| 12 | 490B-01076B | Fuel filter back plate |
Загрузка ...
|
|
| 13 | GB/T9074.17-M8x25 | Bolt |
Загрузка ...
|
|
| 14 | 490B-24000A | Fuel filter |
Загрузка ...
|
|
| 15 | 4D32ZT31-25200 | Fuel supply tube from fuel filter to injection pump |
Загрузка ...
|
|
| 16 | 4D32ZT31-25300 | Fuel supply tube from supply pump to fuel filter |
Загрузка ...
|
|
| 17 | 4D32ZT31-25600 | Oil return hose |
Загрузка ...
|
|
| 18 | 4K39T-21100-1 | Oil pump forced lubricating oil tube parts |
Загрузка ...
|
|
| 19 | 490B-25401-1 | Fuel supply pump connector |
Загрузка ...
|
|
| 20 | 4D32ZT31-25500 | Suction hose |
Загрузка ...
|
|
| 21 | 4D32ZT31-01077 | Pump lower bracket |
Загрузка ...
|
|
| 22 | GB/T97.1-10 | Washer 10 |
Загрузка ...
|
|
| 23 | GB93-10 | Washer 10 |
Загрузка ...
|
|
| 24 | GB/T6170-М10 | Nut M10 |
Загрузка ...
|
|
| 25 | GB/T5783-M10x25 | Bolt M10x25 |
Загрузка ...
|
|
| 26 | GB/T9074.17-M8x18 | Bolt M8x18 |
Загрузка ...
|
|
| 27 | 4D32ZT31-01076 | Pump upper bracket |
Загрузка ...
|
|
| 28 | GB/T5783-M10X30 | Nut М10х30 |
Загрузка ...
|
