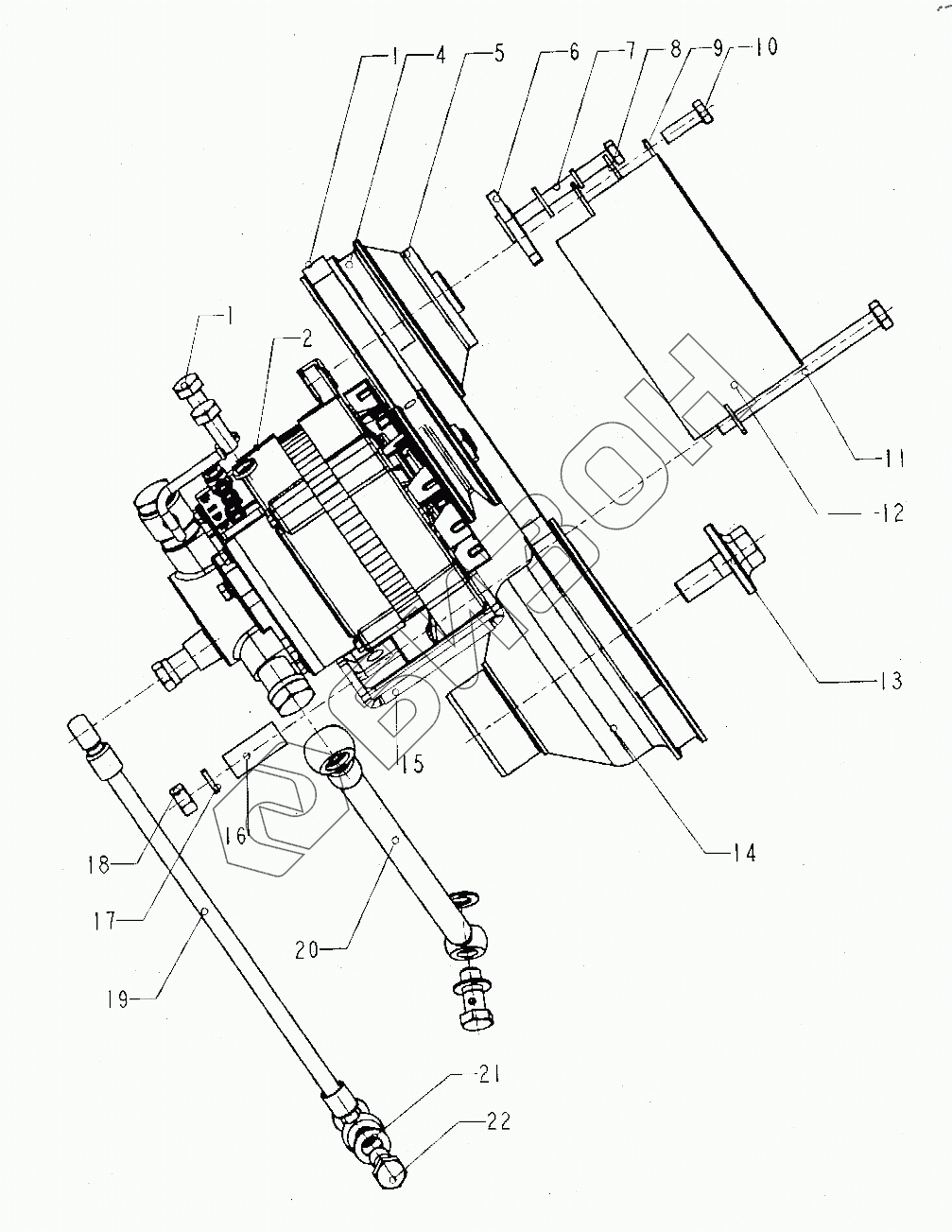

Графический каталог запасных частей к технике: XINCHAI 4D32ZT31. Generator and belt assembly
1
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783-М 10x25 | Bolt M10x25 |
Загрузка ...
|
|
| 2 | 4D27T-52000 | Charging generator |
Загрузка ...
|
|
| 3 | AV15x680Le | Fan belt AV15x680Le |
Загрузка ...
|
|
| 4 | AV15x930Le | Fan belt AV15x930Le |
Загрузка ...
|
|
| 5 | 490BT-41002-3 | Fan pulley |
Загрузка ...
|
|
| 6 | 495BT-53001-3 | Adjusting lever for generator |
Загрузка ...
|
|
| 7 | GB/T5782-M8x70 | Bolt M8x70 |
Загрузка ...
|
|
| 8 | GB/T97.1-8 | Washer 8 |
Загрузка ...
|
|
| 9 | GB93-8 | Washer 8 |
Загрузка ...
|
|
| 10 | GB/T5783-M8x25 | Bolt M8x25 |
Загрузка ...
|
|
| 11 | GB/T5782-M10x115 | Bolt М10x115 |
Загрузка ...
|
|
| 12 | 4K39T-53005-2 | Generator protective cover |
Загрузка ...
|
|
| 13 | 490B-05008 | Starting pawl |
Загрузка ...
|
|
| 14 | 490BT-05006-1 | Crankshaft V-belt |
Загрузка ...
|
|
| 15 | 490BT-53002-4 | Generator bracket |
Загрузка ...
|
|
| 16 | 490BT-53003 | Generator bracket liner pipe |
Загрузка ...
|
|
| 17 | GB93-10 | Washer 10 |
Загрузка ...
|
|
| 18 | GB/T6170-М 10 9 | Nut M10 |
Загрузка ...
|
|
| 19 | 490В-52100-2А | Vacuum pump oil inlet unit |
Загрузка ...
|
|
| 20 | 490В-52200-2А | Vacuum pump oil return unit |
Загрузка ...
|
|
| 21 | NC485BZL-19008 | Copper washer |
Загрузка ...
|
|
| 22 | NC485BZL-19002 | Fuel pipe connector screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
