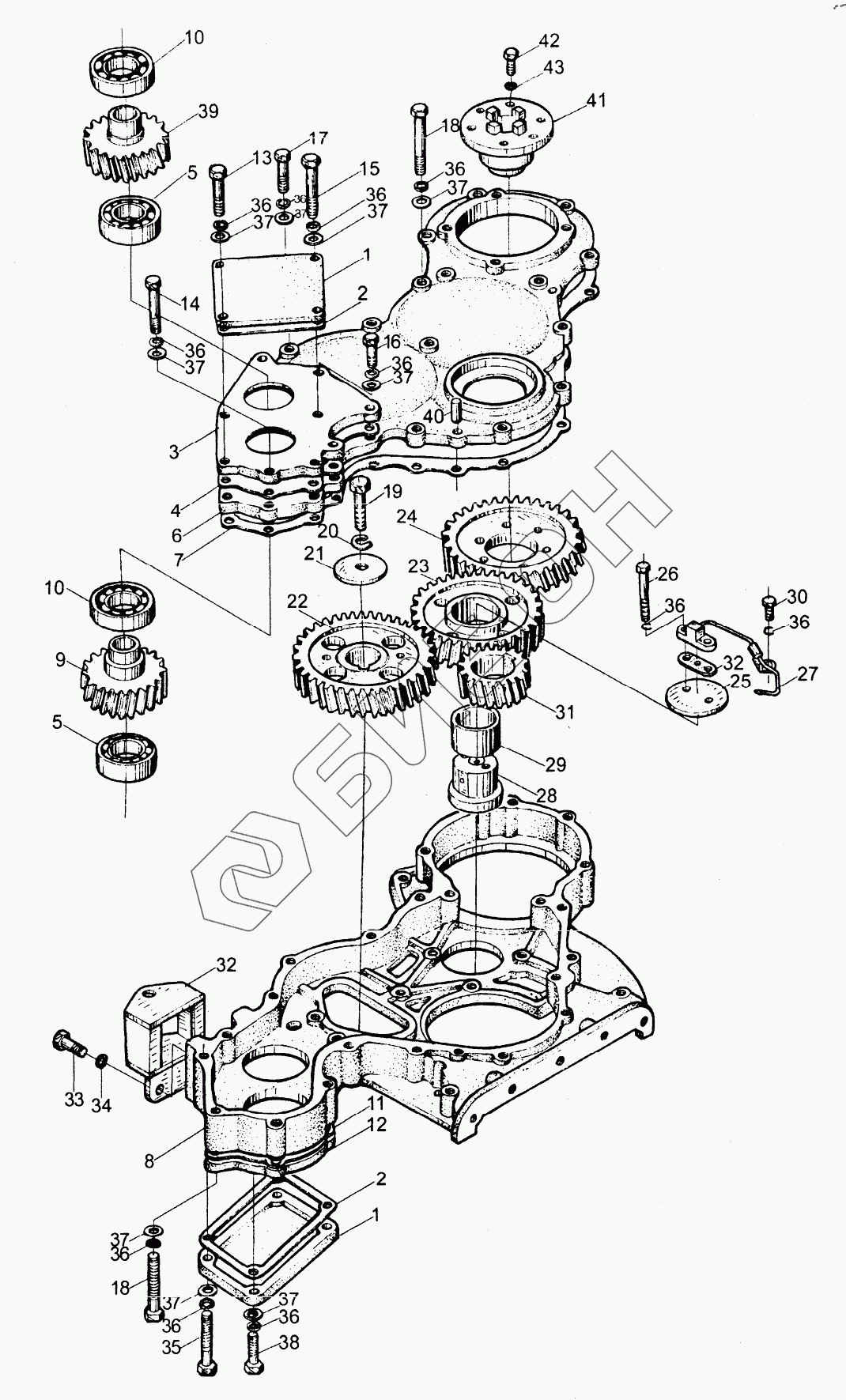

Графический каталог запасных частей к технике: XINCHAI A498BPG. 498BT Timing gear train assembly
1
1
2
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
36
36
36
36
36
36
36
36
36
37
37
37
37
37
37
37
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 490ВТ-16014 | Hydraulic pump end cap |
Загрузка ...
|
|
| 2 | 490ВТ-16013 | Hydraulic pump end cap gasket |
Загрузка ...
|
|
| 3 | 495ВТ-16016 | Front hydraulic pump gusset plate |
Загрузка ...
|
|
| 4 | 495ВТ-16017 | Front hydraulic pump gusset plate gasket |
Загрузка ...
|
|
| 5 | GB/T276-1994 | Bearing |
Загрузка ...
|
|
| 6 | 495ВТ-16001А | Timing gear cover |
Загрузка ...
|
|
| 7 | 495ВТ-16002 | Timing gear cover gasket |
Загрузка ...
|
|
| 8 | 495ВТ-16003 | Timing gear |
Загрузка ...
|
|
| 9 | 495ВТ-02011 | Front hydraulic pump gear |
Загрузка ...
|
|
| 10 | GB/T292-1994 | Подшипник |
Загрузка ...
|
|
| 11 | 495ВТ-16019 | Rear hydraulic pump gusset plate gasket |
Загрузка ...
|
|
| 12 | 495ВТ-16018 | Rear hydraulic pump gusset plate |
Загрузка ...
|
|
| 13 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 14 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 15 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 16 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 17 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 18 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 19 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 20 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 21 | 490В-02011 | Camshaft timing gear plate |
Загрузка ...
|
|
| 22 | 490ВТ-02009 | Camshaft timing gear |
Загрузка ...
|
|
| 23 | 490ВТ-02006 | Timing idler gear |
Загрузка ...
|
|
| 24 | 490В-02015 | Timing gear |
Загрузка ...
|
|
| 25 | 490В-02012 | Plate |
Загрузка ...
|
|
| 26 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 27 | 490ВТ-02100 | Fuel injection pipe welding unit |
Загрузка ...
|
|
| 28 | 490В-02004 | Timing idle gear shaft |
Загрузка ...
|
|
| 29 | 490В-02005 | Timing idle gear bush |
Загрузка ...
|
|
| 30 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 31 | 490ВТ-02007 | Crankshaft timing gear |
Загрузка ...
|
|
| 32 | 490ВТ-53002 | Bracket |
Загрузка ...
|
|
| 33 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 34 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 35 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 36 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 37 | GB/T97.1-1985 | Washer 12 |
Загрузка ...
|
|
| 38 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 39 | 495ВТ-02010 | Rear hydraulic pump gear |
Загрузка ...
|
|
| 40 | GB1192-2000 | Pin |
Загрузка ...
|
|
| 41 | 490ВТ-02015 | Bushing |
Загрузка ...
|
|
| 42 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 43 | GB/T93-1987 | Spring washer |
Загрузка ...
|
