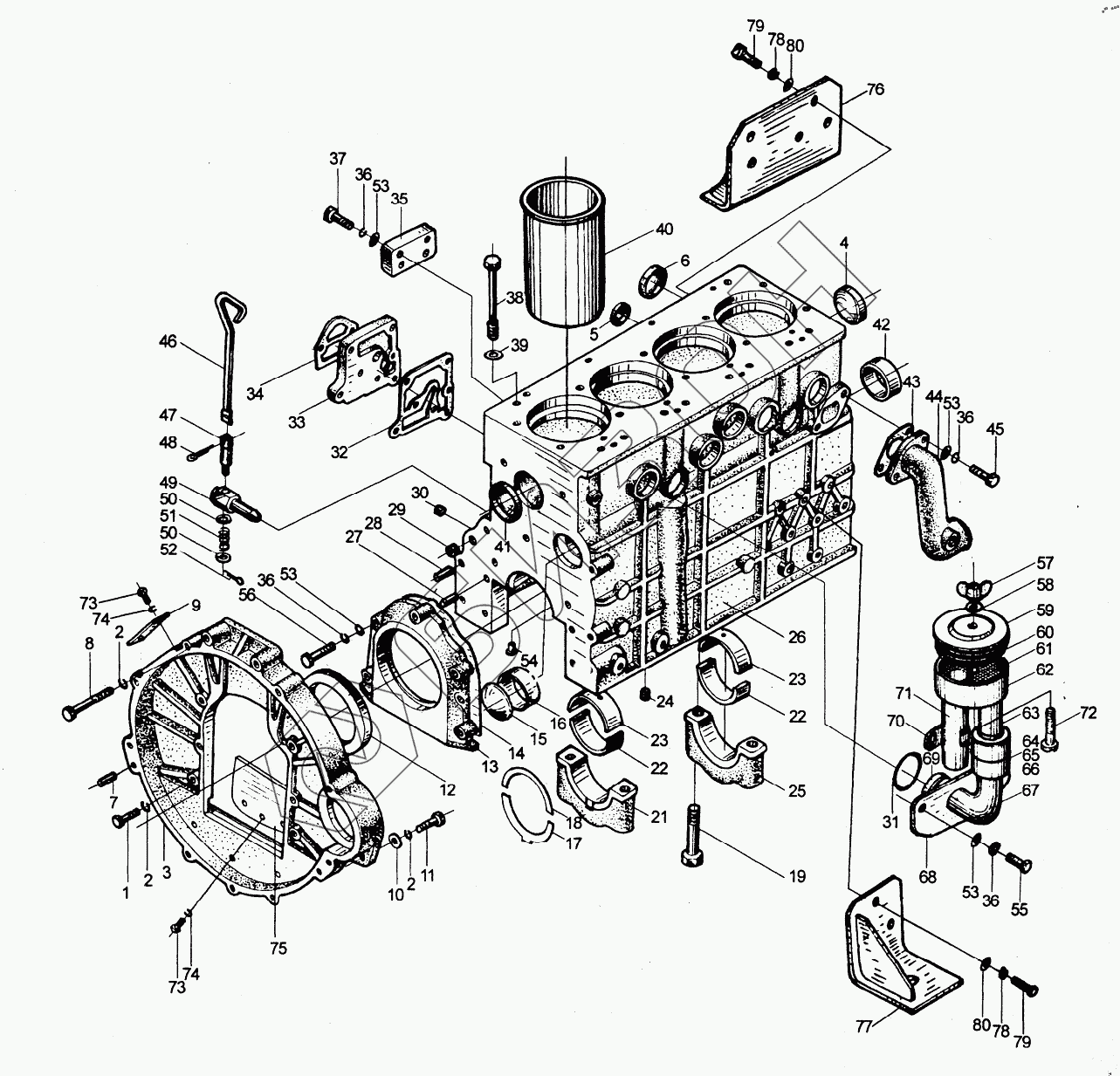

Графический каталог запасных частей к технике: XINCHAI A498BT. 498BPG Body assembly and accessory
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
53
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
74
74
75
76
77
78
78
79
79
80
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 2 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 3 | 490В-13001А | Flywheel housing |
Загрузка ...
|
|
| 4 | 495В-01047 | Bowl-shaped plug 50 |
Загрузка ...
|
|
| 5 | 490В-03017 | Plug 20 |
Загрузка ...
|
|
| 6 | 490В-01079 | Plug 40 |
Загрузка ...
|
|
| 7 | GB/T120.1-2000 | Pin A10x25 |
Загрузка ...
|
|
| 8 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 9 | 490В-13003 | Cover, inspection hole |
Загрузка ...
|
|
| 10 | GB/T97.1-1985 | Washer 12 |
Загрузка ...
|
|
| 11 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 12 | Oil seal 100x125x12 | Oil seal |
Загрузка ...
|
|
| 13 | 490В-01024А | Oil seal seat |
Загрузка ...
|
|
| 14 | 490В-01025 | Gasket |
Загрузка ...
|
|
| 15 | 490В-01009 | Plug |
Загрузка ...
|
|
| 16 | 495В-01008 | Rear camshaft bushing |
Загрузка ...
|
|
| 17 | 495В-01022А | Lower thrust bearing |
Загрузка ...
|
|
| 18 | 495В-01026А | Upper thrust bearing |
Загрузка ...
|
|
| 19 | А498В-01019А | Main bearing bolt |
Загрузка ...
|
|
| 21 | А498В-01023 | Rear bearing cap |
Загрузка ...
|
|
| 22 | 495В-01033А | Main bearing, lower half |
Загрузка ...
|
|
| 23 | 495В-01034А | Main bearing, upper half |
Загрузка ...
|
|
| 24 | 490В-01027 | Plug |
Загрузка ...
|
|
| 25 | А498В-01032 | Main bearing cover |
Загрузка ...
|
|
| 26 | А498В-01001 | Cylinder block |
Загрузка ...
|
|
| 27 | GB/T119.2-2000 | Pin B8x20 |
Загрузка ...
|
|
| 28 | GB/T119.2-2000 | Pin B10x25 |
Загрузка ...
|
|
| 29 | 490В-01080 | Bowl-shaped plug 15 |
Загрузка ...
|
|
| 30 | 490В-01029 | Plug R1/8 |
Загрузка ...
|
|
| 31 | 490В-34009 | O-ring |
Загрузка ...
|
|
| 32 | 490В.-01071 | Oil filter gasket |
Загрузка ...
|
|
| 33 | 490В-01072 | Oil filter back plate |
Загрузка ...
|
|
| 34 | 490В-01073 | Gasket |
Загрузка ...
|
|
| 35 | 490В-01076В | Fuel filter back plate |
Загрузка ...
|
|
| 36 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 37 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 38 | 490В-01002 | Bolt |
Загрузка ...
|
|
| 38 | 490В-01003 | Bolt |
Загрузка ...
|
|
| 39 | 490В-01044 | Washer for cylinder head bolt |
Загрузка ...
|
|
| 40 | А498В-01005 | Cylinder liner |
Загрузка ...
|
|
| 41 | 495В-01050 | Plug 60 |
Загрузка ...
|
|
| 42 | 495В-01007 | Camshaft bushing |
Загрузка ...
|
|
| 43 | 490В-01012 | Gasket |
Загрузка ...
|
|
| 44 | 490В-01011-8 | Water pipe |
Загрузка ...
|
|
| 45 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 46 | 490В-01101 | Drain cock handle |
Загрузка ...
|
|
| 47 | 490В-01103 | Drain cock core |
Загрузка ...
|
|
| 48 | GB/T91-2000 | Pin 1x12 |
Загрузка ...
|
|
| 49 | 495В-01102 | Valve body |
Загрузка ...
|
|
| 50 | GB/T848-1985 | Washer |
Загрузка ...
|
|
| 51 | 490В-01104 | Spring |
Загрузка ...
|
|
| 52 | GB/T91-2000 | Pin 1x12 |
Загрузка ...
|
|
| 53 | GB/T97.1-1985 | Washer 12 |
Загрузка ...
|
|
| 54 | 495В-01015 | Oil injector |
Загрузка ...
|
|
| 55 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 56 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 57 | GB/T62-1988 | Гайка |
Загрузка ...
|
|
| 58 | GB/T97.1-1985 | Washer 12 |
Загрузка ...
|
|
| 59 | 490В-34005 | Upper cover, air intake device |
Загрузка ...
|
|
| 60 | 490В-34008 | Seal ring |
Загрузка ...
|
|
| 61 | Filter(I) | Filter (I) |
Загрузка ...
|
|
| 62 | 490В-34006 | Lower parts of breath adapter |
Загрузка ...
|
|
| 63 | 490В-34013 | Air vent (II) |
Загрузка ...
|
|
| 64 | 490В-34010 | Transition pipe |
Загрузка ...
|
|
| 65 | 490В-34011 | Strut |
Загрузка ...
|
|
| 66 | Filter(II) | Filter (II) |
Загрузка ...
|
|
| 67 | 490В-34012 | Air vent (III) |
Загрузка ...
|
|
| 68 | 495В-34003 | Plate |
Загрузка ...
|
|
| 69 | 495В-34004 | Inlet drivepipe |
Загрузка ...
|
|
| 70 | 490В-34002А | Fixed plate |
Загрузка ...
|
|
| 71 | 495В-34007 | Air vent (I) |
Загрузка ...
|
|
| 72 | GB/T67-2000 | Screw |
Загрузка ...
|
|
| 73 | GB/T67-2000 | Screw |
Загрузка ...
|
|
| 74 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 75 | 490В-13002 | Plate |
Загрузка ...
|
|
| 76 | 495BPG-15200 | Engine front bracket |
Загрузка ...
|
|
| 77 | 495BPG-15100 | Engine front bracket |
Загрузка ...
|
|
| 78 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 79 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 80 | GB/T97.1-1985 | Washer 12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
