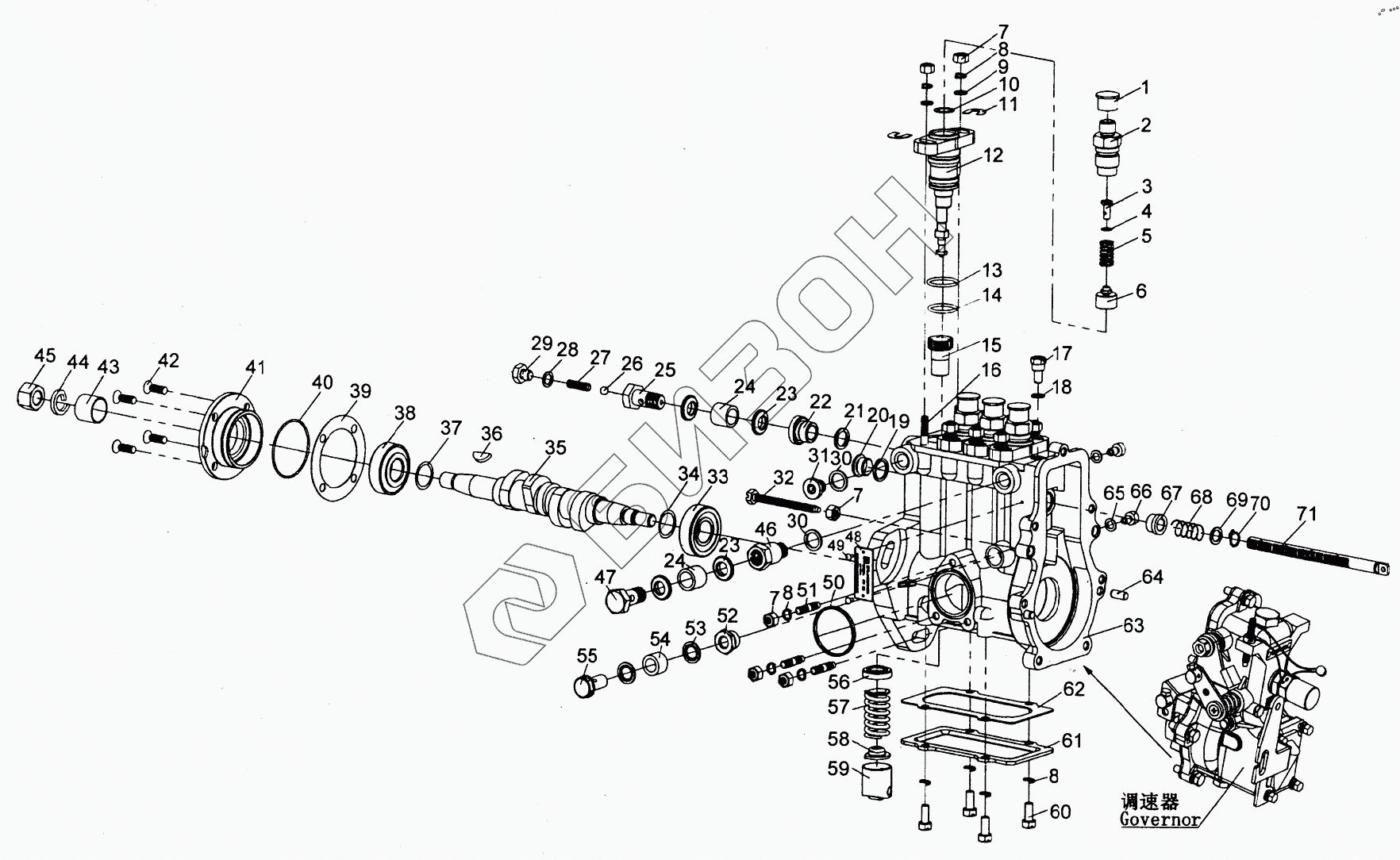

Графический каталог запасных частей к технике: XINCHAI A498BT. Fuel pump assembly
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | B1-2 | Protection cap |
Загрузка ...
|
|
| 2 | B4QA003.2-01 | Delivery valve holder |
Загрузка ...
|
|
| 3 | B4QA003.2-02 | Spindle |
Загрузка ...
|
|
| 4 | B4Q001.2-03 | Washer for delivery valve |
Загрузка ...
|
|
| 5 | B4Q001.2-04 | Delivery valve spring |
Загрузка ...
|
|
| 6 | F21.0 | Delivery valve |
Загрузка ...
|
|
| 7 | GB6170-1986 | Screw M6 |
Загрузка ...
|
|
| 8 | GB93-1987 | Washer 6 |
Загрузка ...
|
|
| 9 | B4Q001-04 | Washer |
Загрузка ...
|
|
| 10 | B4QA003.2-03 | Washer for delivery valve |
Загрузка ...
|
|
| 11 | B4Q001-02 | Adjustble washer |
Загрузка ...
|
|
| 12 | X119A.0 | P/Element |
Загрузка ...
|
|
| 13 | B4Q001.2-08 | Seal-П |
Загрузка ...
|
|
| 14 | B4Q001.2-10 | Seal-IV |
Загрузка ...
|
|
| 15 | B4QA003-01 | Adjustble gear |
Загрузка ...
|
|
| 16 | B4Q001.1-04 | Binder bolt |
Загрузка ...
|
|
| 17 | B4Q001-20 | Banjo bolt |
Загрузка ...
|
|
| 18 | B4Q001-25 | Washer |
Загрузка ...
|
|
| 19 | B4Q001-16 | Throtde lever case |
Загрузка ...
|
|
| 20 | B4Q001-17 | Washer |
Загрузка ...
|
|
| 21 | B4QA003.1-02 | Washer |
Загрузка ...
|
|
| 22 | B4QA003.1-01 | Fuel inlet connection |
Загрузка ...
|
|
| 23 | B4Q001-18 | Washer |
Загрузка ...
|
|
| 24 | B4Q001-19 | Protection washer |
Загрузка ...
|
|
| 25 | B4Q001.6-04 | Fule back connection screw |
Загрузка ...
|
|
| 26 | GB308-1977 | Steel ball 6G40b |
Загрузка ...
|
|
| 27 | B4Q001.6-03 | Spring |
Загрузка ...
|
|
| 28 | B4Q001.6-02 | Washer |
Загрузка ...
|
|
| 29 | B4Q001.6-01 | Screw |
Загрузка ...
|
|
| 30 | B4Q001.1-02 | Washer |
Загрузка ...
|
|
| 31 | B4Q001.1-03 | Fuel pipe plug |
Загрузка ...
|
|
| 32 | B4Q001-23 | Fixing pin |
Загрузка ...
|
|
| 33 | GB297-1994 | Roller bearing 30203 |
Загрузка ...
|
|
| 34 | B4Q001.4-01 | Camshaft adjustble washer |
Загрузка ...
|
|
| 35 | B4QA001.4-02 | Camshaft |
Загрузка ...
|
|
| 36 | GB1099-1979 | Shaft 4x6.5x16 |
Загрузка ...
|
|
| 37 | B4QA001.4-01 | Camplate |
Загрузка ...
|
|
| 38 | GB297-1994 | Roller bearing 30203 |
Загрузка ...
|
|
| 39 | B4QA001-04 | Bearing adjustble washer |
Загрузка ...
|
|
| 40 | B4QA001.5-01 | Seal |
Загрузка ...
|
|
| 41 | B4QA001.5-02 | Bearing cap |
Загрузка ...
|
|
| 42 | GB819-85 | Screw M6x14 |
Загрузка ...
|
|
| 43 | B4QA001-05 | Protection case |
Загрузка ...
|
|
| 44 | GB93-1987 | Washer 6 |
Загрузка ...
|
|
| 45 | GB6171-1986 | Screw M14x1.5 |
Загрузка ...
|
|
| 46 | B4Q001.1-01 | Fuel inlet and back connection |
Загрузка ...
|
|
| 47 | В2-2 | Fuel inlet adaptor |
Загрузка ...
|
|
| 48 | X4BQA85Y022H | Label |
Загрузка ...
|
|
| 49 | GB827-1986 | Label rivet 2x5 |
Загрузка ...
|
|
| 50 | B4Q001-01 | Feed pump seal |
Загрузка ...
|
|
| 51 | B4Q001.1-06 | Binder bolt |
Загрузка ...
|
|
| 52 | B4Q023.1-02 | Connection |
Загрузка ...
|
|
| 53 | B4Q023-02 | Washer |
Загрузка ...
|
|
| 54 | B4Q023-04 | Protection washer |
Загрузка ...
|
|
| 55 | B4Q023-03 | Fuel inlet and back screw |
Загрузка ...
|
|
| 56 | B4Q001-07 | Pump element spring |
Загрузка ...
|
|
| 57 | B4QA001-02 | Pump element spring |
Загрузка ...
|
|
| 58 | B4Q001-09 | Pump element spring |
Загрузка ...
|
|
| 59 | B4QA001.3-01 | Tappet assy |
Загрузка ...
|
|
| 60 | GB29.1-1988 | Screw M6x14 |
Загрузка ...
|
|
| 61 | B4Q001-13 | Plate |
Загрузка ...
|
|
| 62 | B4Q001-12 | Plate seal |
Загрузка ...
|
|
| 63 | B4QA003.1-03 | Pump housing |
Загрузка ...
|
|
| 64 | GB119-1986 | Pin D5x12 |
Загрузка ...
|
|
| 65 | B4Q001-11 | Washer |
Загрузка ...
|
|
| 66 | B4Q001-10 | Fixing screw |
Загрузка ...
|
|
| 67 | B4Q001.1-07 | Throttle case |
Загрузка ...
|
|
| 68 | B4Q001-21 | Spring |
Загрузка ...
|
|
| 69 | B4Q001-22 | Ring |
Загрузка ...
|
|
| 70 | GB894.1-1986 | Ring 9 |
Загрузка ...
|
|
| 71 | B4Q001-06 | Throtde lever |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
