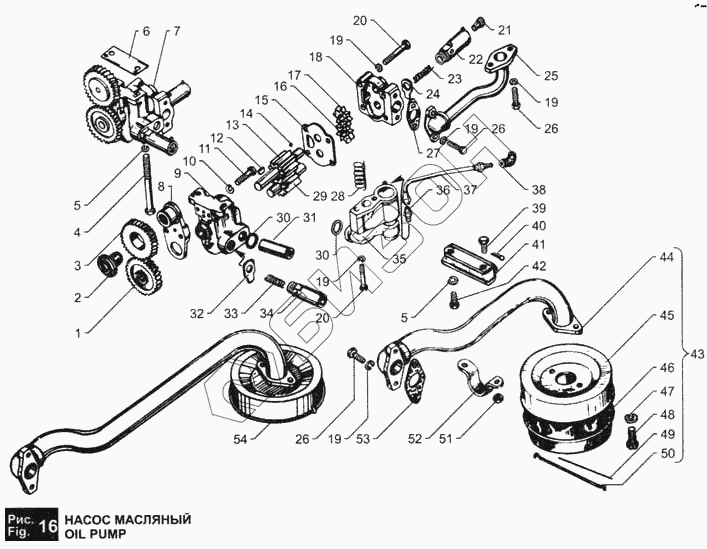

Графический каталог запасных частей к технике: ЯМЗ-236 М2 и 238 М2. Насос масляный
1
2
3
4
5
5
6
7
8
9
10
11
13
14
15
16
17
18
19
19
19
19
19
20
20
21
22
23
24
25
26
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1011363-Б2 | 236-1011363-Б2 | Клапан предохранительный в сборе |
Загрузка ...
|
|
| 236-1011034 | 236-1011034 | Втулка |
Загрузка ...
|
|
| 236-1011040-Б | 236-1011040-Б | Шестерня ведущая нагнетающей секции в сборе |
Загрузка ...
|
|
| 238-1011400-Г | 238-1011400-Г | Труба всасывающая с фланцами |
Загрузка ...
|
|
| 1 | 236-1011230-А | Шестерня ведомая |
Загрузка ...
|
|
| 2 | 236-1011205 | Фланец упорный с пробкой в сборе |
Загрузка ...
|
|
| 3 | 236-1011202-А | Шестерня промежуточная привода |
Загрузка ...
|
|
| 4 | 310254-П2 | Болт |
Загрузка ...
|
|
| 5 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 6 | 236-1011380 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | 236-1011014-В3 | Насос масляный в сборе |
Загрузка ...
|
|
| 8 | 236-1011208-В | Ось промежуточной шестерни |
Загрузка ...
|
|
| 9 | 236-1011018-Г | Корпус нагнетающей секции |
Загрузка ...
|
|
| 10 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 11 | 310156-П2 | Болт |
Загрузка ...
|
|
| 13 | 236-1011045-Б | Шестерня ведущая нагнетающей секции |
Загрузка ...
|
|
| 14 | 4691183460 | Шарик Б4-100 |
Загрузка ...
|
|
| 15 | 236-1011049 | Проставка |
Загрузка ...
|
|
| 16 | 236-1011114 | Шестерня ведомая радиаторной секции |
Загрузка ...
|
|
| 17 | 236-1011100 | Шестерня ведущая радиаторной секции |
Загрузка ...
|
|
| 18 | 236-1011019-В | Корпус радиаторной секции |
Загрузка ...
|
|
| 19 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 20 | 200270-П2 | Болт М8х55 |
Загрузка ...
|
|
| 21 | 236-1011364-Б | Плунжер |
Загрузка ...
|
|
| 22 | 236-1011365-В | Корпус предохранительного клапана |
Загрузка ...
|
|
| 23 | 236-1011368-В | Пружина предохранительного клапана |
Загрузка ...
|
|
| 24 | 312559-П2 | Шайба замковая |
Загрузка ...
|
|
| 25 | 236-1011420-В | Трубка радиаторной секции отводящая |
Загрузка ...
|
|
| 26 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 27 | 236-1011358-А | Прокладка фланца |
Загрузка ...
|
|
| 28 | 240-1011057 | Пружина клапана дифференциального |
Загрузка ...
|
|
| 29 | 236-1011030-Б | Шестерня ведомая нагнетающей секции в сборе |
Загрузка ...
|
|
| 30 | 240-1005586 | Кольцо уплотнительное |
Загрузка ...
|
|
| 31 | 236-1011352-В | Трубка нагнетающей секции отводящая |
Загрузка ...
|
|
| 32 | 312571-П2 | Шайба замковая |
Загрузка ...
|
|
| 33 | 236-1011058-Б | Пружина клапана |
Загрузка ...
|
|
| 34 | 236-1011048-Б | Клапан нагнетающей секции редукционный в сборе |
Загрузка ...
|
|
| 35 | 236-1011056-А | Клапан дифференциальный в сборе |
Загрузка ...
|
|
| 36 | 314612-П29 | Штуцер |
Загрузка ...
|
|
| 37 | 236-1011098-Б3 | Трубка дифференциального клапана подводящая |
Загрузка ...
|
|
| 38 | 314537-П | Угольник |
Загрузка ...
|
|
| 39 | 310248-П2 | Болт М8х1-6gх18 |
Загрузка ...
|
|
| 40 | 258013-П29 | Шплинт |
Загрузка ...
|
|
| 41 | 236-1011320 | Кронштейн крепления всасывающей трубы |
Загрузка ...
|
|
| 42 | 201495-П2 | Болт |
Загрузка ...
|
|
| 43 | 236-1011398-В | Труба всасывающая с заборником в сборе |
Загрузка ...
|
|
| 44 | 236-1011400-Г | Труба всасывающая с фланцами |
Загрузка ...
|
|
| 45 | 204Б-1011300 | Чашка заборника |
Загрузка ...
|
|
| 46 | 204А-1011310-В | Сетка заборника в сборе |
Загрузка ...
|
|
| 47 | 252005-П2 | Шайба 8 |
Загрузка ...
|
|
| 48 | 206513-П2 | Болт М8х1х12 |
Загрузка ...
|
|
| 49 | 258254-П29 | Шплинт-проволока |
Загрузка ...
|
|
| 50 | 204А-1011318-Б | Крючок крепления сетки |
Загрузка ...
|
|
| 51 | 250975-П2 | Гайка |
Загрузка ...
|
|
| 52 | 236-1011322 | Скоба |
Загрузка ...
|
|
| 53 | 236-1011296 | Прокладка переднего фланца |
Загрузка ...
|
|
| 54 | 238-1011398-В | Труба всасывающая с заборником в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
