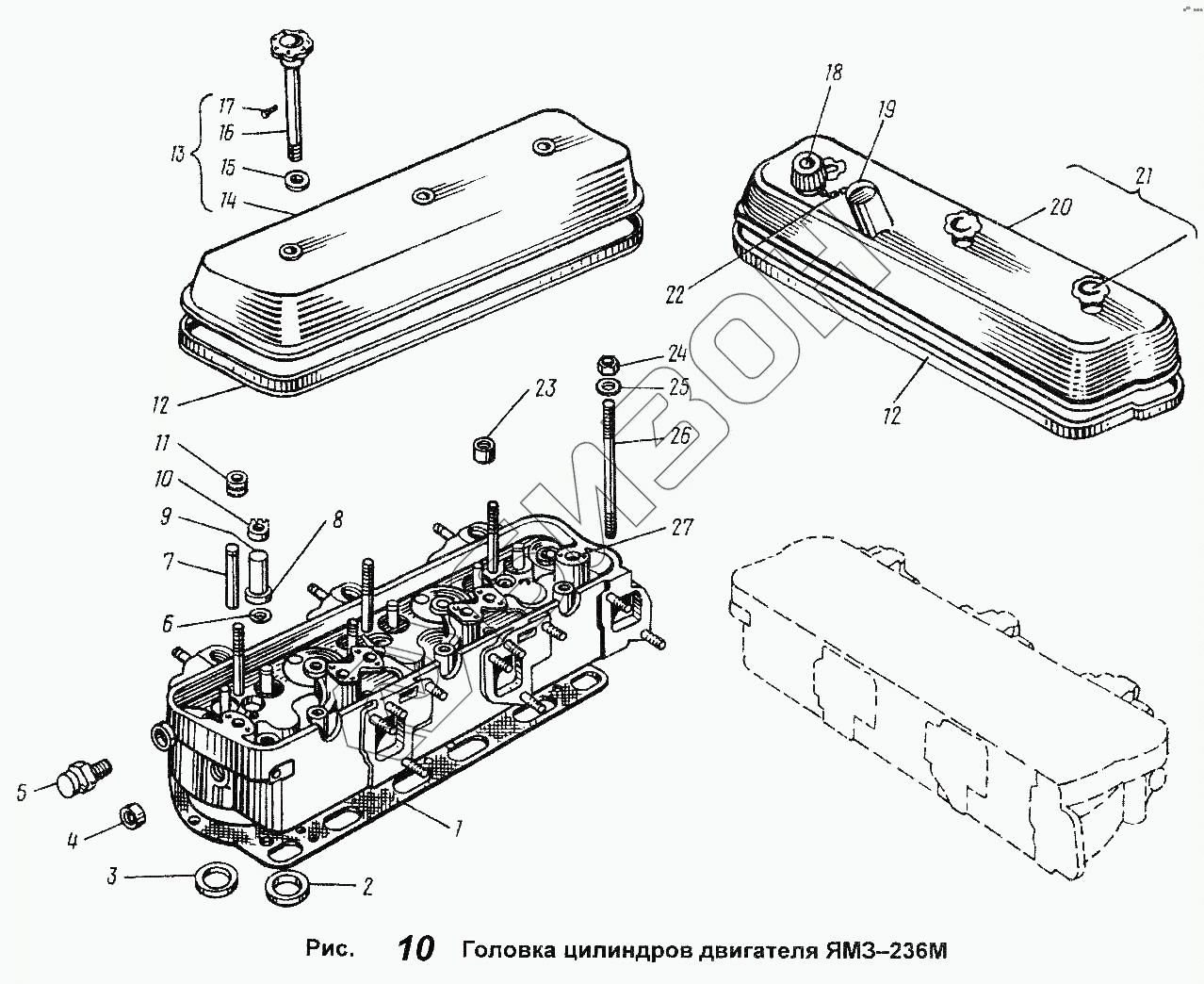

Графический каталог запасных частей к технике: ЯМЗ-236 М. Головка цилиндров двигателя ЯМЗ-236М
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1003210-В3 | Прокладка |
Загрузка ...
|
|
| 2 | 236-1003108-Б | Седло впускного клапана |
Загрузка ...
|
|
| 3 | 236-1003110-В3 | Седло выпускного клапана |
Загрузка ...
|
|
| 4 | 313934-П | Заглушка |
Загрузка ...
|
|
| 5 | 236-1003330 | Рым-болт |
Загрузка ...
|
|
| 6 | 312472-П | Шайба |
Загрузка ...
|
|
| 7 | 236-1007032-Б | Втулка клапана направляющая |
Загрузка ...
|
|
| 8 | 236-1003114-В3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 236-1003112-В | Стакан форсунки |
Загрузка ...
|
|
| 10 | 236-1003113 | Гайка крепления стакана форсунки |
Загрузка ...
|
|
| 11 | 236-1007262 | Манжета уплотнительная впускного клапана в сборе |
Загрузка ...
|
|
| 12 | 236-1003270 | Прокладка крышки |
Загрузка ...
|
|
| 13 | 236-1003244 | Крышка головки с винтами |
Загрузка ...
|
|
| 14 | 236-1003260-Б | Крышка головки цилиндров в сборе |
Загрузка ...
|
|
| 15 | 204А-1003278 | Прокладка |
Загрузка ...
|
|
| 16 | 201-1003272-А2 | Винт |
Загрузка ...
|
|
| 17 | 258039-П29 | Шплинт |
Загрузка ...
|
|
| 18 | 201-1114060-А | Крышка головки маслозаливного патрубка в сборе |
Загрузка ...
|
|
| 19 | 201-1114064-А | Цепочка крышки |
Загрузка ...
|
|
| 20 | 236-1003261-Б | Крышка головки с маслозаливным патрубком |
Загрузка ...
|
|
| 21 | 236-1003245 | Крышка головки с маслозаливным патрубком |
Загрузка ...
|
|
| 22 | 201-1114065-А2 | Прокладка крышки маслоналивного патрубка |
Загрузка ...
|
|
| 23 | 313992-П | Заглушка |
Загрузка ...
|
|
| 24 | 311423-П5 | Гайка |
Загрузка ...
|
|
| 25 | 312399-П2 | Шайба |
Загрузка ...
|
|
| 26 | 236-1003016-Б | Шпилька крепления головки цилиндров |
Загрузка ...
|
|
| 27 | 236-1003013-Е | Головка цилиндров |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
