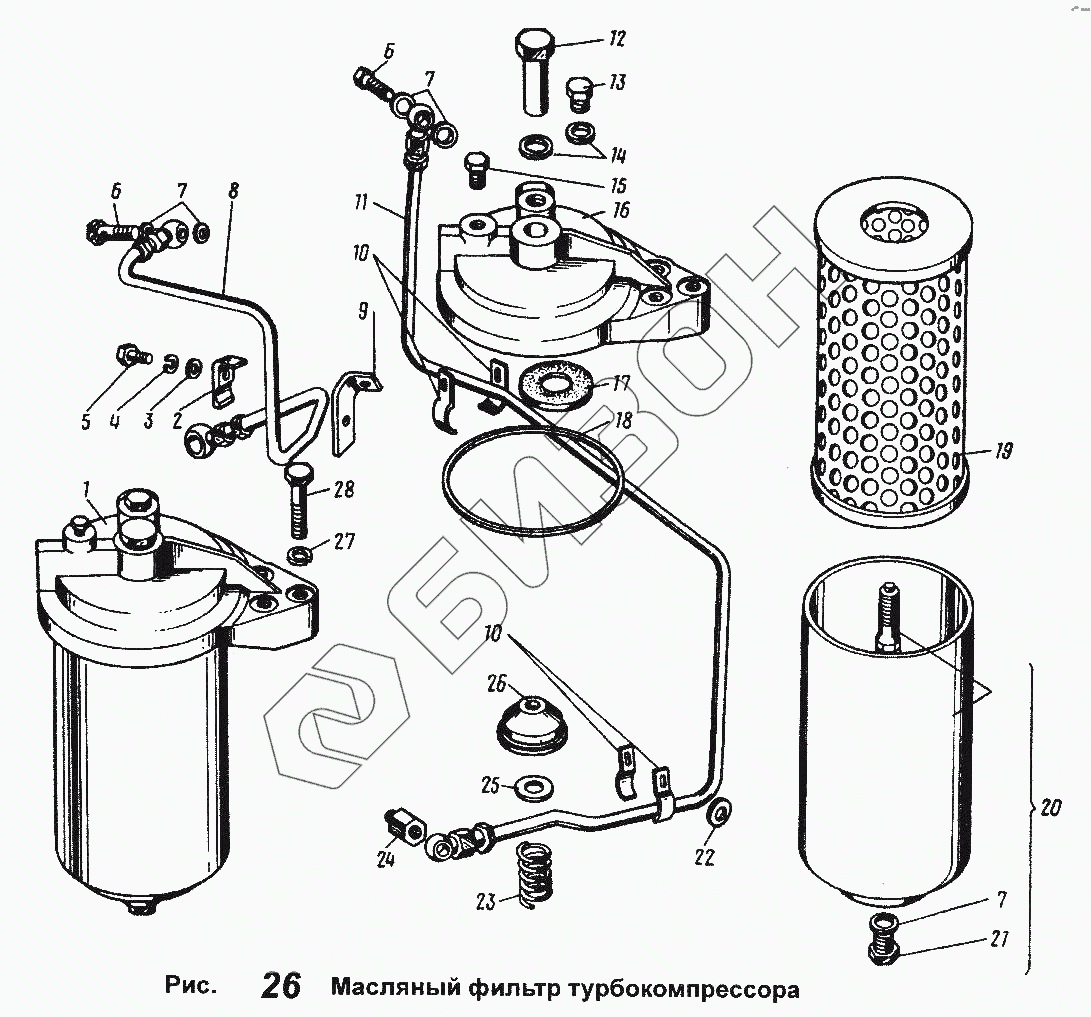

Графический каталог запасных частей к технике: ЯМЗ-236 М. Масляный фильтр турбокомпрессора
1
2
3
4
5
6
6
7
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 238НБ-1017010-А4 | Фильтр тонкой очистки масла |
Загрузка ...
|
|
| 2 | 238НБ-1017144 | Колодка |
Загрузка ...
|
|
| 3 | 252004-П29 | Шайба |
Загрузка ...
|
|
| 4 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 5 | 201422-П29 | Болт М6х25 |
Загрузка ...
|
|
| 6 | 310096-П2 | Болт специальный М14х1,5х30 |
Загрузка ...
|
|
| 7 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 8 | 238НБ-1017146-П34 | Трубка подвода масла к турбокомпрессору |
Загрузка ...
|
|
| 9 | 238НБ-1017143 | Кронштейн |
Загрузка ...
|
|
| 10 | 238Н-1017152 | Скоба крепления трубки |
Загрузка ...
|
|
| 11 | 238НБ-1017140-Б2 | Трубка подвода масла к фильтру |
Загрузка ...
|
|
| 12 | 238НБ-1017110-Б | Болт крышки |
Загрузка ...
|
|
| 13 | 201-1117124 | Пробка |
Загрузка ...
|
|
| 14 | 201-1015624 | Прокладка |
Загрузка ...
|
|
| 15 | 316121-П29 | Пробка К 1/4" |
Загрузка ...
|
|
| 16 | 238НБ-1017108-Г | Крышка фильтра |
Загрузка ...
|
|
| 17 | 240-1017122-А | Прокладка фильтрующего элемента |
Загрузка ...
|
|
| 18 | 201-1012083 | Прокладка колпака фильтра |
Загрузка ...
|
|
| 19 | 240-1017040-А3 | Элемент фильтрующий |
Загрузка ...
|
|
| 20 | 238НБ-1017048-А | Колпак фильтра а сборе |
Загрузка ...
|
|
| 21 | 316154-П29 | Пробка |
Загрузка ...
|
|
| 22 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 23 | 240-1017048-Б | Пружина фильтра |
Загрузка ...
|
|
| 24 | 314681-П29 | Штуцер |
Загрузка ...
|
|
| 25 | 312607-П2 | Шайба |
Загрузка ...
|
|
| 26 | 238НБ-1017045-Б2 | Чашка фильтра уплотнительная |
Загрузка ...
|
|
| 27 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 28 | 201505-П29 | Болт М10х45 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
