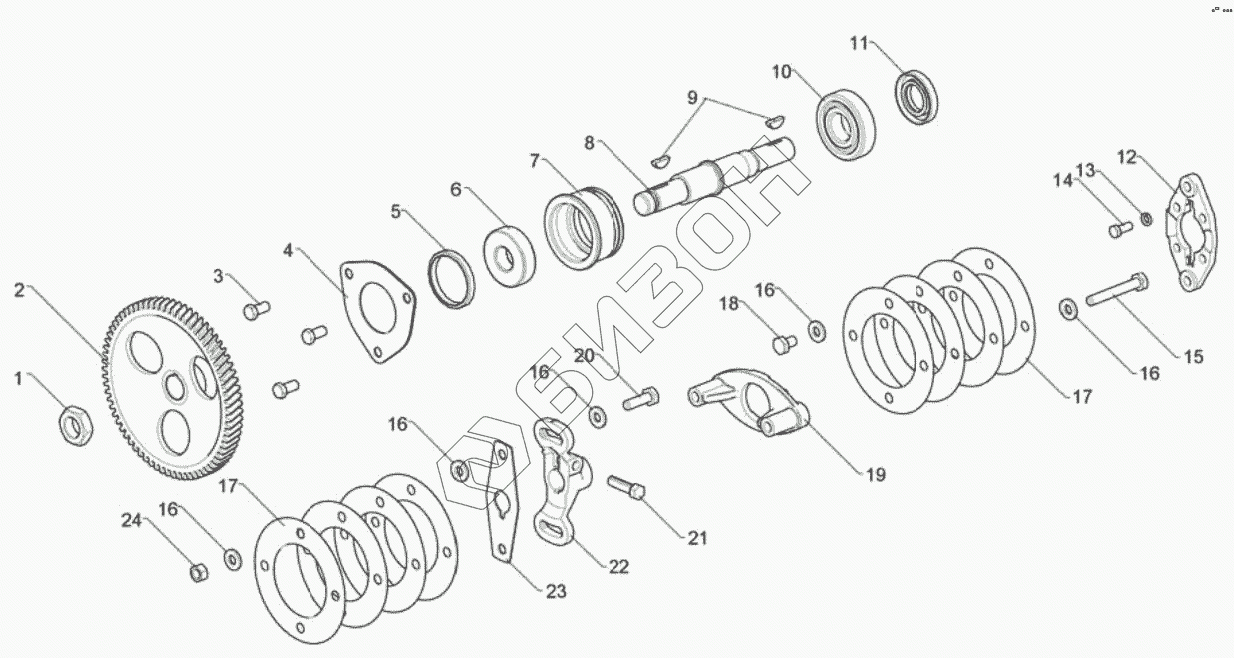

Графический каталог запасных частей к технике: ЯМЗ-236М2. Привод топливного насоса высокого давления
/22.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
16
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 250661-П2 | Гайка |
Загрузка ...
|
|
| 2 | 236-1029122-А | Шестерня ведомая |
Загрузка ...
|
|
| 3 | 4593486557 | Болт |
Загрузка ...
|
|
| 4 | 236-1029123 | Фланец упорный |
Загрузка ...
|
|
| 5 | 236-1029034 | Кольцо упорное |
Загрузка ...
|
|
| 6 | 4612133873 | Подшипник 305К |
Загрузка ...
|
|
| 7 | 236-1029172 | Корпус подшипника |
Загрузка ...
|
|
| 8 | 236-1029154-В | Вал |
Загрузка ...
|
|
| 9 | 4598246266 | Шпонка |
Загрузка ...
|
|
| 10 | 4612134023 | Подшипник 306А |
Загрузка ...
|
|
| 11 | 236-1029240-Б2 | Манжета с пружиной |
Загрузка ...
|
|
| 11 | 8.9430 | Манжета с пружиной |
Загрузка ...
|
|
| 12 | 236-1029286-Б2 | Полумуфта ведомая |
Загрузка ...
|
|
| 13 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 14 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 15 | 4593481571 | Болт |
Загрузка ...
|
|
| 16 | 312647-П2 | Шайба |
Загрузка ...
|
|
| 17 | 236-1029274 | Пластина |
Загрузка ...
|
|
| 18 | 310111-П29 | Болт |
Загрузка ...
|
|
| 19 | 236-1029268-Г | Полумуфта ведущая |
Загрузка ...
|
|
| 20 | 310103-П29 | Болт М10х35 |
Загрузка ...
|
|
| 21 | 240-1029284-В | Болт фланца полумуфты М10х36 |
Загрузка ...
|
|
| 22 | 236-1029264-Г | Фланец полумуфты |
Загрузка ...
|
|
| 23 | 236-1029265 | Пластина центрирующая |
Загрузка ...
|
|
| 24 | 4595561057 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
