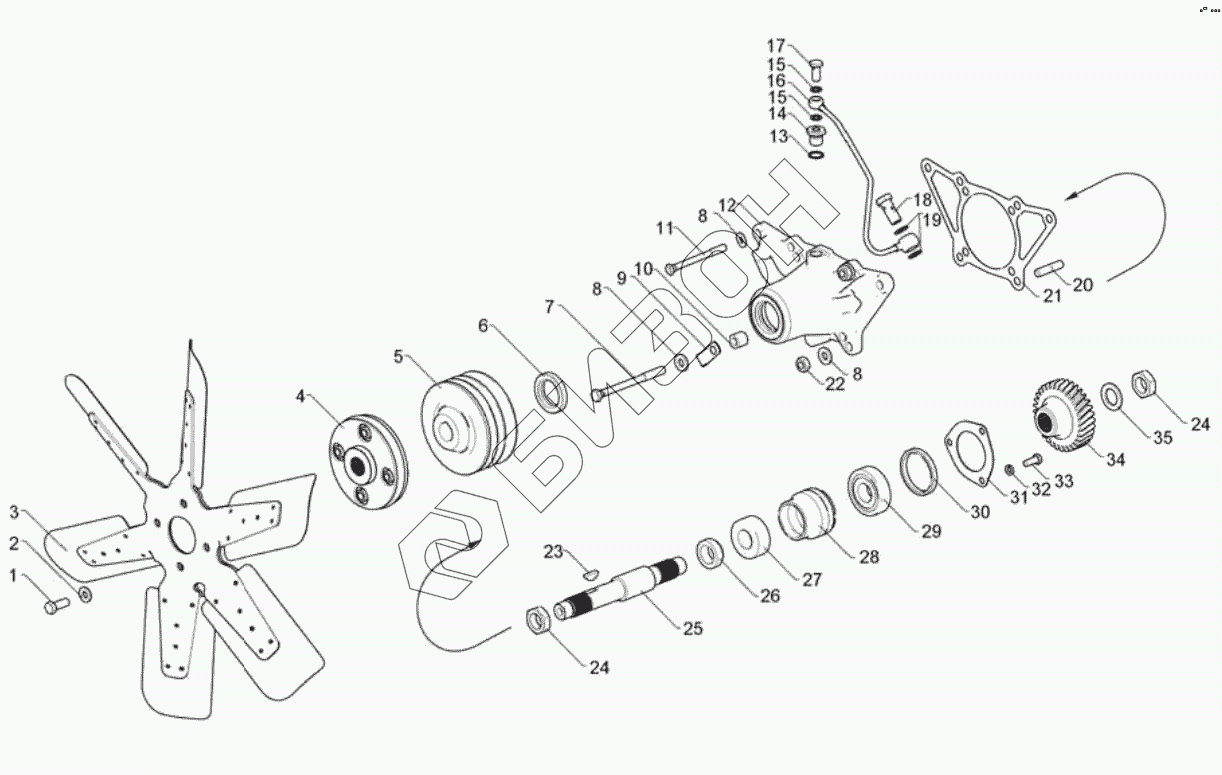

Графический каталог запасных частей к технике: ЯМЗ-236М2. Привод вентилятора
/38.gif)
1
2
3
4
5
6
6
7
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236НЕ-1308011-И | 236НЕ-1308011-И | Привод вентилятора |
Загрузка ...
|
|
| 1 | 4593481559 | Болт |
Загрузка ...
|
|
| 2 | 312695-П2 | Шайба |
Загрузка ...
|
|
| 3 | 236-1308012-А4 | Крыльчатка вентилятора |
Загрузка ...
|
|
| 4 | 236-1308090-В2 | Муфта упругая в сборе |
Загрузка ...
|
|
| 5 | 236-1308025-В2 | Шкив привода вентилятора |
Загрузка ...
|
|
| 6 | 210-1701230-А | Манжета |
Загрузка ...
|
|
| 6 | 8.9432 | Манжета с пружиной |
Загрузка ...
|
|
| 7 | 310254-П2 | Болт |
Загрузка ...
|
|
| 8 | 312647-П2 | Шайба |
Загрузка ...
|
|
| 9 | 315454-П29 | Кляммер |
Загрузка ...
|
|
| 10 | 240Н-1008510 | Втулка |
Загрузка ...
|
|
| 11 | 200328Т129 | Болт |
Загрузка ...
|
|
| 12 | 236НЕ-1308102-Б2 | Корпус привода |
Загрузка ...
|
|
| 13 | 312367-П | Шайба |
Загрузка ...
|
|
| 14 | 316603-П29 | Ввертыш |
Загрузка ...
|
|
| 15 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 16 | 236НЕ-1308754-А | Трубка подводящая в сборе |
Загрузка ...
|
|
| 17 | 310122-П29 | Болт М10х1х22 |
Загрузка ...
|
|
| 18 | 310096-П29 | Болт |
Загрузка ...
|
|
| 19 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 20 | 310423-П29 | Шпилька |
Загрузка ...
|
|
| 20 | 216259 | Шпилька |
Загрузка ...
|
|
| 21 | 236-1308108-Б | Прокладка |
Загрузка ...
|
|
| 22 | 250513-П2 | Гайка |
Загрузка ...
|
|
| 23 | 4598246266 | Шпонка |
Загрузка ...
|
|
| 24 | 311401-П29 | Гайка |
Загрузка ...
|
|
| 25 | 236НЕ-1308050-Д | Вал привода вентилятора |
Загрузка ...
|
|
| 26 | 236-1308055-Б2 | Втулка манжеты |
Загрузка ...
|
|
| 27 | 8.8402 | Подшипник 3553205 |
Загрузка ...
|
|
| 28 | 236НЕ-1308514-А2 | Втулка |
Загрузка ...
|
|
| 29 | 8.8624 | Подшипник 6-42305АЕ1УШ1 |
Загрузка ...
|
|
| 29 | 8.8984 | Подшипник |
Загрузка ...
|
|
| 30 | 236-1029034 | Кольцо упорное |
Загрузка ...
|
|
| 31 | 236-1308107-А | Фланец упорный |
Загрузка ...
|
|
| 32 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 33 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 34 | 236-1308104-В | Шестерня |
Загрузка ...
|
|
| 35 | 312490-П2 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
