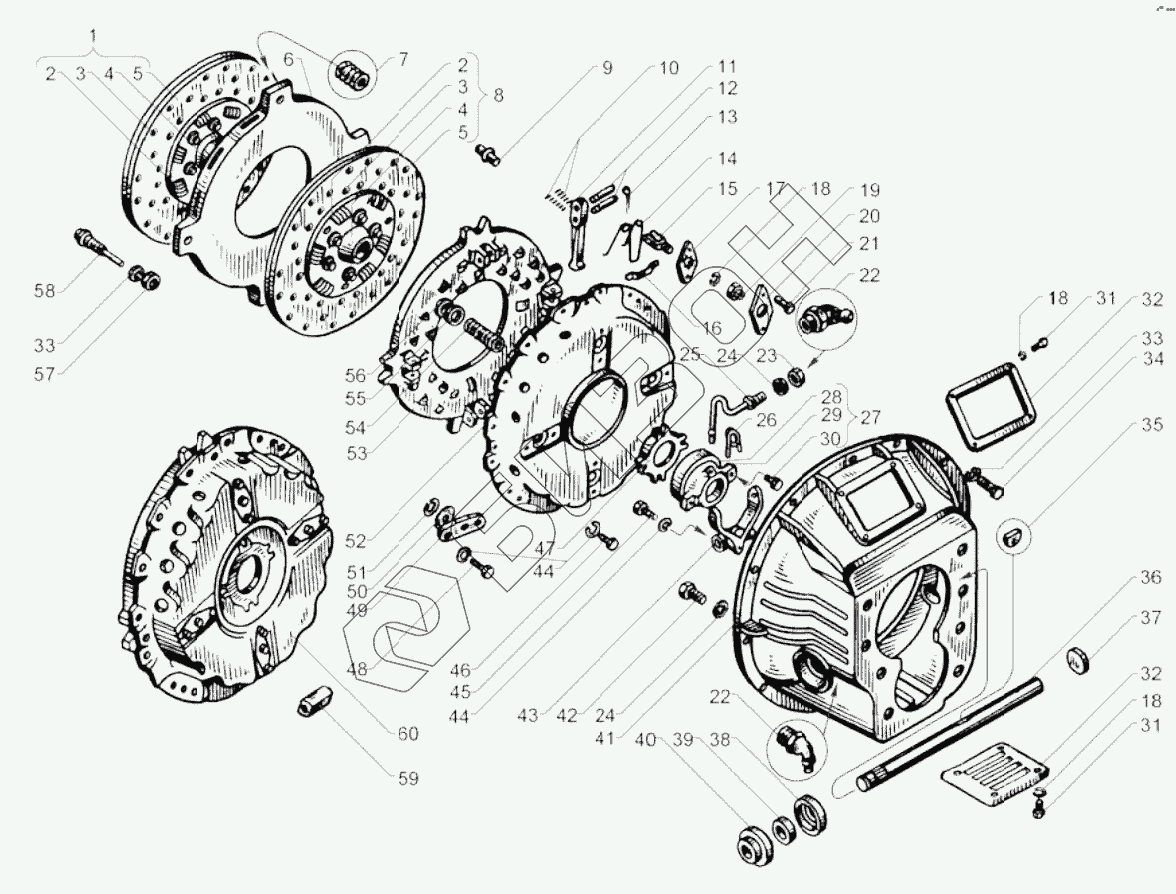

Графический каталог запасных частей к технике: ЯМЗ-236М2. Сцепления ЯМЗ-236-К
/48.gif)
1
1
2
2
3
3
4
4
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8.9672 | Диск ведомый |
Загрузка ...
|
|
| 1 | 238-1601130-Б | Диск ведомый передний в сборе |
Загрузка ...
|
|
| 2 | 236-1601132-В | Диск ведомый с накладками |
Загрузка ...
|
|
| 3 | 313015-П | Заклепка |
Загрузка ...
|
|
| 4 | 238-1601142-В | Ступица |
Загрузка ...
|
|
| 5 | 236-1601138-А3 | Накладка фрикционная |
Загрузка ...
|
|
| 6 | 238-1601094-Г | Диск ведущий средний |
Загрузка ...
|
|
| 7 | 238-1601102-В | Пружина отжимная |
Загрузка ...
|
|
| 8 | 238-1601131 | Диск сцепления ведомый задний в сборе |
Загрузка ...
|
|
| 8 | 8.9672 | Диск ведомый |
Загрузка ...
|
|
| 9 | 236-1601282 | Штифт со стопорным кольцом |
Загрузка ...
|
|
| 10 | 4694164617 | Ролик игольчатый |
Загрузка ...
|
|
| 11 | 236-1601095-Б2 | Рычаг оттяжной |
Загрузка ...
|
|
| 12 | 236-1601113 | Ось вилки рычага |
Загрузка ...
|
|
| 13 | 312702-П29 | Шайба замковая |
Загрузка ...
|
|
| 14 | 236-1601273-А2 | Пружина упорного кольца |
Загрузка ...
|
|
| 15 | 236-1601108-Б | Вилка оттяжного рычага |
Загрузка ...
|
|
| 16 | 236-1601275-А2 | Петля пружины |
Загрузка ...
|
|
| 17 | 236-1601111 | Пластина стопорная |
Загрузка ...
|
|
| 18 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 19 | 236-1601109-В | Гайка вилки регулировочная |
Загрузка ...
|
|
| 20 | 236-1601110-В | Пластина опорная |
Загрузка ...
|
|
| 21 | 201474-П29 | Болт |
Загрузка ...
|
|
| 22 | 4591675005 | Пресс-масленка |
Загрузка ...
|
|
| 23 | 250636-П29 | Гайка |
Загрузка ...
|
|
| 24 | 312399-П2 | Шайба |
Загрузка ...
|
|
| 25 | 236-1601230-А | Шланг смазки подшипника в сборе |
Загрузка ...
|
|
| 26 | 236-1601188-А2 | Пружина муфты |
Загрузка ...
|
|
| 27 | 236-1601180-Б2 | Муфта выключения сцепления с подшипником в сборе |
Загрузка ...
|
|
| 28 | 4615936371 | Подшипник 986714КС17 |
Загрузка ...
|
|
| 29 | 236-1601185-В | Муфта |
Загрузка ...
|
|
| 30 | 200-1601187 | Сухарь муфты |
Загрузка ...
|
|
| 31 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 32 | 236-1601030-А2 | Крышка люка картера верхняя |
Загрузка ...
|
|
| 33 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 34 | 310214-П29 | Болт |
Загрузка ...
|
|
| 35 | 314004-П2 | Шпонка |
Загрузка ...
|
|
| 36 | 236-1601215-Б | Вал вилки выключения сцепления |
Загрузка ...
|
|
| 37 | 260316-П2 | Заглушка |
Загрузка ...
|
|
| 38 | 238Н-1601042 | Кольцо уплотнительное внутреннее |
Загрузка ...
|
|
| 39 | 238Н-1601044 | Кольцо уплотнительное наружное |
Загрузка ...
|
|
| 40 | 238Н-16О1040 | Корпус |
Загрузка ...
|
|
| 41 | 238-1601010 | Картер сцепления |
Загрузка ...
|
|
| 42 | 310012-П2 | Болт |
Загрузка ...
|
|
| 43 | 236-1601203-Б2 | Вилка выключения сцепления |
Загрузка ...
|
|
| 44 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 45 | 310213-П29 | Болт |
Загрузка ...
|
|
| 46 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 47 | 236-1601120 | Кольцо упорное |
Загрузка ...
|
|
| 48 | 200315-П29 | Болт М10х40 |
Загрузка ...
|
|
| 49 | 238-1601308 | Планка |
Загрузка ...
|
|
| 50 | 238-1601105 | Пружина тарельчатая |
Загрузка ...
|
|
| 51 | 238-1601304 | Кольцо упорное |
Загрузка ...
|
|
| 52 | 238-1601125-Б | Кожух |
Загрузка ...
|
|
| 53 | 238-1601093 | Диск нажимной |
Загрузка ...
|
|
| 54 | 236-1601115-А | Пружина нажимная |
Загрузка ...
|
|
| 55 | 236-1601118-Б2 | Прокладка |
Загрузка ...
|
|
| 56 | 236-1601117 | Шайба |
Загрузка ...
|
|
| 57 | 250615-П29 | Гайка |
Загрузка ...
|
|
| 58 | 238-1601302 | Шток |
Загрузка ...
|
|
| 59 | 236-1601216-Б2 | Втулка вала вилки |
Загрузка ...
|
|
| 60 | 236К-1601090-Б2 | Диск нажимной с кожухом в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
