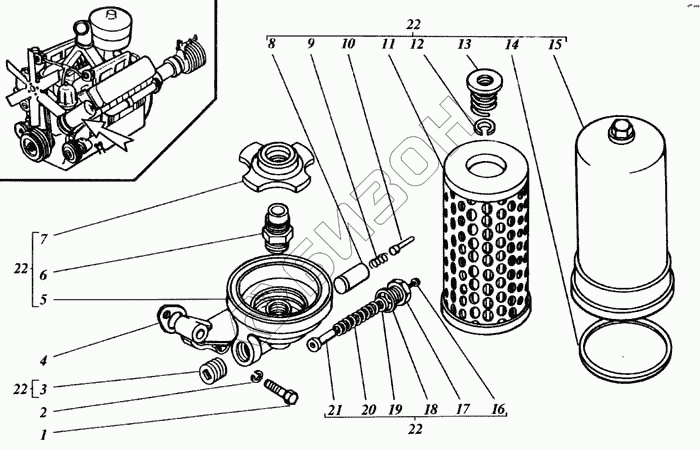

Графический каталог запасных частей к технике: ЯМЗ-238 АК. Фильтр грубой очистки масла
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 201505-П29 | Болт М10х45 |
Загрузка ...
|
|
| 2 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 3 | 262519-П2 | Пробка К1/2" |
Загрузка ...
|
|
| 4 | 236-1012100 | Прокладка корпуса |
Загрузка ...
|
|
| 5 | 238Б-1012020 | Корпус фильтра |
Загрузка ...
|
|
| 6 | 840.1012127-10 | Штуцер корпуса |
Загрузка ...
|
|
| 7 | 840.1012051-10 | Крышка замковая |
Загрузка ...
|
|
| 8 | 206Д-1011055-А | Плунжер перепускного клапана |
Загрузка ...
|
|
| 9 | 240-1017291 | Пружина сигнализатора |
Загрузка ...
|
|
| 10 | 240-1017292 | Шток сигнализатора |
Загрузка ...
|
|
| 11 | 840.1012040-12 | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 12 | 840-1028087 | Кольцо |
Загрузка ...
|
|
| 13 | 840.1012046-10 | Пружина колпака с замком в сборе |
Загрузка ...
|
|
| 14 | 840.1012083-10 | Кольцо уплотнительное 125х4,5х4,5-26 |
Загрузка ...
|
|
| 15 | 238Б-1012078 | Колпак |
Загрузка ...
|
|
| 16 | 220048-П29 | Винт |
Загрузка ...
|
|
| 17 | 240-1017293-Б | Пробка перепускного клапана в сборе |
Загрузка ...
|
|
| 18 | 206Д-1011066 | Прокладка пробки перепускного клапана |
Загрузка ...
|
|
| 19 | 312347-П29 | Шайба |
Загрузка ...
|
|
| 20 | 236-1012058 | Пружина перепускного клапана |
Загрузка ...
|
|
| 21 | 240-1017286 | Корпус сигнализатора |
Загрузка ...
|
|
| 22 | 238-02-1012010-010 | Фильтр масляный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
