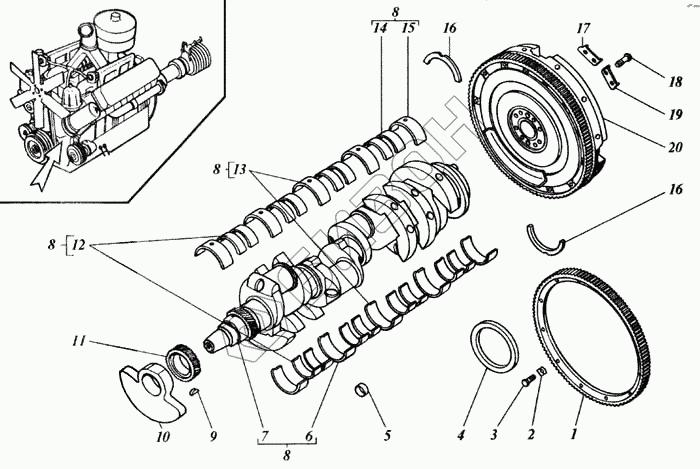

Графический каталог запасных частей к технике: ЯМЗ-238 АК. Коленчатый вал
1
2
3
4
5
6
7
8
8
8
8
8
8
8
9
10
11
12
12
12
12
12
12
12
13
13
13
13
13
13
13
14
15
16
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1005125-А2 | Обод |
Загрузка ...
|
|
| 2 | 312579-П29 | Шайба стопорная |
Загрузка ...
|
|
| 3 | 201501-П29 | Болт М10 |
Загрузка ...
|
|
| 4 | 236-1005042 | Маслоотражатель задний |
Загрузка ...
|
|
| 5 | 313933-П | Заглушка |
Загрузка ...
|
|
| 6 | 236-1005171-В | Вкладыш подшипника коленчатого вала нижний |
Загрузка ...
|
|
| 7 | 238-91-1005008-Г2 | Вал коленчатый |
Загрузка ...
|
|
| 8 | 238-91-1000107-В4 | Вал коленчатый в комплекте с вкладышами подшипников |
Загрузка ...
|
|
| 9 | 314006-П2 | Шпонка сегментная |
Загрузка ...
|
|
| 10 | 238-1005026-Б | Противовес передний |
Загрузка ...
|
|
| 11 | 236-1005030-А | Шестерня распределительная |
Загрузка ...
|
|
| 12 | 238-1000104-427 | Комплект вкладышей, уменьшенных на 1,25 мм |
Загрузка ...
|
|
| 12 | 238-1000104-428 | Комплект вкладышей, уменьшенных на 1,50 мм |
Загрузка ...
|
|
| 12 | 238-1000104-426 | Комплект вкладышей, уменьшенных на 1,00 мм |
Загрузка ...
|
|
| 12 | 238-1000104-424 | Комплект вкладышей, уменьшенных на 0,50 мм |
Загрузка ...
|
|
| 12 | 238-1000104-423 | Комплект вкладышей, уменьшенных на 0,25 мм |
Загрузка ...
|
|
| 12 | 238-1000104-032 | Комплект вкладышей шатунов |
Загрузка ...
|
|
| 12 | 238-1000104-425 | Комплект вкладышей, уменьшенных на 0,75 мм |
Загрузка ...
|
|
| 13 | 238-1000102-417 | Комплект вкладышей, уменьшенных на 1,25 мм |
Загрузка ...
|
|
| 13 | 238-1000102-418 | Комплект вкладышей, уменьшенных на 1,50 мм |
Загрузка ...
|
|
| 13 | 238-1000102-416 | Комплект вкладышей, уменьшенных на 1,00 мм |
Загрузка ...
|
|
| 13 | 238-1000102-415 | Комплект вкладышей, уменьшенных на 0,75 мм |
Загрузка ...
|
|
| 13 | 238-1000102-414 | Комплект вкладышей, уменьшенных на 0,50 мм |
Загрузка ...
|
|
| 13 | 238-1000102-413 | Комплект вкладышей, уменьшенных на 0,25 мм |
Загрузка ...
|
|
| 13 | 238-1000102-022 | Комплект вкладышей коренных подшипников вала |
Загрузка ...
|
|
| 14 | 236-1004058-В | Вкладыш шатунного подшипника |
Загрузка ...
|
|
| 15 | 236-1005170-В | Вкладыш подшипника коленчатого вала верхний |
Загрузка ...
|
|
| 16 | 236-1005183-Д | Полукольцо упорного подшипника |
Загрузка ...
|
|
| 17 | 236-1005129-Б | Пластина замковая левая |
Загрузка ...
|
|
| 18 | 236-1005127-А | Болт крепления маховика |
Загрузка ...
|
|
| 19 | 236-1005128-А | Пластина замковая правая |
Загрузка ...
|
|
| 20 | 238-1005115 | Маховик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
