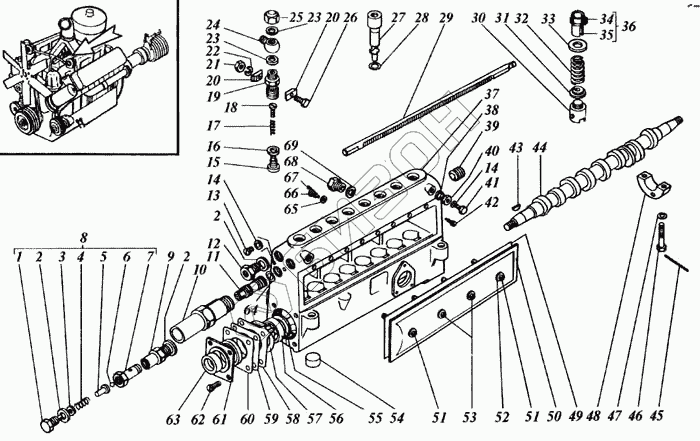

Графический каталог запасных частей к технике: ЯМЗ-238 АК. Топливный насос высокого давления
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
20
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 33.1111301 | Пробка |
Загрузка ...
|
|
| 2 | 312630-П | Шайба |
Загрузка ...
|
|
| 3 | 870617-П | Шайба регулировочная |
Загрузка ...
|
|
| 4 | 33.1111289 | Пружина клапана |
Загрузка ...
|
|
| 5 | 33.1111290 | Направляющая клапана |
Загрузка ...
|
|
| 6 | 33.1111325 | Шарик Б 6,35 мм |
Загрузка ...
|
|
| 7 | 33.1111285 | Корпус клапана |
Загрузка ...
|
|
| 8 | 60.1111282 | Клапан перепускной в сборе |
Загрузка ...
|
|
| 9 | 60.1111286 | Ввертыш клапана |
Загрузка ...
|
|
| 10 | 236-1111238-Е | Втулка ограничителя мощности |
Загрузка ...
|
|
| 11 | 236-1111249-В | Винт ограничителя мощности |
Загрузка ...
|
|
| 12 | 236-1111032 | Ввертыш корпуса |
Загрузка ...
|
|
| 13 | 310704П29 | Винт |
Загрузка ...
|
|
| 14 | 312446-П | Шайба |
Загрузка ...
|
|
| 15 | 90.10.1111102 | Клапан нагнетательный |
Загрузка ...
|
|
| 16 | 60.1111086 | Прокладка клапана |
Загрузка ...
|
|
| 17 | 33.1111108 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 18 | 60.1111113-10 | Упор клапана |
Загрузка ...
|
|
| 19 | 60.1111118-20 | Штуцер топливного насоса |
Загрузка ...
|
|
| 20 | 236-1111120 | Сухарь |
Загрузка ...
|
|
| 21 | 250508-П29 | Гайка М6 |
Загрузка ...
|
|
| 22 | 252134-П29 | Шайба пружинная |
Загрузка ...
|
|
| 23 | 312450-П | Шайба |
Загрузка ...
|
|
| 24 | 236-1111116 | Ниппель |
Загрузка ...
|
|
| 25 | 312107-П15 | Гайка колпачковая |
Загрузка ...
|
|
| 26 | 201426-П29 | Болт |
Загрузка ...
|
|
| 27 | 60.1111073-010 | Пара плунжерная |
Загрузка ...
|
|
| 28 | 238-11-1111083-010 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29 | 238-1111040 | Рейка топливного насоса высокого давления |
Загрузка ...
|
|
| 30 | 60-1111136-002 | Толкатель плунжера |
Загрузка ...
|
|
| 31 | 236-1111151 | Тарелка нижняя |
Загрузка ...
|
|
| 32 | 236-1111148-020 | Пружина толкателя |
Загрузка ...
|
|
| 33 | 236-1111150-Б | Тарелка пружины толкателя верхняя |
Загрузка ...
|
|
| 34 | 60-1111061 | Венец зубчатый |
Загрузка ...
|
|
| 35 | 236-1111064 | Втулка венца |
Загрузка ...
|
|
| 36 | 236-1111060 | Венец зубчатый с втулкой |
Загрузка ...
|
|
| 37 | 80.1111021-030 | Корпус топливного насоса |
Загрузка ...
|
|
| 38 | 312449-П | Шайба |
Загрузка ...
|
|
| 39 | 236-1111050 | Пробка корпуса |
Загрузка ...
|
|
| 40 | 236-1111036 | Ввертыш корпуса |
Загрузка ...
|
|
| 41 | 852882-П15 | Пробка спуска воздуха |
Загрузка ...
|
|
| 42 | 236-1111122 | Винт установочный втулки плунжера |
Загрузка ...
|
|
| 43 | 314019-П | Шпонка сегментная |
Загрузка ...
|
|
| 44 | 80.1111172-030 | Вал кулачковый |
Загрузка ...
|
|
| 45 | 852702-П | Шплинт-проволока |
Загрузка ...
|
|
| 46 | 852007-П15 | Болт |
Загрузка ...
|
|
| 47 | 005-008-19-2-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 48 | 236-1111177-023 | Опора кулачкового вала |
Загрузка ...
|
|
| 49 | 238-1111226-012 | Прокладка крышки |
Загрузка ...
|
|
| 50 | 80.1111222 | Крышка насоса высокого давления |
Загрузка ...
|
|
| 51 | 236-1111227-Б | Винт крепления крышки |
Загрузка ...
|
|
| 52 | 312651-П | Шайба |
Загрузка ...
|
|
| 53 | 236-1111229-Б | Винт крепления крышки |
Загрузка ...
|
|
| 54 | 236-1111027 | Заглушка чашечная |
Загрузка ...
|
|
| 55 | 312439-П15 | Шайба |
Загрузка ...
|
|
| 56 | 7204А | Подшипник роликовый конический однорядный 20х47х15 |
Загрузка ...
|
|
| 57 | 236-1111196 | Кольцо уплотнительное |
Загрузка ...
|
|
| 58 | 60.1111280-10 | Указатель начала подачи топлива |
Загрузка ...
|
|
| 59 | 236-1111194 | Прокладка крышки |
Загрузка ...
|
|
| 60 | 236-1111193 | Прокладка крышки |
Загрузка ...
|
|
| 61 | 60-1111182-010 | Крышка подшипника |
Загрузка ...
|
|
| 62 | 311200-П29 | Винт |
Загрузка ...
|
|
| 63 | 236-1111186-А3 | Манжета крышки подшипника |
Загрузка ...
|
|
| 64 | 236-1111245 | Кольцо уплотнительное |
Загрузка ...
|
|
| 65 | 312353-П | Шайба |
Загрузка ...
|
|
| 66 | 310952-П15 | Винт |
Загрузка ...
|
|
| 67 | 236-1111154-А | Стопор винта |
Загрузка ...
|
|
| 68 | 236М-1111034-А | Ввертыш корпуса |
Загрузка ...
|
|
| 69 | 312445-П | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
