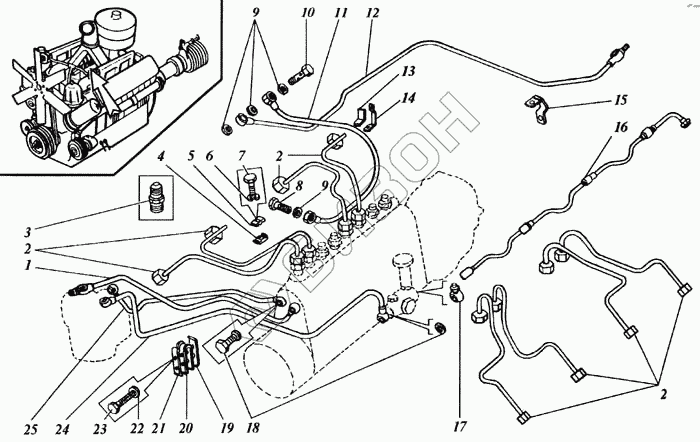

Графический каталог запасных частей к технике: ЯМЗ-238 АК. Топливопроводы
1
2
2
2
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1104384 | Трубка отводящая от фильтра тонкой очистки в сборе |
Загрузка ...
|
|
| 2 | 236-1104308-030 | Трубка топливная |
Загрузка ...
|
|
| 3 | 314656-П29 | Штуцер |
Загрузка ...
|
|
| 4 | 236-1104459-Б | Колодка |
Загрузка ...
|
|
| 5 | 236-1104458 | Колодка |
Загрузка ...
|
|
| 6 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 7 | 201420-П29 | Болт М6х20 |
Загрузка ...
|
|
| 8 | 310122-П2 | Болт М10х1х22 |
Загрузка ...
|
|
| 9 | 312482-634 | Шайба 10,2 |
Загрузка ...
|
|
| 10 | 310239-П29 | Болт |
Загрузка ...
|
|
| 11 | 236-1104334 | Трубка отвода топлива от плунжерных пар в сборе |
Загрузка ...
|
|
| 12 | 236-1104346-030 | Труба отводящая |
Загрузка ...
|
|
| 13 | 240-1104337 | Прокладка кляммера |
Загрузка ...
|
|
| 14 | 315492-П29 | Кляммер |
Загрузка ...
|
|
| 15 | 315484-П29 | Кляммер |
Загрузка ...
|
|
| 16 | 238-1104370-020 | Трубка дренажная форсунки |
Загрузка ...
|
|
| 17 | 236-1104430 | Наконечник трубки |
Загрузка ...
|
|
| 18 | 312326-634 | Шайба 14 |
Загрузка ...
|
|
| 19 | 310096-602 | Болт М14х1,5х30 крепления трубки |
Загрузка ...
|
|
| 20 | 236-1104440 | Скоба |
Загрузка ...
|
|
| 21 | 236-1104457-Б | Прокладка |
Загрузка ...
|
|
| 22 | 236-1104441 | Скоба |
Загрузка ...
|
|
| 23 | 201422-602 | Болт М10х1х22 крепления форсунок |
Загрузка ...
|
|
| 24 | 238-1104422-030 | Труба отводящая |
Загрузка ...
|
|
| 25 | 236-1104426 | Трубка подводящая в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
