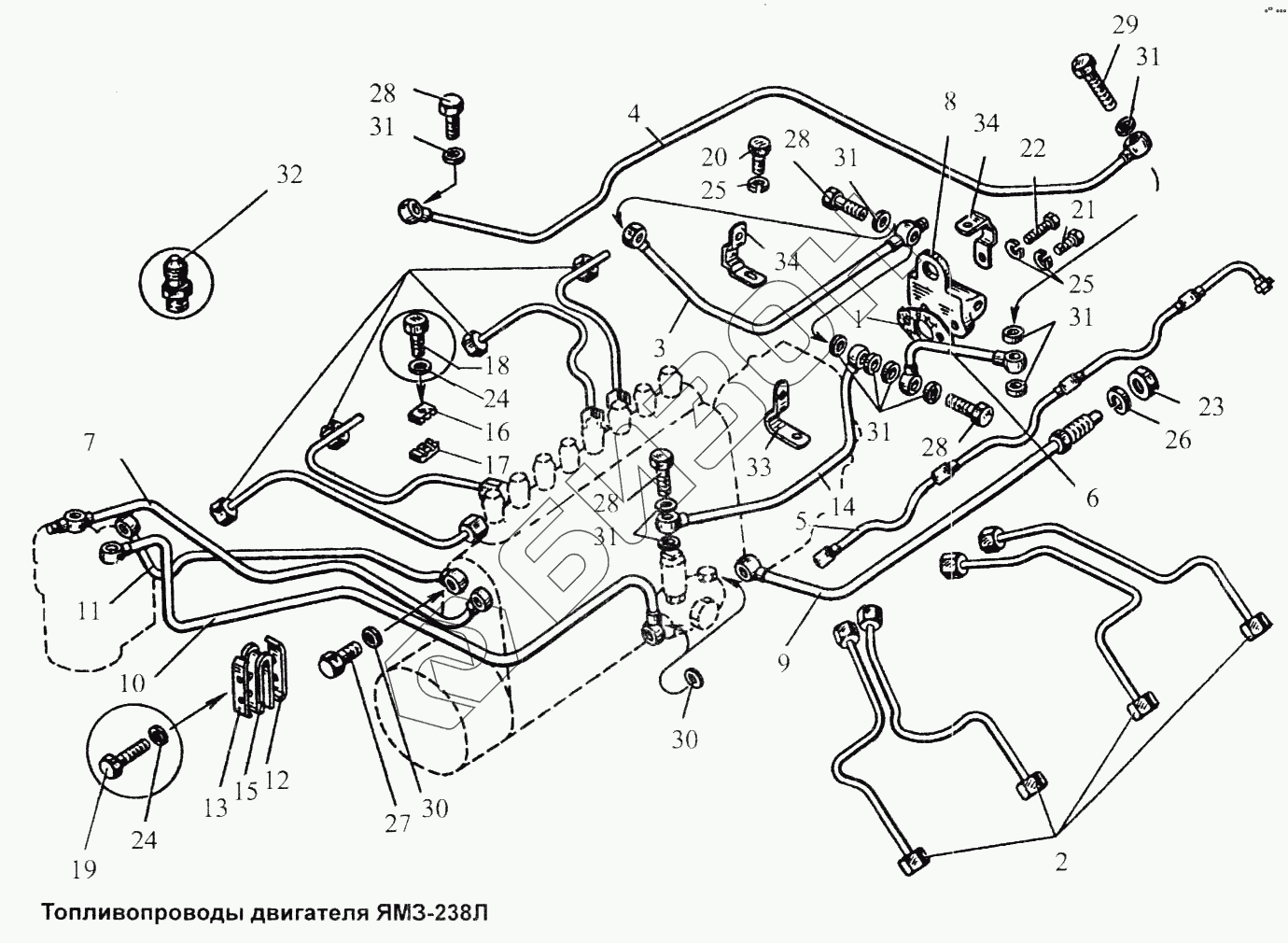

Графический каталог запасных частей к технике: ЯМЗ-238 Л. Топливопроводы двигателя ЯМЗ-238Л
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
28
28
28
29
30
30
31
31
31
31
31
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1014272 | Прокладка |
Загрузка ...
|
|
| 2 | 236-1104308-Б2 | Трубка топливная насоса высокого давления |
Загрузка ...
|
|
| 3 | 238М-1104334 | Трубка отводящая |
Загрузка ...
|
|
| 4 | 238М-1104346 | Трубка отводящая |
Загрузка ...
|
|
| 5 | 238-1104370-Б | Трубка дренажная в сборе |
Загрузка ...
|
|
| 6 | 238М-1104376 | Трубка отводящая |
Загрузка ...
|
|
| 7 | 236-1104384 | Трубка отводящая от фильтра тонкой очистки в сборе |
Загрузка ...
|
|
| 8 | 238М-1104406 | Кронштейн |
Загрузка ...
|
|
| 9 | 238М-1104410 | Трубка подводящая |
Загрузка ...
|
|
| 10 | 238-1104422-В | Трубка отводящая в сборе |
Загрузка ...
|
|
| 11 | 236-1104426 | Трубка подводящая в сборе |
Загрузка ...
|
|
| 12 | 236-1104440 | Скоба |
Загрузка ...
|
|
| 13 | 236-1104441 | Скоба |
Загрузка ...
|
|
| 14 | 238М-1104450 | Трубка сливная топливного насоса высокого давления |
Загрузка ...
|
|
| 15 | 236-1104457-Б | Прокладка |
Загрузка ...
|
|
| 16 | 236-1104458 | Колодка |
Загрузка ...
|
|
| 17 | 238-1104459-Б | Колодка |
Загрузка ...
|
|
| 18 | 201420-П29 | Болт М6х20 |
Загрузка ...
|
|
| 19 | 201422-П29 | Болт М6х25 |
Загрузка ...
|
|
| 20 | 201452-П29 | Болт |
Загрузка ...
|
|
| 21 | 201457-П29 | Болт М8х22 |
Загрузка ...
|
|
| 22 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 23 | 250636-П29 | Гайка |
Загрузка ...
|
|
| 24 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 25 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 26 | 252139-П2 | Шайба пружинная |
Загрузка ...
|
|
| 27 | 310096-П2 | Болт специальный М14х1,5х30 |
Загрузка ...
|
|
| 28 | 310122-П2 | Болт М10х1х22 |
Загрузка ...
|
|
| 29 | 310239-П29 | Болт |
Загрузка ...
|
|
| 30 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 31 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 32 | 314656-П29 | Штуцер |
Загрузка ...
|
|
| 33 | 315454-П29 | Кляммер |
Загрузка ...
|
|
| 34 | 315484-П29 | Кляммер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
