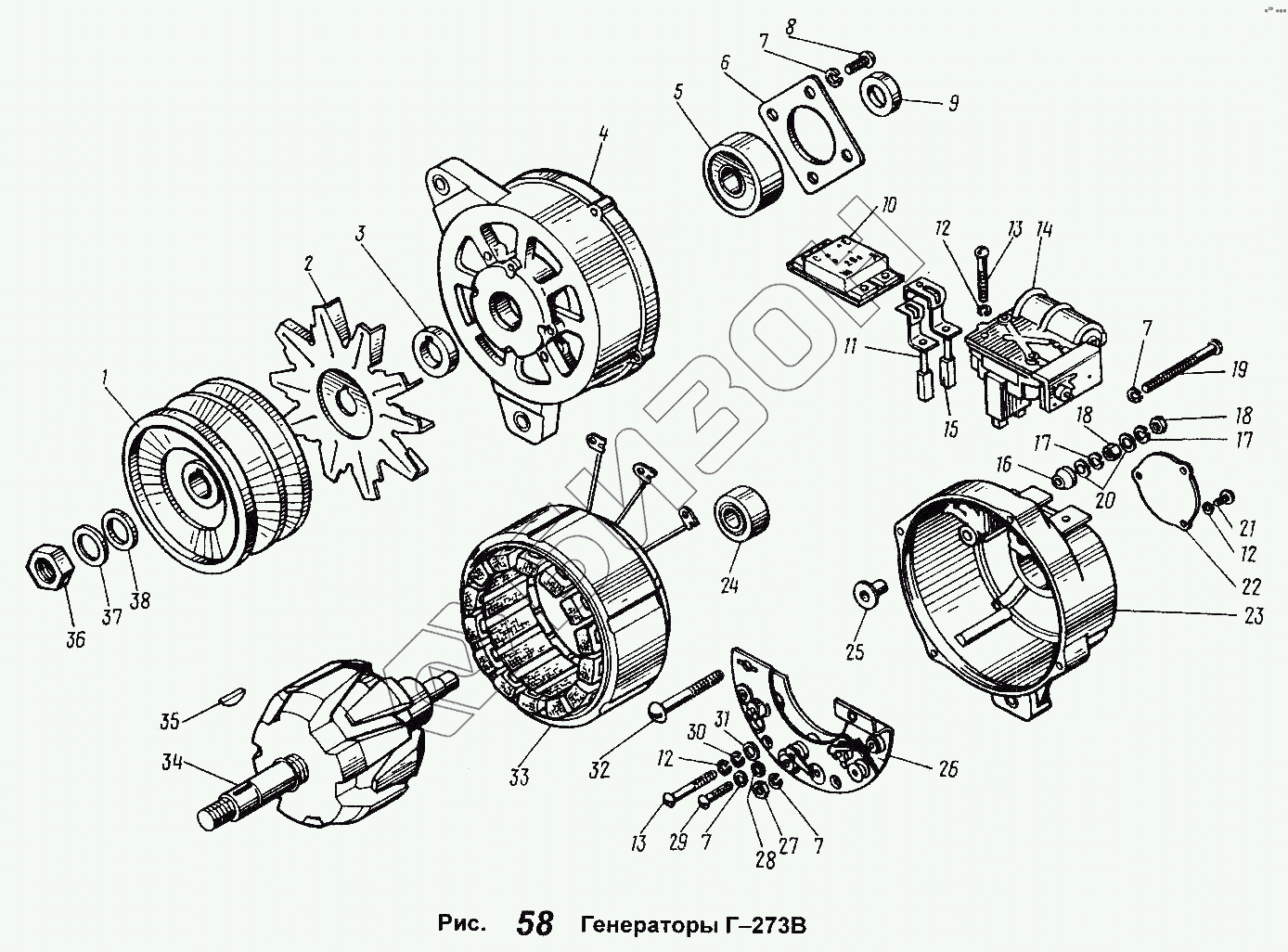

Графический каталог запасных частей к технике: ЯМЗ-238 М. Генератор Г-273В
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
12
12
13
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Г272-3701051 | Шкив привода генератора |
Загрузка ...
|
|
| 2 | Г250А-3701055 | Вентилятор |
Загрузка ...
|
|
| 3 | Г250-3701054 | Втулка |
Загрузка ...
|
|
| 4 | Г273-3701400 | Крышка в сборе |
Загрузка ...
|
|
| 5 | 6-180603К1С9 | Подшипник шариковый радиальный однорядный с двусторонним уплотнением 20х52х18 |
Загрузка ...
|
|
| 6 | Г250А1-3701404 | Держатель сальника |
Загрузка ...
|
|
| 7 | Х-4001-01 | Шайба пружинная |
Загрузка ...
|
|
| 8 | НО-0603-10 | Винт |
Загрузка ...
|
|
| 9 | Г21-3701005 | Чашка ротора |
Загрузка ...
|
|
| 10 | Я120М | Регулятор напряжения интегральный |
Загрузка ...
|
|
| 11 | Г266-3701020-Б | Щетка |
Загрузка ...
|
|
| 12 | Х-1012-01 | Шайба пружинная |
Загрузка ...
|
|
| 13 | НО-0424 | Винт |
Загрузка ...
|
|
| 14 | Г273-3701010 | Щеткодержатель |
Загрузка ...
|
|
| 15 | Г273-3701030 | Щетка |
Загрузка ...
|
|
| 16 | Г250А1-3701319 | Втулка изоляционная |
Загрузка ...
|
|
| 17 | Х-1482 | Шайба пружинная |
Загрузка ...
|
|
| 18 | 8Х-1533М | Гайка |
Загрузка ...
|
|
| 19 | НО-0414 | Винт |
Загрузка ...
|
|
| 20 | МХ-0276 | Шайба |
Загрузка ...
|
|
| 21 | ДС1-3701107 | Винт |
Загрузка ...
|
|
| 22 | Г266-3701060-13 | Крышка |
Загрузка ...
|
|
| 23 | Г273-3701300 | Крышка |
Загрузка ...
|
|
| 24 | 180502К1С9 | Подшипник шариковый радиальный однорядный с двусторонним уплотнением |
Загрузка ...
|
|
| 25 | Г250А1-3701353 | Втулка изоляционная |
Загрузка ...
|
|
| 26 | БПВЧ-45-02 | Блок выпрямительный |
Загрузка ...
|
|
| 27 | М11-90118 | Гайка |
Загрузка ...
|
|
| 28 | 8Х-1497А | Шайба |
Загрузка ...
|
|
| 29 | МХ-0097 | Винт |
Загрузка ...
|
|
| 30 | НО-1011 | Шайба |
Загрузка ...
|
|
| 31 | НО-1801-01 | Шайба изоляционная |
Загрузка ...
|
|
| 32 | Г250А1-3701352 | Болт контактный |
Загрузка ...
|
|
| 33 | Г273-3701100 | Статор |
Загрузка ...
|
|
| 34 | Г265-3701200 | Ротор |
Загрузка ...
|
|
| 35 | НО-7501 | Шпонка |
Загрузка ...
|
|
| 36 | МХ-0235-01 | Гайка |
Загрузка ...
|
|
| 37 | МХ-0234-01 | Шайба |
Загрузка ...
|
|
| 38 | НО-1002 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
