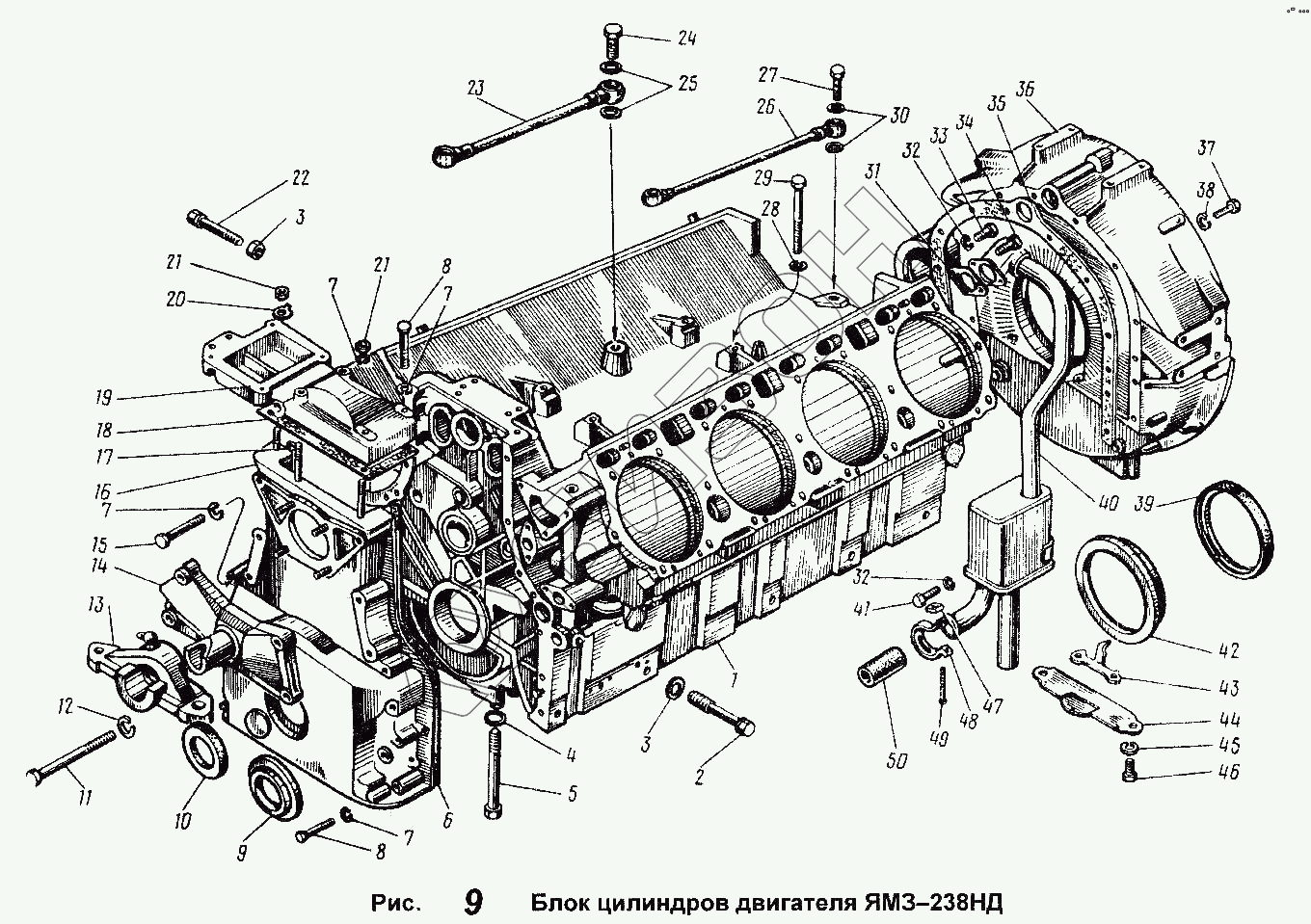

Графический каталог запасных частей к технике: ЯМЗ-238 НД. Блок цилиндров двигателя ЯМЗ-238НД
1
2
3
3
4
5
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 238-1002012-А5 | Блок цилиндров |
Загрузка ...
|
|
| 2 | 236-1005178 | Болт стяжной длинный |
Загрузка ...
|
|
| 3 | 236-1005181 | Шайба |
Загрузка ...
|
|
| 4 | 312304-П | Шайба |
Загрузка ...
|
|
| 5 | 236-1005159 | Болт крышки коренного подшипника |
Загрузка ...
|
|
| 6 | 236-1002265-П | Прокладка левая |
Загрузка ...
|
|
| 7 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 8 | 200325-П29 | Болт |
Загрузка ...
|
|
| 9 | 236-1002272 | Маслоотражатель крышки шестерен |
Загрузка ...
|
|
| 10 | 201-1005034-Б4 | Манжета |
Загрузка ...
|
|
| 11 | 200827-П29 | Болт |
Загрузка ...
|
|
| 12 | 252138-П2 | Шайба пружинная |
Загрузка ...
|
|
| 13 | 238НБ-1001010 | Хомут |
Загрузка ...
|
|
| 14 | 238НБ-1001020-Б | Кронштейн передней опоры |
Загрузка ...
|
|
| 15 | 200328-П29 | Болт |
Загрузка ...
|
|
| 16 | 236-1002260-Б2 | Крышка передняя |
Загрузка ...
|
|
| 17 | 236-1002266-А | Прокладка крышки шестерен распределения правая |
Загрузка ...
|
|
| 18 | 236-1002258-А2 | Прокладка верхней крышки блока |
Загрузка ...
|
|
| 19 | 236-1002255-В3 | Крышка блока верхняя в сборе |
Загрузка ...
|
|
| 20 | 312534-П2 | Шайба замковая |
Загрузка ...
|
|
| 21 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 22 | 236-1005180 | Болт стяжной короткий |
Загрузка ...
|
|
| 23 | 238-1111620 | Трубка отвода масла от топливного насоса в сборе |
Загрузка ...
|
|
| 24 | 310096-П2 | Болт специальный М14х1,5х30 |
Загрузка ...
|
|
| 25 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 26 | 238-1111614 | Трубка подвода масла к топливному насосу |
Загрузка ...
|
|
| 27 | 310122-П2 | Болт М10х1х22 |
Загрузка ...
|
|
| 28 | 312356-П29 | Шайба 8 |
Загрузка ...
|
|
| 29 | 200276-П29 | Болт М8х85 |
Загрузка ...
|
|
| 30 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 31 | 236-1014272 | Прокладка |
Загрузка ...
|
|
| 32 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 33 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 34 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 35 | 236-1002314-Б | Прокладка картера маховика |
Загрузка ...
|
|
| 36 | 238-1002311 | Картер маховика |
Загрузка ...
|
|
| 37 | 310044-П29 | Болт |
Загрузка ...
|
|
| 38 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 39 | 236-1005160-А3 | Манжета коленчатого вала задняя в сборе |
Загрузка ...
|
|
| 40 | 238НБ-1014250 | Сапун |
Загрузка ...
|
|
| 41 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 42 | 236-1002315 | Маслоотражатель |
Загрузка ...
|
|
| 43 | 236-1002333 | Указатель верхней мертвой точки поршня |
Загрузка ...
|
|
| 44 | 236-1002318 | Крышка люка картера |
Загрузка ...
|
|
| 45 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 46 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 47 | 251086-П29 | Гайка М5 |
Загрузка ...
|
|
| 48 | 288007-П29 | Хомут |
Загрузка ...
|
|
| 49 | 220086-П29 | Винт М5х30 |
Загрузка ...
|
|
| 50 | 238НБ-1014275 | Рукав соединительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
