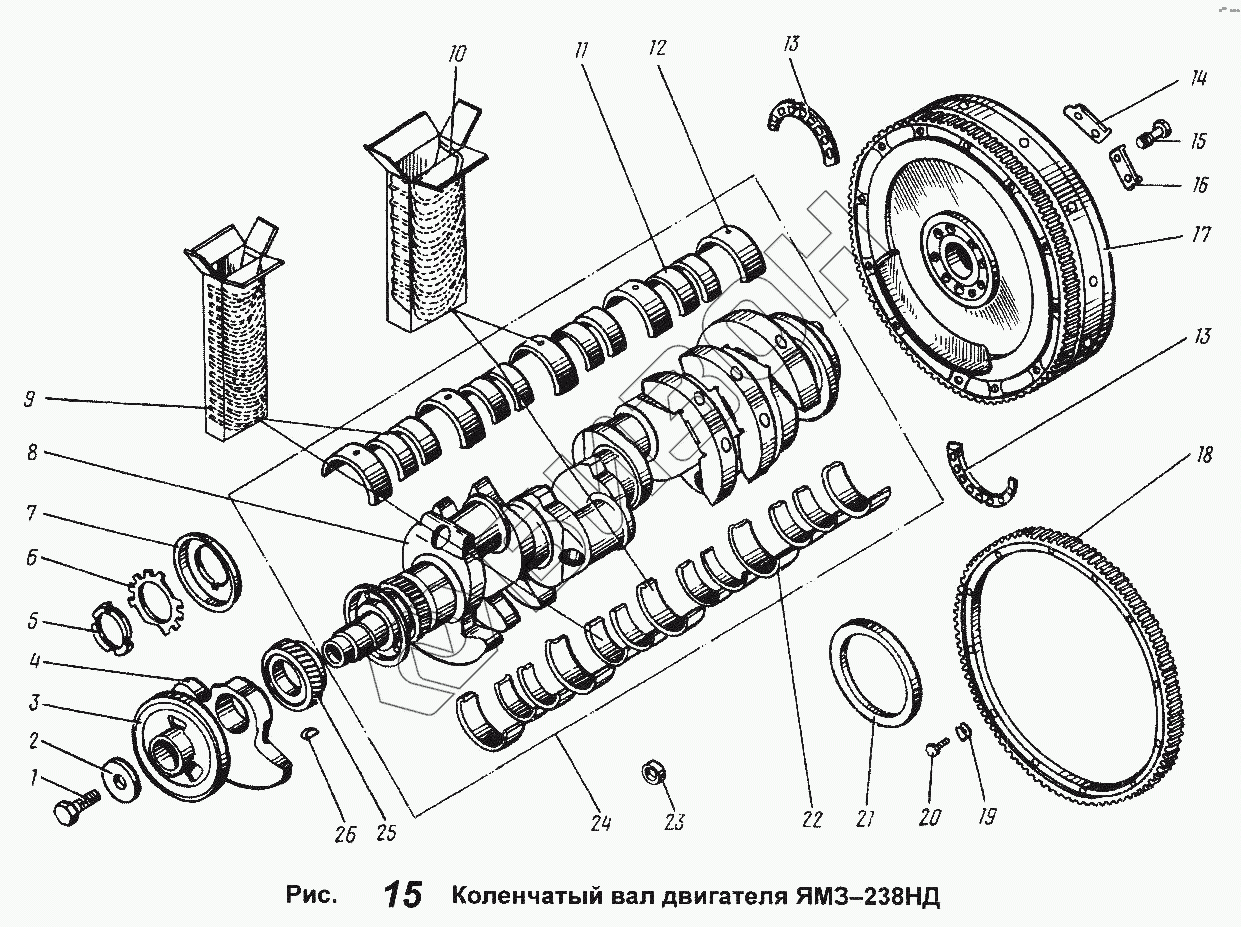

Графический каталог запасных частей к технике: ЯМЗ-238 НД. Коленчатый вал двигателя ЯМЗ-238НД
1
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 310040-П29 | Болт |
Загрузка ...
|
|
| 2 | 201-1005066 | Шайба |
Загрузка ...
|
|
| 3 | 238НБ-1005061 | Шкив |
Загрузка ...
|
|
| 4 | 238-1005026-Б | Противовес передний |
Загрузка ...
|
|
| 5 | 236-1005055 | Гайка кольцевая |
Загрузка ...
|
|
| 6 | 236-1005056-А | Шайба замковая |
Загрузка ...
|
|
| 7 | 236-1005043 | Маслоотражатель передний |
Загрузка ...
|
|
| 8 | 238-1005008-Г2 | Вал коленчатый |
Загрузка ...
|
|
| 9 | 238Э-1000104-В2-Р6 | Вкладыши шатунных подшипников, 86,50 мм, комплект |
Загрузка ...
|
|
| 9 | 238Э-1000104-В2-Р5 | Вкладыши шатунных подшипников, 86,75 мм, комплект |
Загрузка ...
|
|
| 9 | 238Э-1000104-В2-Р4 | Вкладыши шатунных подшипников 87 мм (комплект) |
Загрузка ...
|
|
| 9 | 238Э-1000104-В2-Р3 | Вкладыши шатунных подшипников, 87,25 мм, комплект |
Загрузка ...
|
|
| 9 | 238Э-1000104-В2-Р2 | Вкладыши шатунных подшипников, 87,50 мм, комплект |
Загрузка ...
|
|
| 9 | 238Э-1000104-В2-Р1 | Вкладыши шатунных подшипников, 87,75 мм, комплект |
Загрузка ...
|
|
| 9 | 238Э-4000104-В2 | Вкладыши шатунных подшипников, 88 мм, комплект |
Загрузка ...
|
|
| 10 | 238-1000102-Б2 | Вкладыши коренных подшипников 110 мм (комплект) |
Загрузка ...
|
|
| 10 | 238-1000102-Б2-Р1 | Вкладыши коренных подшипников 109,75 мм (комплект) |
Загрузка ...
|
|
| 10 | 238-1000102-Б2-Р2 | Вкладыши коренных подшипников 109,50 мм (комплект) |
Загрузка ...
|
|
| 10 | 238-1000102-Б2-Р4 | Вкладыши коренных подшипников 109 мм (комплект) |
Загрузка ...
|
|
| 10 | 238-1000102-Б2-Р5 | Вкладыши коренных подшипников 108,75 мм (комплект) |
Загрузка ...
|
|
| 10 | 238-1000102-Б2-Р6 | Вкладыши коренных подшипников 108,50 мм (комплект) |
Загрузка ...
|
|
| 10 | 238-1000102-Б2-Р3 | Вкладыши коренных подшипников 109,25 мм (комплект) |
Загрузка ...
|
|
| 11 | 236-1004058-В | Вкладыш шатунного подшипника |
Загрузка ...
|
|
| 12 | 236-1005170-В | Вкладыш подшипника коленчатого вала верхний |
Загрузка ...
|
|
| 13 | 236-1005183-Д | Полукольцо упорного подшипника |
Загрузка ...
|
|
| 14 | 236-1005129-Б | Пластина замковая левая |
Загрузка ...
|
|
| 15 | 236-1005127-А | Болт крепления маховика |
Загрузка ...
|
|
| 16 | 236-1005128-А | Пластина замковая правая |
Загрузка ...
|
|
| 17 | 238НБ-1005115-В | Маховик |
Загрузка ...
|
|
| 18 | 236-1005125-А2 | Обод |
Загрузка ...
|
|
| 19 | 312579-П29 | Шайба стопорная |
Загрузка ...
|
|
| 20 | 201501-П29 | Болт М10 |
Загрузка ...
|
|
| 21 | 236-1005042 | Маслоотражатель задний |
Загрузка ...
|
|
| 22 | 236-1005171-В | Вкладыш подшипника коленчатого вала нижний |
Загрузка ...
|
|
| 23 | 313933-П | Заглушка |
Загрузка ...
|
|
| 24 | 238-1000107-В4 | Вал коленчатый с вкладышами подшипников (комплект) |
Загрузка ...
|
|
| 25 | 236-1005030-А | Шестерня распределительная |
Загрузка ...
|
|
| 26 | 314006-П2 | Шпонка сегментная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
