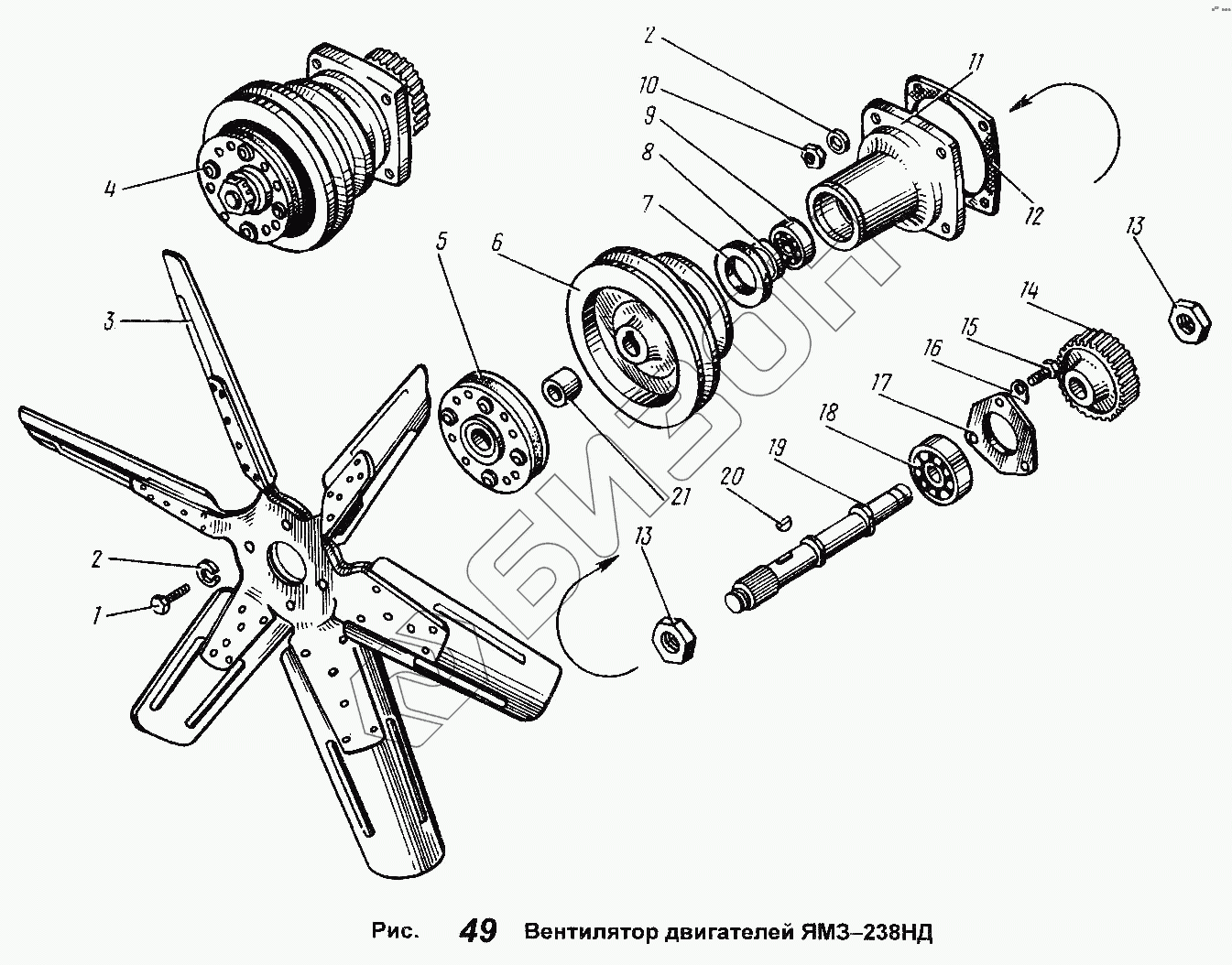

Графический каталог запасных частей к технике: ЯМЗ-238 НД. Вентилятор двигателя ЯМЗ-238НД
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 2 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 3 | 238НБ-1308012-Б | Крыльчатка вентилятора в сборе |
Загрузка ...
|
|
| 4 | 238НБ-1308011-В | Привод вентилятора в сборе |
Загрузка ...
|
|
| 5 | 236-1308090-В | Муфта упругая |
Загрузка ...
|
|
| 6 | 238НБ-1308025 | Шкив |
Загрузка ...
|
|
| 7 | 210-1701230 | Манжета с пружиной в сборе |
Загрузка ...
|
|
| 8 | 236-1308055 | Втулка манжеты |
Загрузка ...
|
|
| 9 | 6-205К | Подшипник шариковый радиальный однорядный 25х52х15 |
Загрузка ...
|
|
| 10 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 11 | 236-1308102 | Корпус привода |
Загрузка ...
|
|
| 12 | 236-1308108 | Прокладка корпуса |
Загрузка ...
|
|
| 13 | 250659-П29 | Гайка М22х1,5-6Н |
Загрузка ...
|
|
| 14 | 236-1308104-Б | Шестерня |
Загрузка ...
|
|
| 15 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 16 | 312532-П15 | Шайба стопорная |
Загрузка ...
|
|
| 17 | 236-1308107 | Фланец упорный |
Загрузка ...
|
|
| 18 | 305 | Подшипник шариковый радиальный однорядный 25х62х17 |
Загрузка ...
|
|
| 19 | 238НБ-1308050 | Вал привода вентилятора |
Загрузка ...
|
|
| 20 | 314008-П2 | Шпонка |
Загрузка ...
|
|
| 21 | 238НБ-1308098 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
