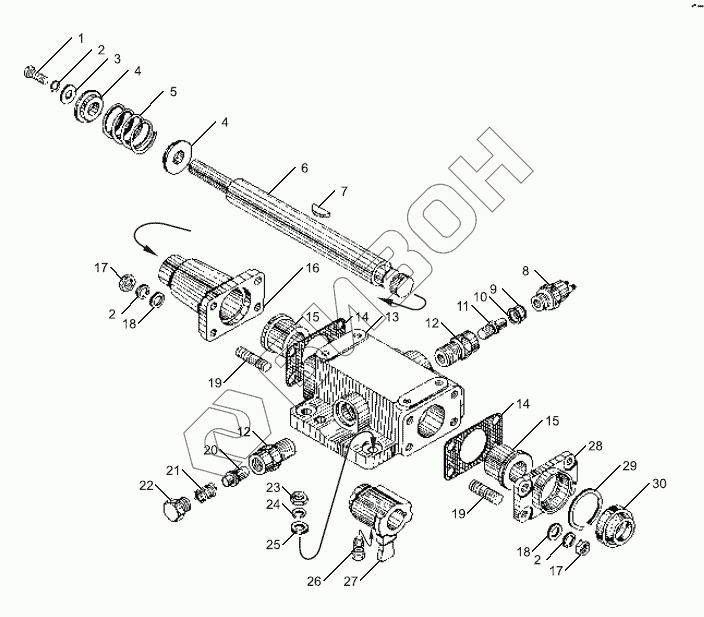

Графический каталог запасных частей к технике: ЯМЗ-238БЕ. Механизм управления переключением передач
239.1702200
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 336.1702206-20 | 336.1702206-20 | Корпус механизма управления со шпильками в сборе |
Загрузка ...
|
|
| 33.1702211 | 33.1702211 | Корпус с манжетой в сборе |
Загрузка ...
|
|
| 239.1702200 | 239.1702200 | Механизм управления переключением передач в сборе |
Загрузка ...
|
|
| 1 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 2 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 252038-П29 | Шайба |
Загрузка ...
|
|
| 4 | 336.1702233 | Кольцо |
Загрузка ...
|
|
| 5 | 336.1702236 | Пружина валика большая |
Загрузка ...
|
|
| 6 | 239.1702221 | Валик |
Загрузка ...
|
|
| 7 | 45 9824 6265 | Шпонка |
Загрузка ...
|
|
| 8 | 45 7373 4914 | Выключатель ВК-4 03Б-3716000 |
Загрузка ...
|
|
| 9 | 312309-П29 | Шайба |
Загрузка ...
|
|
| 10 | 312367-П2 | Шайба |
Загрузка ...
|
|
| 11 | 336.1702089-10 | Стопор |
Загрузка ...
|
|
| 12 | 336.1702083-10 | Корпус фиксатора |
Загрузка ...
|
|
| 13 | 336.1702209-20 | Корпус механизма |
Загрузка ...
|
|
| 14 | 336.1702244 | Прокладка стакана |
Загрузка ...
|
|
| 15 | 33.1702217 | Опора валика |
Загрузка ...
|
|
| 16 | 336.1702243-20 | Стакан |
Загрузка ...
|
|
| 17 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 18 | 252005-П2 | Шайба 8 |
Загрузка ...
|
|
| 19 | 216527-П29 | Шпилька |
Загрузка ...
|
|
| 20 | 336.1702086-10 | Стопор |
Загрузка ...
|
|
| 21 | 201.1722051 | Пружина |
Загрузка ...
|
|
| 22 | 316172-П29 | Пробка |
Загрузка ...
|
|
| 23 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 24 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 25 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 26 | 336.1702047 | Винт установочный |
Загрузка ...
|
|
| 27 | 336.1702222-20 | Рычаг переключения передач |
Загрузка ...
|
|
| 28 | 33.1702214 | Корпус |
Загрузка ...
|
|
| 29 | 33.1702219 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 30 | 201.1702276 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
