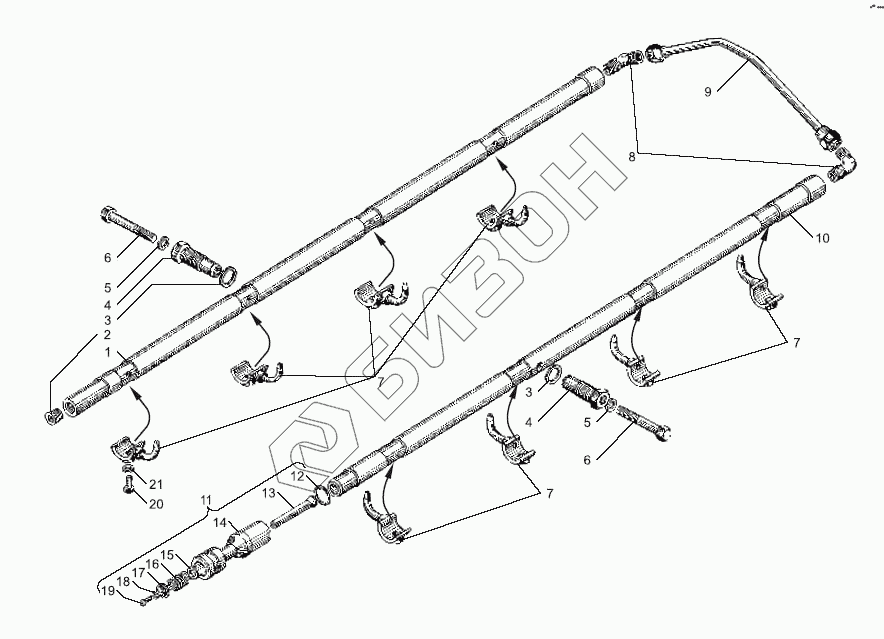

Графический каталог запасных частей к технике: ЯМЗ-238БЕ. Система охлаждения поршней маслом
1
2
3
3
4
4
5
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 238H-1011426-B | Труба правая |
Загрузка ...
|
|
| 2 | 316135-П2 | Пробка |
Загрузка ...
|
|
| 3 | 204-1011371 | Прокладка пробки |
Загрузка ...
|
|
| 4 | 238H-1011432 | Втулка упорная боковая |
Загрузка ...
|
|
| 5 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 6 | 200458-П29 | Болт |
Загрузка ...
|
|
| 7 | 238H-1011445-A2 | Форсунка охлаждения поршней в сборе |
Загрузка ...
|
|
| 8 | 314537-П | Угольник |
Загрузка ...
|
|
| 9 | 238Н-1011520-Б | Труба перепускная |
Загрузка ...
|
|
| 10 | 238H-1011428-B | Труба левая |
Загрузка ...
|
|
| 11 | 238Б-1011440 | Клапан системы охлаждения поршней в сборе |
Загрузка ...
|
|
| 12 | 240-1005586 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | 238H-1011450 | Плунжер |
Загрузка ...
|
|
| 14 | 238Н-1011442-Б | Корпус |
Загрузка ...
|
|
| 15 | 312347-П29 | Шайба |
Загрузка ...
|
|
| 16 | 238Б-1011456 | Пружина |
Загрузка ...
|
|
| 17 | 238H-1011458 | Упор пружины |
Загрузка ...
|
|
| 18 | 252133-П2 | Шайба |
Загрузка ...
|
|
| 19 | 220077-П2 | Винт |
Загрузка ...
|
|
| 20 | 201454-П2 | Болт |
Загрузка ...
|
|
| 21 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
