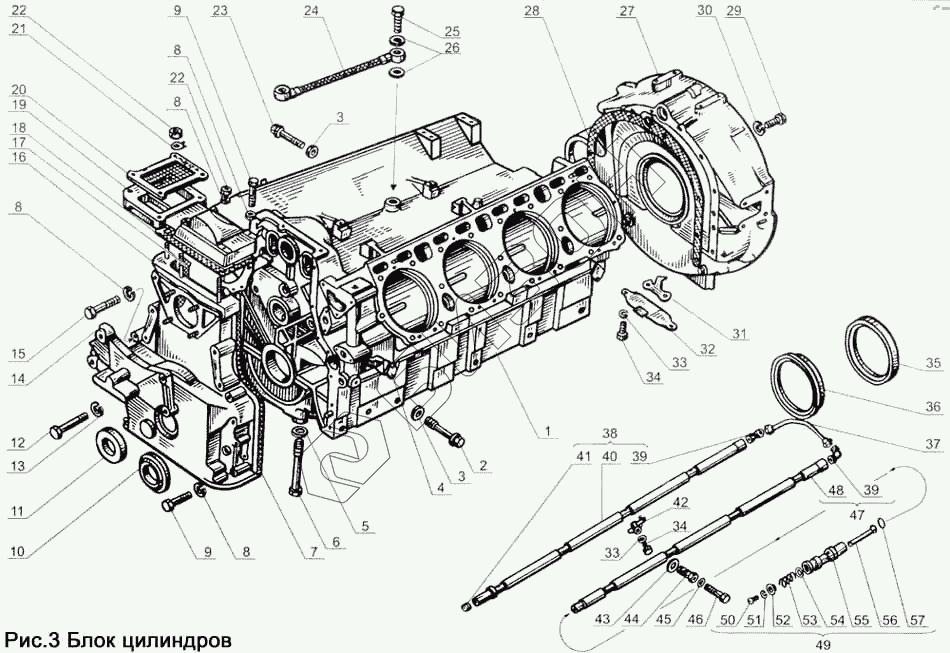

Графический каталог запасных частей к технике: ЯМЗ-238Д и Б. Блок цилиндров
1
2
3
3
4
5
6
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 201-1306075-А | 201-1306075-А | Прокладка |
Загрузка ...
|
|
| 238Н-1002012-В3 | 238Н-1002012-В3 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 238Н-1002314 | 238Н-1002314 | Прокладка картера маховика |
Загрузка ...
|
|
| 238-1002311-А | 238-1002311-А | Картер маховика в сборе |
Загрузка ...
|
|
| 238Н-1002306 | 238Н-1002306 | Комплект картера маховикас трубами охлаждения поршней |
Загрузка ...
|
|
| 1 | 238Н-1002010-Д | Блок цилиндров в сборе |
Загрузка ...
|
|
| 2 | 236-1005178-А | Болт стяжной длинный |
Загрузка ...
|
|
| 3 | 236-1005181 | Шайба |
Загрузка ...
|
|
| 4 | 236-1002404 | Заглушка |
Загрузка ...
|
|
| 5 | 312304-П | Шайба |
Загрузка ...
|
|
| 6 | 236-1005159 | Болт крышки коренного подшипника |
Загрузка ...
|
|
| 7 | 236-1002265-А | Прокладка крышки шестерен распределения левая |
Загрузка ...
|
|
| 8 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 9 | 200325-П29 | Болт |
Загрузка ...
|
|
| 10 | 236-1002272 | Маслоотражатель крышки шестерен |
Загрузка ...
|
|
| 11 | 201-1005034-Б4 | Манжета |
Загрузка ...
|
|
| 12 | 200827-П29 | Болт |
Загрузка ...
|
|
| 13 | 252138-П2 | Шайба пружинная |
Загрузка ...
|
|
| 14 | 236-1001020-А | Кронштейн передней опоры |
Загрузка ...
|
|
| 15 | 200328-П29 | Болт |
Загрузка ...
|
|
| 16 | 236-1002260-Б3 | Крышка шестерен распределения в сборе |
Загрузка ...
|
|
| 17 | 236-1002266-А | Прокладка крышки шестерен распределения правая |
Загрузка ...
|
|
| 18 | 236-1002258-А2 | Прокладка верхней крышки блока |
Загрузка ...
|
|
| 19 | 236-1002255-В3 | Крышка блока верхняя в сборе |
Загрузка ...
|
|
| 20 | 236-1002283-А | Прокладка с сеткой в сборе |
Загрузка ...
|
|
| 21 | 312534-П2 | Шайба замковая |
Загрузка ...
|
|
| 22 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 23 | 236-1005180-А | Болт стяжной короткий |
Загрузка ...
|
|
| 24 | 238-1111620 | Трубка отвода масла от топливного насоса в сборе |
Загрузка ...
|
|
| 25 | 310096-П2 | Болт специальный М14х1,5х30 |
Загрузка ...
|
|
| 26 | 312326-П34 | Шайба уплотнительная |
Загрузка ...
|
|
| 27 | 238-1002310-В6 | Картер маховика в сборе |
Загрузка ...
|
|
| 28 | 236-1002314-Б | Прокладка картера маховика |
Загрузка ...
|
|
| 29 | 310044-П29 | Болт |
Загрузка ...
|
|
| 30 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 31 | 236-1002333 | Указатель верхней мертвой точки поршня |
Загрузка ...
|
|
| 32 | 236-1002318 | Крышка люка картера |
Загрузка ...
|
|
| 33 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 34 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 35 | 236-1005160-А3 | Манжета коленчатого вала задняя в сборе |
Загрузка ...
|
|
| 36 | 236-1002315 | Маслоотражатель |
Загрузка ...
|
|
| 37 | 238Н-1011520-А | Трубка подвода масла всистему охлаждения поршней |
Загрузка ...
|
|
| 38 | 238Н-1011425-В | Труба системы охлаждения поршней правая в сборе |
Загрузка ...
|
|
| 39 | 314537-П | Угольник |
Загрузка ...
|
|
| 40 | 238Н-1011426-В | Труба правая |
Загрузка ...
|
|
| 41 | 262518-П2 | Пробка |
Загрузка ...
|
|
| 42 | 238Н-1011445-А | Форсунка |
Загрузка ...
|
|
| 43 | 204-1011371 | Прокладка пробки |
Загрузка ...
|
|
| 44 | 238Н-1011432 | Втулка упорная боковая |
Загрузка ...
|
|
| 45 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 46 | 200458-П29 | Болт |
Загрузка ...
|
|
| 47 | 238Н-1011427-В | Труба системы охлаждения поршней левая в сборе |
Загрузка ...
|
|
| 48 | 238Н-1011428-В | Труба левая |
Загрузка ...
|
|
| 49 | 238Н-1011440-Б2 | Втулка-клапан системы смазки в сборе |
Загрузка ...
|
|
| 50 | 220077-П2 | Винт |
Загрузка ...
|
|
| 51 | 252133-П2 | Шайба |
Загрузка ...
|
|
| 52 | 238Н-1011458 | Упор пружины |
Загрузка ...
|
|
| 53 | 238Н-1011456 | Пружина |
Загрузка ...
|
|
| 54 | 312347-П29 | Шайба |
Загрузка ...
|
|
| 55 | 238Н-1011442-Б2 | Корпус |
Загрузка ...
|
|
| 56 | 238Н-1011450-А | Плунжер в сборе |
Загрузка ...
|
|
| 57 | 240-1005586 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
