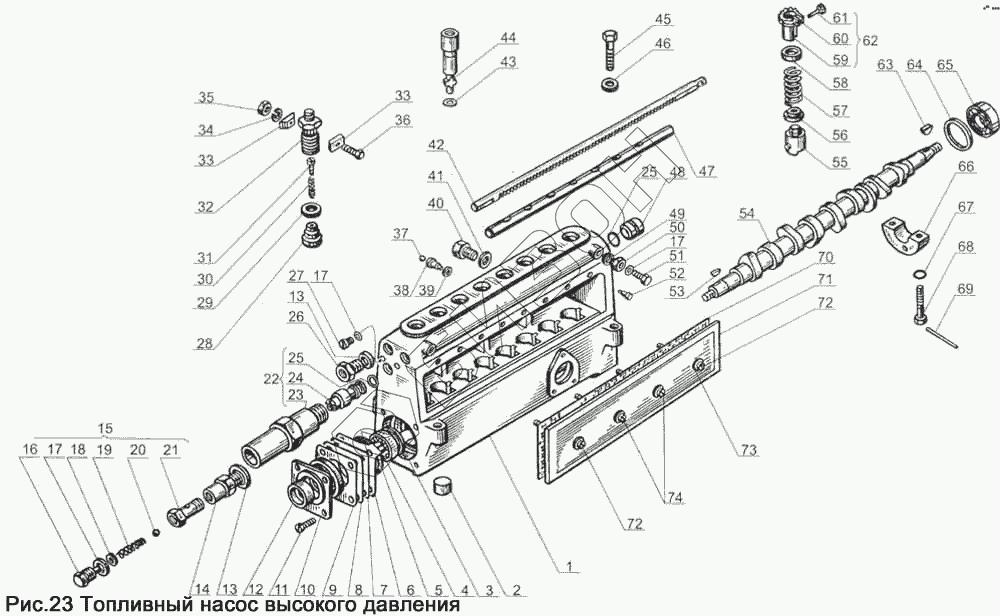

Графический каталог запасных частей к технике: ЯМЗ-238Д и Б. Топливный насос высокого давления
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 806.1111006-40 | 806.1111006-40 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 236-1111042-А | 236-1111042-А | Втулка рейки топливного насоса {а} |
Загрузка ...
|
|
| 807.1111006-40 | 807.1111006-40 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 1 | 80.1111021-30 | Корпус насоса в сборе |
Загрузка ...
|
|
| 2 | 236-1111027 | Заглушка чашечная |
Загрузка ...
|
|
| 3 | 852606-П15 | Шайба |
Загрузка ...
|
|
| 4 | 7205А | Подшипник роликовый конический однорядный 20х47х15 |
Загрузка ...
|
|
| 5 | 236-1111196 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | 60.1111280-10 | Указатель начала подачи топлива |
Загрузка ...
|
|
| 7 | 236-1111193 | Прокладка крышки |
Загрузка ...
|
|
| 8 | 236-1111194 | Прокладка крышки |
Загрузка ...
|
|
| 9 | 236-1111195 | Прокладка крышки |
Загрузка ...
|
|
| 10 | 60.1111182-10 | Крышка подшипника |
Загрузка ...
|
|
| 11 | 311200-П29 | Винт |
Загрузка ...
|
|
| 12 | 25 3131 2454 | Манжета 2,2-25х42-2 |
Загрузка ...
|
|
| 13 | 312630-П | Шайба |
Загрузка ...
|
|
| 14 | 60.1111286 | Ввертыш клапана |
Загрузка ...
|
|
| 15 | 60.1111282 | Клапан перепускной в сборе |
Загрузка ...
|
|
| 16 | 60.1111300 | Пробка клапана со штифтом в сборе |
Загрузка ...
|
|
| 17 | 852205 | Шайба |
Загрузка ...
|
|
| 18 | 852219 | Шайба регулировочная |
Загрузка ...
|
|
| 19 | 33.1111289-10 | Пружина клапана |
Загрузка ...
|
|
| 20 | 33.1111325 | Шарик Б 6,35 мм |
Загрузка ...
|
|
| 21 | 60.1111285 | Корпус клапана |
Загрузка ...
|
|
| 22 | 236-1111236-Г | Ограничитель мощности в сборе |
Загрузка ...
|
|
| 23 | 236-1111238-Е | Втулка ограничителя мощности |
Загрузка ...
|
|
| 24 | 236-1111249-В | Винт ограничителя мощности |
Загрузка ...
|
|
| 25 | 236-1111245 | Кольцо уплотнительное |
Загрузка ...
|
|
| 26 | 236-1111032 | Ввертыш корпуса |
Загрузка ...
|
|
| 27 | 310704-П29 | Винт |
Загрузка ...
|
|
| 28 | 901.1111102-10 | Клапан нагнетательный в сборе |
Загрузка ...
|
|
| 29 | 60.1111086 | Прокладка клапана |
Загрузка ...
|
|
| 30 | 33.1111108 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 31 | 60.1111113-10 | Упор клапана |
Загрузка ...
|
|
| 32 | 60.1111118-20 | Штуцер топливного насоса |
Загрузка ...
|
|
| 33 | 60.1111120 | Сухарь штуцера |
Загрузка ...
|
|
| 34 | 252134-П29 | Шайба пружинная |
Загрузка ...
|
|
| 35 | 250508-П29 | Гайка М6 |
Загрузка ...
|
|
| 36 | 201426-П29 | Болт |
Загрузка ...
|
|
| 37 | 236-1111154-А | Стопор винта |
Загрузка ...
|
|
| 38 | 310952-П15 | Винт |
Загрузка ...
|
|
| 39 | 852204 | Шайба |
Загрузка ...
|
|
| 40 | 236М-1111034-А | Ввертыш корпуса |
Загрузка ...
|
|
| 41 | 312327-П | Шайба |
Загрузка ...
|
|
| 42 | 238-1111040 | Рейка топливного насоса высокого давления |
Загрузка ...
|
|
| 43 | 236М-1111083-А | Кольцо уплотнительное втулки плунжера |
Загрузка ...
|
|
| 44 | 60.1111074-21 | Пара плунжерная |
Загрузка ...
|
|
| 45 | 200276-П29 | Болт М8х85 |
Загрузка ...
|
|
| 46 | 312356-П29 | Шайба 8 |
Загрузка ...
|
|
| 47 | 80.1111169-01 | Экран |
Загрузка ...
|
|
| 48 | 80.1111425 | Пробка корпуса |
Загрузка ...
|
|
| 49 | 852206 | Шайба |
Загрузка ...
|
|
| 50 | 236-1111036 | Ввертыш корпуса |
Загрузка ...
|
|
| 51 | 852882-П15 | Пробка спуска воздуха |
Загрузка ...
|
|
| 52 | 236-1111122 | Винт установочный втулки плунжера |
Загрузка ...
|
|
| 53 | 852800 | Шпонка сегментная |
Загрузка ...
|
|
| 54 | 80.1111172-30 | Вал кулачковый |
Загрузка ...
|
|
| 55 | 60.1111136-02 | Толкатель плунжера в сборе |
Загрузка ...
|
|
| 56 | 236-1111151-Б | Тарелка пружины толкателя нижняя |
Загрузка ...
|
|
| 57 | 236-1111148-Б | Пружина толкателя |
Загрузка ...
|
|
| 58 | 236-1111150-Б | Тарелка пружины толкателя верхняя |
Загрузка ...
|
|
| 59 | 236-1111064-Б | Втулка зубчатого венца |
Загрузка ...
|
|
| 60 | 236-1111062 | Венец зубчатый |
Загрузка ...
|
|
| 61 | 310607-П15 | Винт |
Загрузка ...
|
|
| 62 | 236-1111060-Б | Венец зубчатый с втулкой в сборе |
Загрузка ...
|
|
| 63 | 314019-П | Шпонка сегментная |
Загрузка ...
|
|
| 64 | 312439-П15 | Шайба |
Загрузка ...
|
|
| 65 | 7204А | Подшипник роликовый конический однорядный 20х47х15 |
Загрузка ...
|
|
| 66 | 236-1111177-Б3 | Опора кулачкового вала |
Загрузка ...
|
|
| 67 | 25 3111 3013 | Кольцо 005-008-19-2-2 |
Загрузка ...
|
|
| 68 | 852011-П15 | Болт |
Загрузка ...
|
|
| 69 | 852702-П29 | Шплинт-проволока |
Загрузка ...
|
|
| 70 | 238-1111226-А2 | Прокладка крышки |
Загрузка ...
|
|
| 71 | 80.1111222 | Крышка насоса высокого давления |
Загрузка ...
|
|
| 72 | 236-1111227-Б | Винт крепления крышки |
Загрузка ...
|
|
| 73 | 852203 | Шайба |
Загрузка ...
|
|
| 74 | 236-1111229-Б | Винт крепления крышки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
