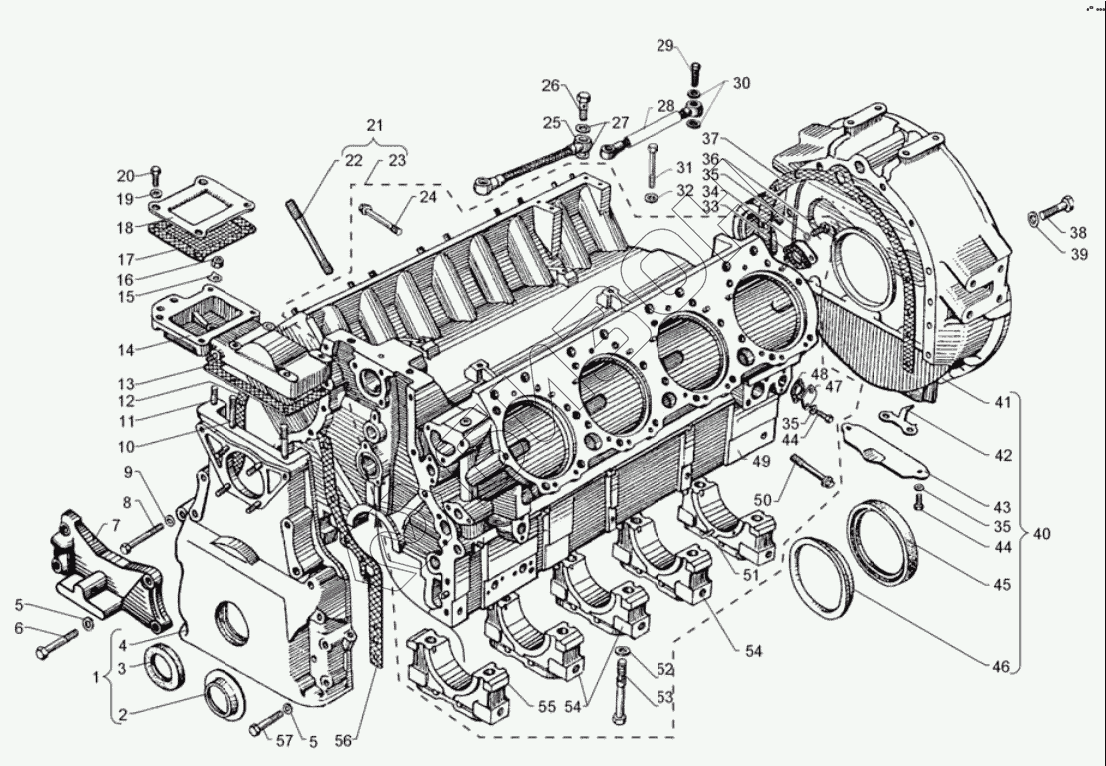

Графический каталог запасных частей к технике: ЯМЗ-238М2. Блок цилиндров
1
2
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
35
36
37
38
39
40
41
42
43
44
44
45
45
45
45
46
47
48
49
50
51
52
53
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1011358-А | 236-1011358-А | Прокладка фланца |
Загрузка ...
|
|
| 8.9211 | 8.9211 | Шайба резинометаллическая |
Загрузка ...
|
|
| 236-1002227-А2 | 236-1002227-А2 | Ввертыш крышки |
Загрузка ...
|
|
| 1 | 236-1002261-В2 | Крышка шестерен распределения в сборе |
Загрузка ...
|
|
| 2 | 236-1002272 | Маслоотражатель крышки шестерен |
Загрузка ...
|
|
| 3 | 8.9402 | Манжета в сборе |
Загрузка ...
|
|
| 3 | 8.9383 | Манжета в сборе |
Загрузка ...
|
|
| 3 | 201-1005034-Б6 | Манжета в сборе |
Загрузка ...
|
|
| 3 | 8.9168 | Манжета в сборе |
Загрузка ...
|
|
| 4 | 236-1002264-Г | Крышка |
Загрузка ...
|
|
| 5 | 252016-П29 | Шайба |
Загрузка ...
|
|
| 6 | 200827-П29 | Болт |
Загрузка ...
|
|
| 7 | 236-1001020-А4 | Кронштейн передней опоры |
Загрузка ...
|
|
| 8 | 200325-П29 | Болт |
Загрузка ...
|
|
| 9 | 312647-П2 | Шайба |
Загрузка ...
|
|
| 10 | 216344-П29 | Шпилька |
Загрузка ...
|
|
| 11 | 216262-П29 | Шпилька |
Загрузка ...
|
|
| 12 | 238АК-1002266 | Прокладка правая |
Загрузка ...
|
|
| 13 | 236-1002258-А3 | Прокладка верхней крышки блока |
Загрузка ...
|
|
| 14 | 236-1002255-В4 | Крышка блока верхняя в сборе |
Загрузка ...
|
|
| 15 | 312534-П2 | Шайба замковая |
Загрузка ...
|
|
| 16 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 17 | 236-1002283-А | Прокладка с сеткой в сборе |
Загрузка ...
|
|
| 18 | 236-1002282-Б | Заглушка |
Загрузка ...
|
|
| 19 | 312300-П2 | Шайба |
Загрузка ...
|
|
| 20 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 21 | 238-1002012-Д | Блок цилиндров в сборе |
Загрузка ...
|
|
| 22 | 7511.1003016-20 | Шпилька крепления головки цилиндров L=205 мм |
Загрузка ...
|
|
| 23 | 238-1002011-М | Блок цилиндров в сборе |
Загрузка ...
|
|
| 24 | 236-1005180-А | Болт стяжной короткий |
Загрузка ...
|
|
| 25 | 236-1111620-В | Трубка отвода масла от топливного насоса |
Загрузка ...
|
|
| 26 | 310264-П29 | Болт |
Загрузка ...
|
|
| 27 | 8.9294 | Шайба резинометаллическая |
Загрузка ...
|
|
| 28 | 236-1111614 | Трубка подвода масла к топливному насосу |
Загрузка ...
|
|
| 29 | 310122-П2 | Болт М10х1х22 |
Загрузка ...
|
|
| 30 | 312482-П34 | Шайба |
Загрузка ...
|
|
| 31 | 200276-П29 | Болт М8х85 |
Загрузка ...
|
|
| 32 | 312356-П29 | Шайба 8 |
Загрузка ...
|
|
| 33 | 850.1303188 | Прокладка |
Загрузка ...
|
|
| 34 | 238Н-1002084 | Заглушка |
Загрузка ...
|
|
| 35 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 35 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 36 | 201495-П29 | Болт М10х20 |
Загрузка ...
|
|
| 37 | 236-1002314-В | Прокладка |
Загрузка ...
|
|
| 38 | 310044-П29 | Болт |
Загрузка ...
|
|
| 39 | 312394-П2 | Шайба |
Загрузка ...
|
|
| 40 | 238-1002311-А3 | Картер маховика в сборе |
Загрузка ...
|
|
| 41 | 238-1002312-В8 | Картер маховика |
Загрузка ...
|
|
| 42 | 236-1002333 | Указатель верхней мертвой точки поршня |
Загрузка ...
|
|
| 43 | 236-1002318 | Крышка люка картера |
Загрузка ...
|
|
| 44 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 45 | 8.9167 | Манжета в сборе |
Загрузка ...
|
|
| 45 | 8.9384 | Манжета в сборе |
Загрузка ...
|
|
| 45 | 8.9382 | Манжета в сборе |
Загрузка ...
|
|
| 45 | 236-1005160-А6 | Манжета в сборе |
Загрузка ...
|
|
| 46 | 236-1002315 | Маслоотражатель |
Загрузка ...
|
|
| 47 | 236-1002404 | Заглушка |
Загрузка ...
|
|
| 48 | 201-1306075-А | Прокладка |
Загрузка ...
|
|
| 49 | 238Н-1002015-Л | Блок цилиндров |
Загрузка ...
|
|
| 50 | 236-1005178-А | Болт стяжной длинный |
Загрузка ...
|
|
| 51 | 236-1005152-Г | Крышка заднего подшипника коленчатого вала |
Загрузка ...
|
|
| 52 | 312304-П | Шайба |
Загрузка ...
|
|
| 53 | 236-1005159 | Болт крышки коренного подшипника |
Загрузка ...
|
|
| 54 | 238-1005156 | Крышка промежуточного подшипника коленчатого вала |
Загрузка ...
|
|
| 55 | 236-1005140-В | Крышка переднего подшипника коленчатого вала |
Загрузка ...
|
|
| 56 | 238АК-1002265 | Прокладка крышки шестерен распределения левая |
Загрузка ...
|
|
| 57 | 200822-П29 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
