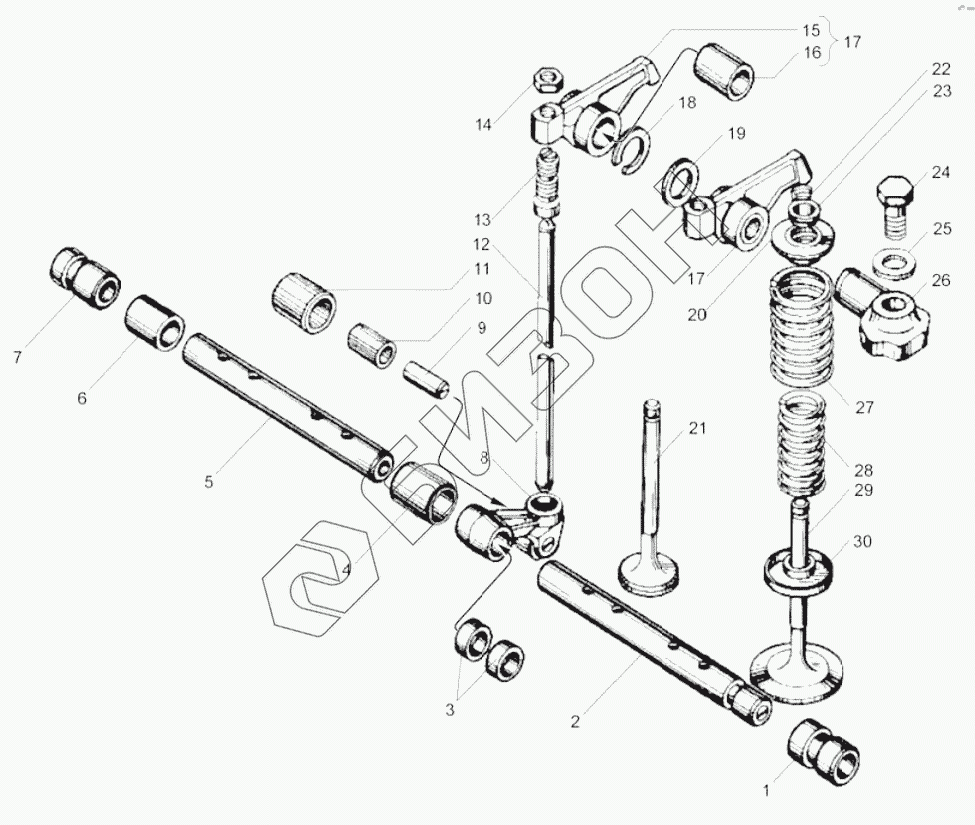

Графический каталог запасных частей к технике: ЯМЗ-238М2. Клапаны и толкатели
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1007247-Б | Втулка оси толкателей задняя |
Загрузка ...
|
|
| 2 | 236-1007236 | Ось толкателей крайняя |
Загрузка ...
|
|
| 3 | 236-1007186 | Втулка толкателя |
Загрузка ...
|
|
| 4 | 236-1007246-А | Втулка оси толкателей промежуточная |
Загрузка ...
|
|
| 5 | 236-1007242 | Ось толкателя средняя |
Загрузка ...
|
|
| 6 | 236-1007248-А | Втулка толкателей распорная |
Загрузка ...
|
|
| 7 | 236-1007244-А | Втулка оси толкателей передняя |
Загрузка ...
|
|
| 8 | 7511.1007180 | Толкатель в сборе |
Загрузка ...
|
|
| 9 | 201-1007194 | Ось ролика толкателя |
Загрузка ...
|
|
| 10 | 7511.1007199 | Втулка ролика |
Загрузка ...
|
|
| 11 | 7511.1007190 | Ролик толкателя |
Загрузка ...
|
|
| 12 | 236-1007176-А2 | Штанга толкателя |
Загрузка ...
|
|
| 13 | 236-1007148-Б | Винт регулировочный |
Загрузка ...
|
|
| 14 | 311516-П2 | Гайка |
Загрузка ...
|
|
| 15 | 236-1007146-В2 | Коромысло клапана |
Загрузка ...
|
|
| 16 | 236-1007118-В | Втулка коромысла клапана |
Загрузка ...
|
|
| 17 | 236-1007144-В2 | Коромысло клапана с втулкой в сборе |
Загрузка ...
|
|
| 18 | 236-1007103-А | Кольцо пружинное упорное |
Загрузка ...
|
|
| 19 | 312392-П2 | Шайба упорная |
Загрузка ...
|
|
| 20 | 236-1007024-В | Тарелка пружины клапана |
Загрузка ...
|
|
| 21 | 236-1007015-В4 | Клапан выпускной в сборе |
Загрузка ...
|
|
| 21 | 236-1007015-В5 | Клапан выпускной в сборе |
Загрузка ...
|
|
| 21 | 236-1007015-В6 | Клапан выпускной в сборе |
Загрузка ...
|
|
| 22 | 236-1007028-А | Сухарь клапана |
Загрузка ...
|
|
| 23 | 236-1007026-Б | Втулка тарелки пружины клапана |
Загрузка ...
|
|
| 24 | 310211-П2 | Болт |
Загрузка ...
|
|
| 25 | 312399-П2 | Шайба |
Загрузка ...
|
|
| 26 | 236-1007091-Б2 | Ось коромысла в сборе |
Загрузка ...
|
|
| 27 | 7511.1007020 | Пружина клапана наружная |
Загрузка ...
|
|
| 28 | 236-1007021-А | Пружина клапана внутренняя |
Загрузка ...
|
|
| 29 | 236-1007010-В | Клапан впускной |
Загрузка ...
|
|
| 29 | 236-1007010-В2 | Клапан впускной |
Загрузка ...
|
|
| 30 | 7511.1007025 | Шайба пружин клапана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
